HTM050A01 5.0寸 800×480彩色TFT液晶模组｜NT7336

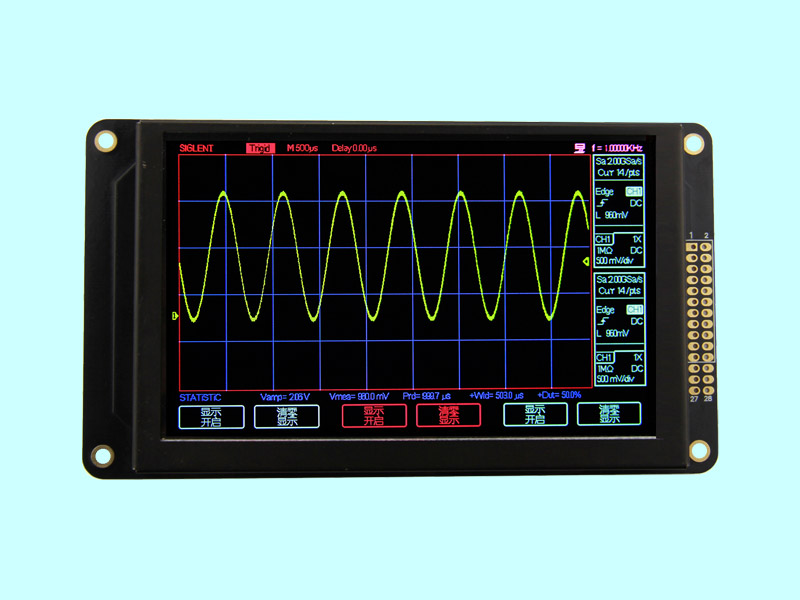

鑫洪泰HTM050A01是一款5.0寸 800×480彩色TFT液晶模组，800×480 WVGA分辨率，搭载NT7336专用显示驱动芯片，标配8位8080时序MCU并口；5.0寸 800×480彩色TFT液晶模组集成屏幕、触摸一体输出，省去额外转接板；12点钟工业标准视角，透射式正显液晶，5V单电源供电，工业级宽温稳定表现，是工控人机界面、数控设备、检测仪器、智能终端的高性价比显示方案。

5.0寸WVGA高清分辨率

5.0英寸可视区域，800(RGB)×480标准WVGA像素，色彩细腻层次丰富，可完整展示复杂操作界面、数据曲线、设备流程图。5.0寸 800×480彩色TFT液晶模组采用TFT有源驱动架构，动态画面无拖影、无串扰，文字图标边缘锐利清晰；透射式正显面板，室内自然光、车间灯光环境画面通透，12点钟俯视视角，立式控制柜、台式设备正面观看无色偏、发白。

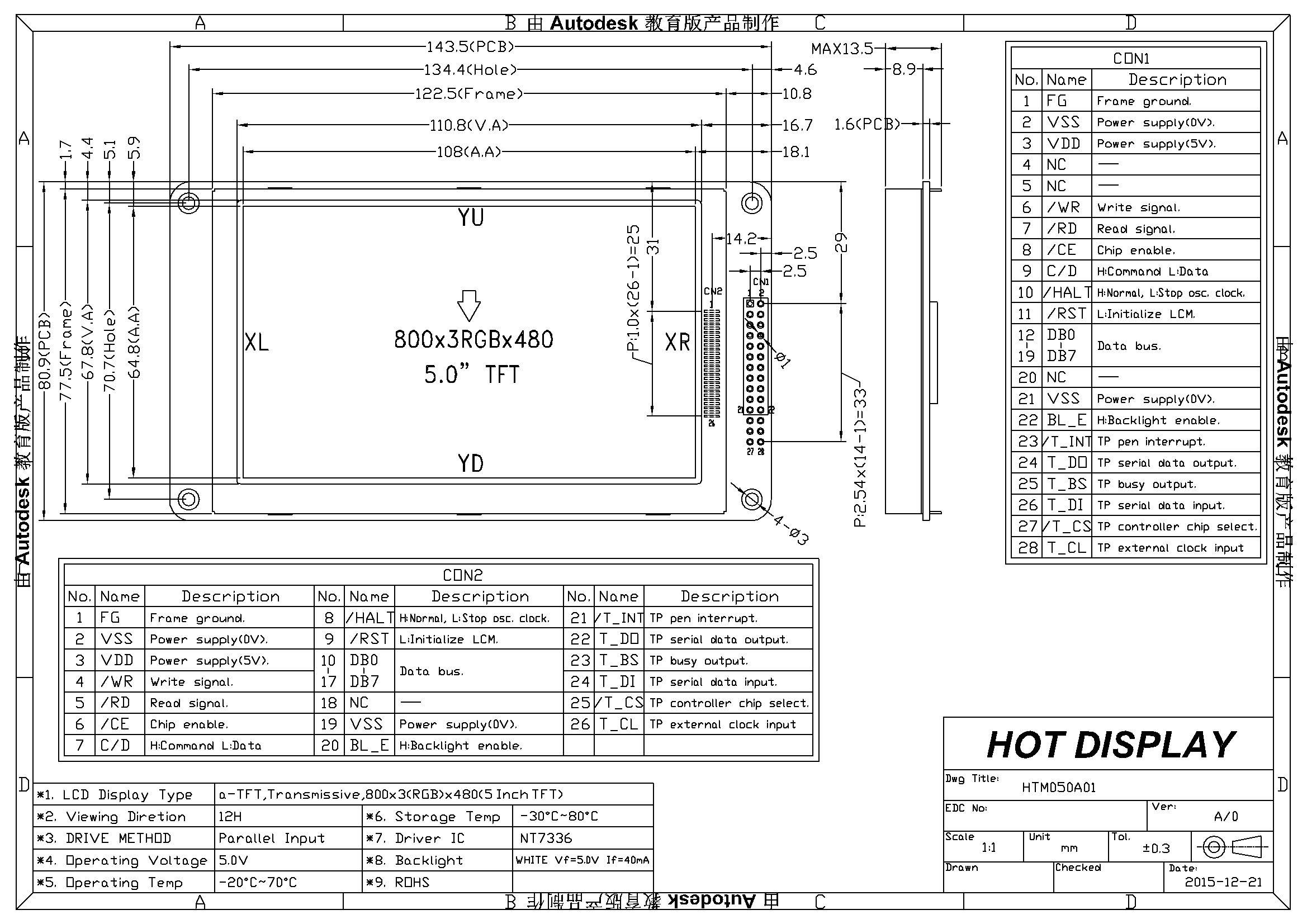

PCB整体尺寸143.35×77.50mm，AA可视区108×64.8mm，板载固定安装孔位，整机厚度最大13.5mm，装配开孔简单，适配各类工业设备壳体。

NT7336驱动 8位8080并口 开发简单易兼容

5.0寸 800×480彩色TFT液晶模组内置NT7336工业级驱动IC，内置大容量显存，支持局部刷新、窗口分区显示、亮度调节等功能。采用行业通用8位MCU并行总线（8080时序），引脚包含DB0~DB7数据总线、/WR写、/RD读、/CE片选、C/D指令数据选择、硬件复位/RST，完美兼容STM32、51单片机、ARM、PLC工控主板等各类主控芯片。

5V统一供电 白光长效背光

整机逻辑电路、背光统一5V电压供电，背光LED规格5V/40mA，无需额外升降压电源电路，适配工业设备常规5V供电系统；白光LED背光亮度均匀，发光衰减慢，长期7×24小时点亮稳定无暗斑，可通过BL_E引脚软件开关背光，实现设备休眠省电。

工业宽温全可靠性测试 RoHS环保

工作温度区间-20℃~+70℃，存储耐温-30℃~+80℃，高低温环境下显示、触摸、背光全部功能稳定，无花屏、触摸失灵、亮度衰减问题。模组通过湿热循环、静电ESD、机械震动、温度冲击全套可靠性验证，支持设备长期不间断运行；整机符合RoHS环保标准，无重金属有害物质，可直接出口欧美、东南亚各国。

HTM050A01 核心参数规格表

5.0寸 800×480彩色TFT液晶模组的适用行业场景

工业人机界面HMI

PLC控制柜、流水线操作面板、变频控制器，8位并口直连工控主板，自带触摸省去转接配件。

数控与加工设备

雕刻机、切割机、机床操作显示屏，宽温耐车间复杂环境，高清界面显示加工参数与轨迹曲线。

医疗检测设备

便携式分析仪、理疗设备控制终端，稳定5V供电，触摸交互操作简单，成像清晰柔和。

智能自助终端

小型工控检测仪、充电桩交互屏、实验室设备显示器，12H视角适配立式设备安装。

嵌入式教学开发

STM32/ARM开发学习屏，NT7336开源驱动代码，显示+触摸一体，适合嵌入式项目实训。

5.0寸 800×480彩色TFT液晶模组的FAQ常见问答

Q1：驱动IC是NT7336，通用驱动代码可以直接移植吗？

A：内置NT7336驱动芯片，配套完整初始化源码，主流单片机例程可直接适配，仅需简单调整分辨率参数。

Q2：支持定制修改吗？可以调整背光亮度、更换连接器吗？

A：支持定制背光电流、插座类型、增加AG防眩光盖板、正面丝印LOGO、PCB外形开孔调整。

供货与技术配套服务

现货库存：标准5V白光背光版本常备库存，常规订单交期稳定

试样支持：提供规格书、机械尺寸图纸、NT7336驱动源码、触摸接线说明

定制服务：背光亮度调节、连接器更换、盖板贴合、丝印LOGO、PCB结构改型

技术支持：并口驱动移植、触摸电路调试、硬件原理图一对一远程指导

配套配件：背光驱动板、MCU转接底板、触摸校准程序可配套出货

鑫洪泰HTM050A01 5.0寸800×480工业TFT液晶模组，NT7336 8位并口驱动、5V宽温稳定、高清WVGA画质，是工业人机界面、数控设备、医疗检测仪一站式显示触控解决方案
