类型：TFT横屏
显示像素：480x272
外形尺寸(mm) ：105.5x67.2x4.2
VA尺寸(mm)：4.3
AA尺寸(mm) ：4.3
有效尺寸mm：95.04x53.86
应用：工控仪表
视角：全视角
背光/亮度：500cd/m2
引脚：40PIN0.5上接
接口方式：RGB
特殊说明：TTL8/24-BIT
工作温度：-20~70℃
供电电压：3.3V
驱动芯片：SC7283

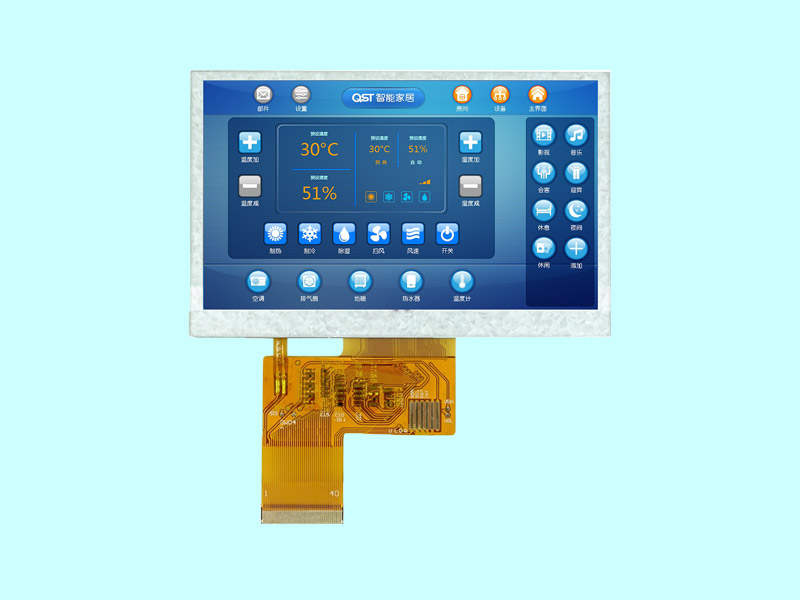

鑫洪泰HotDisplay推出TFT-H043A2WQIST5R40 4.3寸工业彩色液晶屏，搭载SC7283专用显示驱动芯片，支持8位/24位双模式RGB TTL并行信号。40Pin FPC排线原生引出全套4线电阻触摸引脚，无需额外转接板；配备500cd/m2均匀白光背光、全视角VA液晶面板，采用3.3V单路标准供电，整机厚度仅4.0mm，机身轻薄紧凑。凭借优异的工业宽温稳定性，该模组成为中小型人机界面、便携检测设备、智能控制面板的高性价比触控显示一体化解决方案。
4.3寸电阻触摸工业TFT液晶屏采用4.3寸横屏规格，搭载480(H)×RGB×272高清分辨率，宽屏比例适配设备操作菜单、实时波形曲线、设备流程界面等多元化显示场景。屏幕采用全视角VA液晶技术，实现四向70°广视角观看，车间、车载等多角度使用场景下无画面发白、色偏失真问题；拥有800:1典型高对比度，画面层次分明、色彩通透，搭配30ms极速响应速度，动态UI交互、实时数据刷新无拖影、无残影，显示流畅稳定。
4.3寸TFT彩屏有效可视区域95.04×53.86mm，整机外形尺寸105.5×67.2×4.0mm，超薄机身设计，完美适配空间紧凑的嵌入式设备壳体，装配适配性极强。
4.3寸TFT彩屏内置工业级SC7283驱动芯片，性能稳定、兼容性广泛，支持SYNC、SYNC-DE、DE三种标准时序模式，硬件原生兼容8bit、24bit双规格RGB数据总线。40Pin FPC完整引出PCLK、HSYNC、VSYNC、DE及RGB全通道数据信号，可无缝适配STM32、ARM、各类工控主板等嵌入式主控平台。
40Pin FPC排线预留完整4线电阻触摸专用引脚（RTP_XR、RTP_YD、RTP_XL、RTP_YU），显示信号与触摸信号独立分离、互不干扰。用户仅需贴合电阻触摸玻璃，直接接线即可实现精准触控操作，无需额外搭配触摸转接PCB板。有效简化设备结构布局、降低整机物料成本，高度适配小型工控设备、美容仪器、车载控制面板等需要高频触控交互的终端产品。
4.3寸工业彩色液晶屏搭载16V白光LED背光模组，典型亮度可达500cd/m2，室内、半户外强光环境下画面清晰可读，显示辨识度高。背光典型工作电流40mA，整屏亮度均匀无暗区，背光衰减慢、使用寿命长，可长期稳定点亮。
4.3寸TFT彩屏模拟电源支持3.0~3.6V宽幅输入，典型额定供电3.3V，采用逻辑电路与背光分离供电设计，完美适配锂电池便携设备、工业标准3.3V供电系统，无需额外设计升降压电路，硬件适配简单、功耗更低。
4.3寸TFT彩屏拥有严苛的工业环境适配能力，额定工作温度区间为-20℃~70℃，存储温度-30℃~80℃。整机通过高低温循环、湿热老化、±8KV静电放电、三轴机械震动等全套工业可靠性测试，品质稳定可靠。屏幕自带静态画面防残影优化，支持设备7×24小时不间断连续运行，可从容应对工业现场复杂工况。产品全程遵循RoHS环保生产标准，无重金属有害物质，合规可直接出口海外市场。
参数分类 | 规格详情 |
|---|---|
产品型号 | TFT-H043A2WQIST5R40 |
显示尺寸 | 4.3寸横屏TFT液晶屏 |
分辨率 | 480(H)×RGB×272 |
液晶面板 | 全视角，透射常黑 |
驱动IC | SC7283 |
显示接口 | 兼容8/24位RGB TTL（DE/SYNC时序） |
触摸配置 | FPC集成4线电阻触摸全部信号引脚 |
典型亮度 | 500cd/m2 |
对比度 | 典型800:1 |
响应时间 | 30ms(Tr+Tf) |
背光规格 | 16V白光LED，典型40mA |
供电电压 | VCI 3.0~3.6V（典型3.3V） |
FPC引脚 | 40Pin |
整机尺寸 | 105.5×67.2×4.0mm |
有效AA区 | 95.04×53.86mm |
工作温度 | -20℃ ~ +70℃ |
储存温度 | -30℃ ~ +80℃ |
环保标准 | RoHS合规 |
适配小型PLC控制柜、变频控制器、流水线操作屏，依托RGB高速刷新特性与一体化电阻触摸设计，以低成本实现触控显示一体化，适配工业常态化连续作业场景。
适用于水质分析仪、气体检测仪、手持理疗仪器等便携设备，3.3V低压供电完美匹配锂电池供电方案，低功耗、高稳定，适配手持移动使用需求。
可用于农机控制器、叉车操作副屏等车载设备，凭借工业宽温特性，耐高低温、抗环境干扰，强光环境下画面清晰稳定。
适配破壁机、脱毛仪、艾灸仪等民用智能设备，4.3寸小巧机身结构紧凑，装配便捷，触控交互流畅，满足终端产品轻量化设计需求。
适配ARM/STM32嵌入式开发学习，配套完整时序资料与SC7283驱动源码，可快速完成项目验证与技术实训，降低嵌入式开发门槛。
Q1：模组自带触摸吗，需要额外转接板？
A：40Pin FPC排线已完整引出4线电阻触摸全部专用引脚，无需额外转接PCB板，贴合电阻触摸玻璃后直接接线即可实现触控功能。
Q2：可以定制背光亮度、加长FPC吗？
A：支持深度个性化定制，可按需调整背光电流、加长/改短FPC排线、正面丝印LOGO、贴合AG防眩光盖板等，适配各类产品定制需求。
现货交付：标准40Pin RGB电阻触摸版本常备库存，常规订单交期稳定，可快速批量供货。

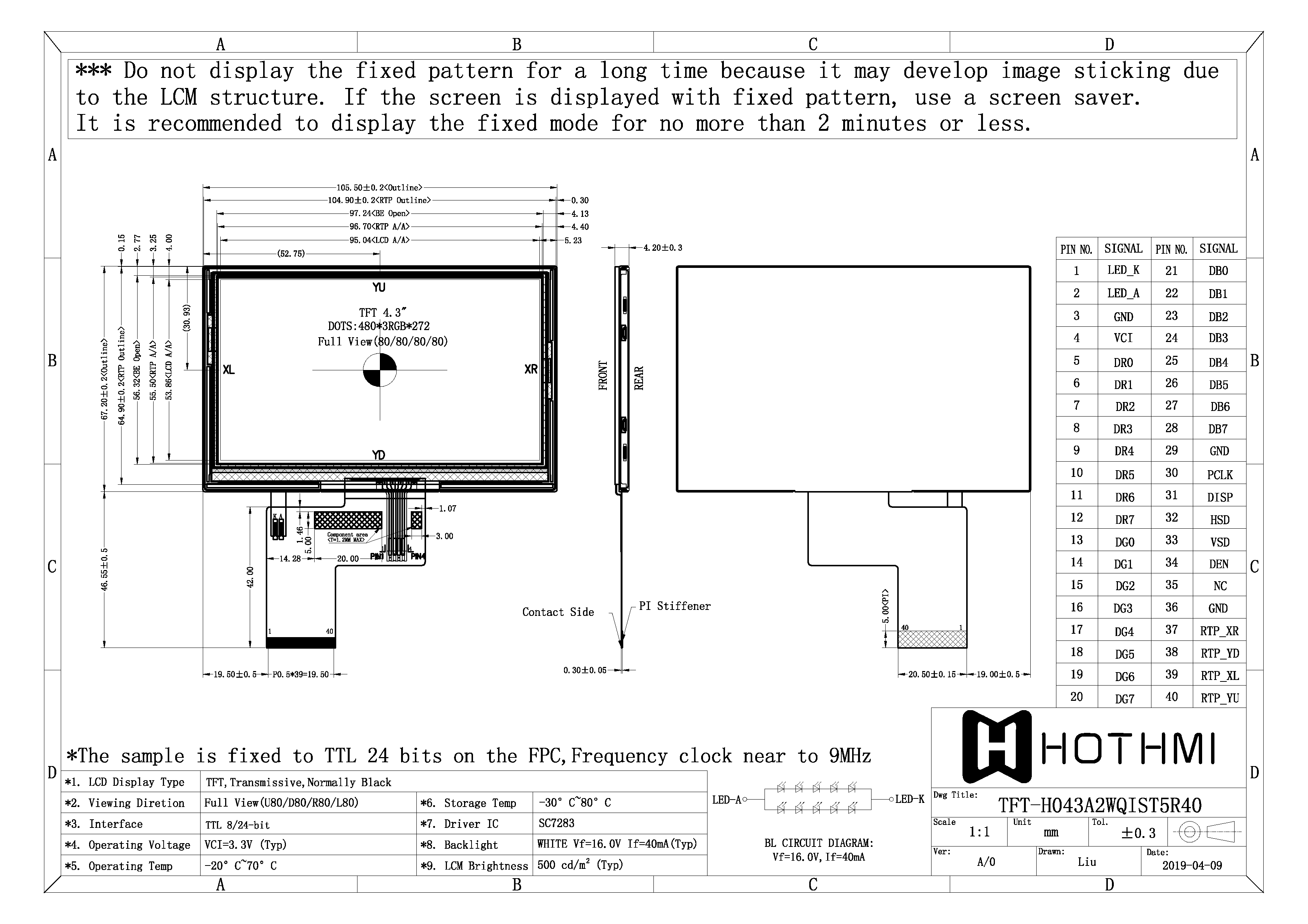

试样支持：提供官方规格书、机械结构图纸、RGB时序图、SC7283初始化源码，助力客户前期开发测试。
定制服务：支持背光亮度调节、FPC长度修改、面板丝印LOGO、触摸盖板贴合等个性化定制改造。
技术对接：提供RGB时序调试、触摸电路适配、硬件电路设计一对一远程技术支持，解决开发适配难题。
鑫洪泰HotDisplay TFT-H043A2WQIST5R40 4.3寸RGB TTL电阻触摸液晶模组，搭载SC7283通用驱动、8/24位双兼容接口、一体化电阻触摸设计、500cd高亮画质与工业宽温稳定性，是小型工控设备、便携检测终端、智能小家电的优选触控显示解决方案。
