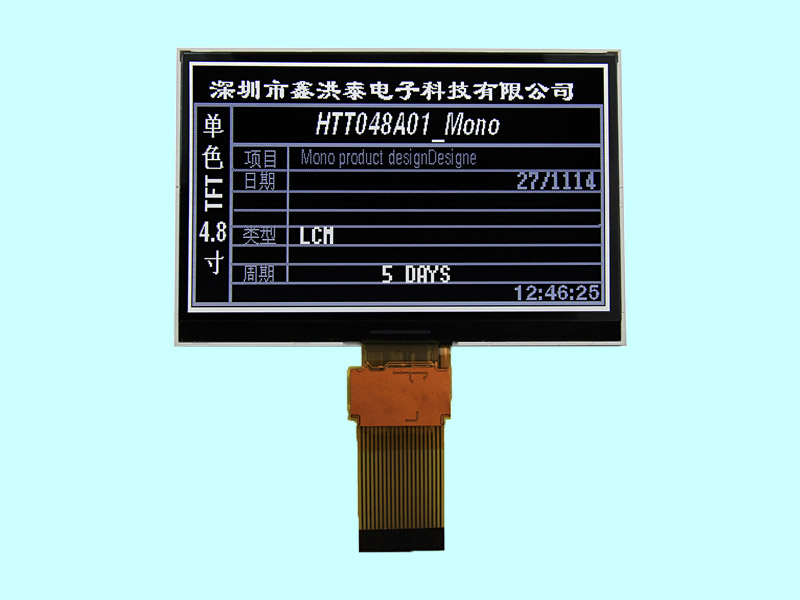

HTT048A01 4.8寸单色TFT液晶屏｜ST7513 宽温工业显示模组

鑫洪泰HotDisplay推出的HTT048A01 4.8寸单色TFT液晶屏，是替代传统STN无源点阵屏的工业级高清升级方案。4.8寸单色TFT液晶屏采用高端TFT有源像素驱动架构，摒弃传统屏幕拖影、串色、残影缺陷，搭配ST7513专用单色驱动芯片与标准8位MCU并口，适配绝大多数嵌入式单片机平台。4.8寸单色TFT液晶屏支持3.3V单电源供电、-20℃~70℃工业宽温稳定运行，依托高对比度单色显示、均匀白光背光、紧凑20Pin FPC结构，广泛适用于工业仪表、车载副屏、精密检测设备、嵌入式控制终端等场景，是兼顾低成本、高画质与高稳定性的单色显示优选。

有源TFT驱动架构｜画质全面超越传统STN点阵屏

4.8寸单色TFT液晶屏拥有4.8英寸有效显示区域，搭载400×240 QVGA高清分辨率，可同时承载多组设备参数、运行曲线、功能菜单等复杂界面，完美适配各类工业仪表的界面布局需求。区别于传统STN无源点阵屏被动驱动原理，HTT048A01采用TFT有源矩阵驱动技术，每个像素独立搭载薄膜晶体管开关控制，从根源上杜绝动态画面拖影、交叉串扰、长期点亮残影等常见问题。

400×240工业单色液晶屏采用透射式正显显示模式，黑白对比度优异，文字线条锐利干净、边缘无模糊锯齿。搭配均匀白光背光，常规室内光环境下画面通透自然，长时间设备观测不易产生视觉疲劳，相较传统单色屏，显示精度与视觉体验实现质的提升。

ST7513专用主控｜8位并口高速兼容，快速落地开发

4.8寸单色TFT液晶屏搭载工业专用ST7513驱动IC，内置完整显存与成熟指令集，原生支持页面读写、局部区域刷新、灰度精细调节等实用功能，可满足各类设备动态显示与静态常驻画面需求。通讯采用标准8位MCU并口（8080时序），配备完整数据总线D0~D7、片选CSX、写使能WRX、读使能RDX、数据/指令选择A0等控制引脚。

接口通用性极强，可无缝兼容51、STM32、ARM等全系嵌入式主控平台。厂家配套提供完整初始化代码、寄存器手册、硬件时序图纸，极大降低开发门槛，帮助客户快速完成项目调试与产品落地，有效缩短研发周期。

6H工业标准视角｜均匀白光背光，适配立式设备观测

屏幕采用6点钟工业标准视角，契合工业立式仪表、操作台设备的常规观测角度，正面、俯视角观看无色偏、无泛白、无反光失真，画面显示稳定一致。背光采用白光LED灯组，典型工作参数3.0V/160mA，整屏亮度均匀，无明暗斑块、局部暗区问题，具备背光衰减慢、使用寿命长的优势。同时支持外接限流电阻灵活调节背光亮度，可根据室内、半户外等不同使用场景，自由适配明暗需求，适配性极强。

工业级宽温稳定｜全项可靠性测试，RoHS环保合规

4.8寸单色TFT液晶屏具备严苛的工业环境适配能力，额定工作温度区间为-20℃~+70℃，存储温度可达-30℃~+80℃。整机经过高低温循环、静电放电、机械震动、温度冲击等全套工业可靠性测试，支持设备7×24小时不间断连续运行。静态画面长期常驻无烧屏、无残影，可稳定应对工业现场温差波动、复杂电磁干扰等恶劣工况。产品全程遵循RoHS环保生产标准，无重金属有害物质，合规可直接出口全球各地区市场。

20Pin FPC紧凑结构｜轻薄易装配，支持个性化定制

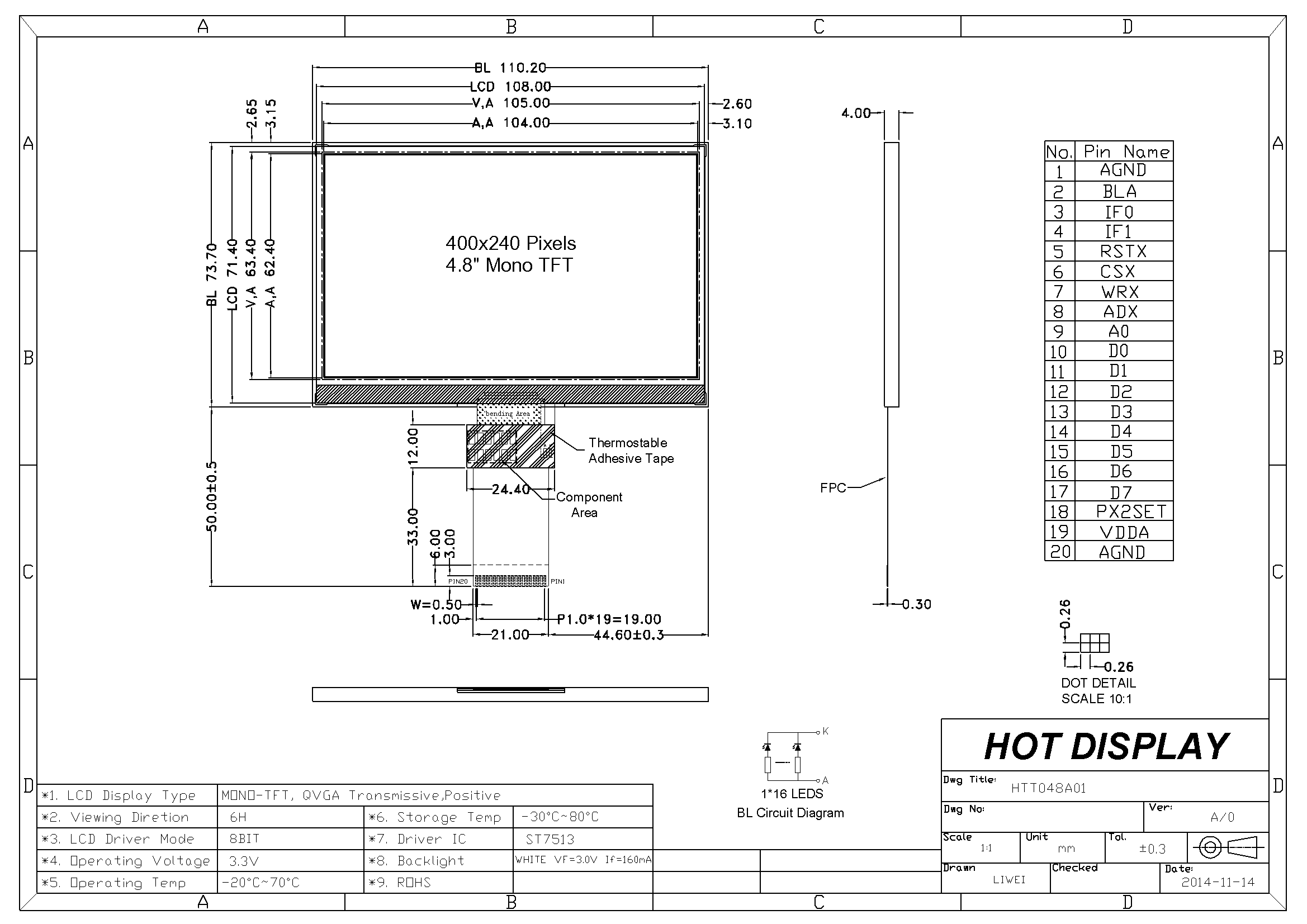

4.8寸单色TFT液晶屏整体外形尺寸为110.20×73.70mm，机身轻薄，适配各类空间受限的嵌入式设备。采用20Pin、0.5mm间距FPC排线设计，单根排线集成全部显示信号与背光供电引脚，接线简洁、装配便捷，大幅降低量产装配故障率。同时支持深度个性化定制，可按需调整FPC排线长度、背光亮度档位、整机外形结构、面板丝印标识等，灵活匹配不同产品的结构设计与功能需求。

HTT048A01 核心参数表

4.8寸单色TFT液晶屏的典型适配应用场景

工业检测与控制仪表

适配电力测控仪、流量积算仪、压力温度变送器等工控设备，支持多参数同屏同步显示，8位并口兼容性强，可匹配各类工控MCU主控，适配工业常态化连续工作场景。

车载与工程机械

适用于商用车仪表副屏、农机状态显示屏、工程车辆信息提示条，凭借工业宽温、耐候稳定的特性，高低温环境下显示清晰，强光场景黑白画面辨识度高。

医疗与检测设备

可搭载于便携式检测仪、理疗设备控制面板，低功耗运行稳定，有源TFT无拖影特性，完美适配设备数据曲线、检测参数动态展示需求。

嵌入式与自助终端

广泛用于充电桩状态屏、售货机信息显示条、门禁控制终端，依托优异的工业可靠性，可长期连续稳定运行，适配各类嵌入式终端设备。

4.8寸单色TFT液晶屏的常见问答 FAQ

Q1：单色TFT和普通STN点阵屏有什么区别？

A：普通STN点阵屏采用无源驱动，动态画面极易出现拖影、交叉串扰、残影等问题，显示画质差、稳定性弱。4.8寸单色TFT液晶屏采用TFT有源像素独立驱动架构，每个像素单独受控，画面刷新流畅、黑白对比度高，彻底解决传统单色屏的显示缺陷，画质与整体稳定性大幅升级。

Q2：接口是8位并口吗，支持哪些主控平台？

A：4.8寸单色TFT液晶屏采用标准8位MCU并口，兼容通用8080总线时序，可完美适配51、STM32、ARM等所有带并口的嵌入式主控平台，通用性强、开发适配难度低。

Q3：支持定制排线长度、背光亮度吗？

A：支持全维度个性化定制，可按需修改FPC排线长度、调节背光亮度档位、优化整机外形结构、定制面板丝印标识等，全方位匹配客户产品设计需求。

采购配套服务

现货交付：标准8位并口白光背光版本常备库存，常规订单交期稳定，可快速批量供货。

试样支持：提供官方规格书、结构尺寸图纸、ST7513初始化代码与时序文档，助力客户前期开发测试。

定制服务：支持FPC长度调整、背光亮度调节、外形尺寸修改、面板丝印定制等个性化改造。

技术对接：提供并口驱动调试、硬件电路设计一对一全程技术支持，解决开发适配难题。

配套配件：可同步供应背光驱动板、MCU转接底板等配套配件，一站式配齐开发物料。

鑫洪泰HTT048A01 4.8寸单色TFT液晶屏，搭载ST7513通用驱动、8位并口低开发门槛、有源无拖影高清画质、-20℃~70℃工业宽温稳定性，是工业工控仪表、车载工程机械、嵌入式设备替代传统STN点阵屏的高性价比升级显示方案。
