HTM0144A01 1.44寸 128×128 SPI TFT 彩屏｜ST7735

鑫洪泰推出的HTM0144A01 是一款1.44寸 SPI TFT 屏，采用成熟 ST7735驱动芯片，4 线 SPI 串口通讯；128×128 RGB 方形分辨率，262K 彩色显示，透射正显液晶搭配均匀白光背光，整机最大厚度仅 4.0mm，结构小巧紧凑。3.3V 统一供电，工业级宽温稳定输出，适配各类空间受限的便携、小型控制设备，是低成本嵌入式显示优选方案。

1.44 寸方形高清显示 262K 丰富色彩

1.44 英寸正方形显示区域，分辨率 128 (RGB)×128，262K 色彩还原，图标、数字、曲线文字显示清晰锐利；面板为透射式正显模式，室内常规环境画面通透干净，白光 LED 背光亮度均匀，无明暗色块。标准 12 点钟俯视视角，立式设备、手持设备正面观看无发白、色偏，适合状态参数、操作菜单、指示灯界面展示。

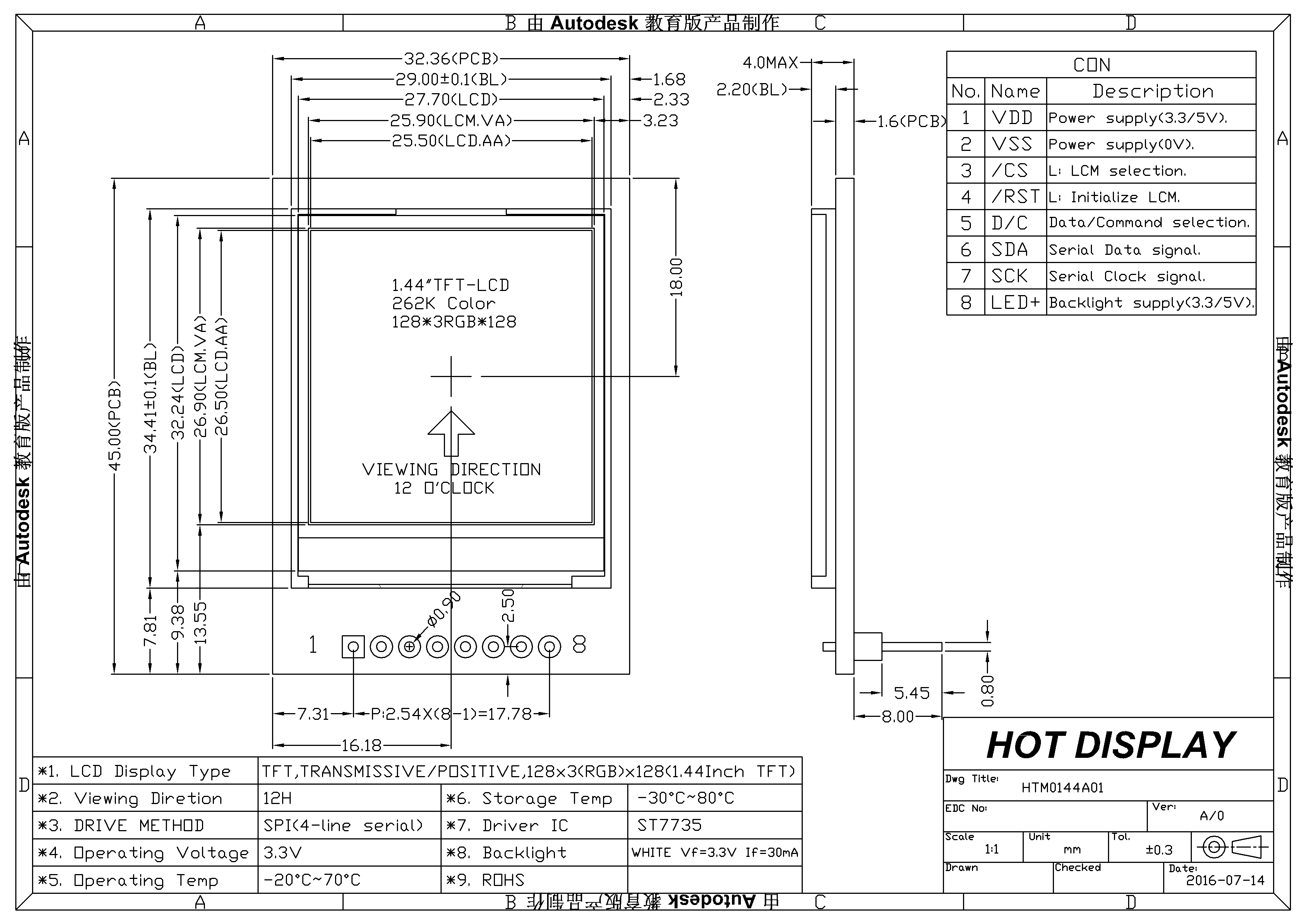

整机 PCB 尺寸 45.00×32.36mm，可视区 AA 尺寸 25.50×26.50mm，超薄 4.0mm 厚度，设备壳体开孔简单，适配狭小安装空间。

4 线 SPI 串行接口 ST7735 通用驱动，开发便捷

1.44寸 SPI TFT 屏搭载行业通用 ST7735 驱动 IC，8Pin 2.54mm 间距直插焊盘，标准 4 线 SPI 通讯，引脚定义清晰：VDD、VSS、/CS、/RST、D/C、SDA、SCK、LED+。配套完整规格书、机械结构图、SPI 时序图、极大缩短研发周期。

3.3V 电压低功耗设计 便携设备专用

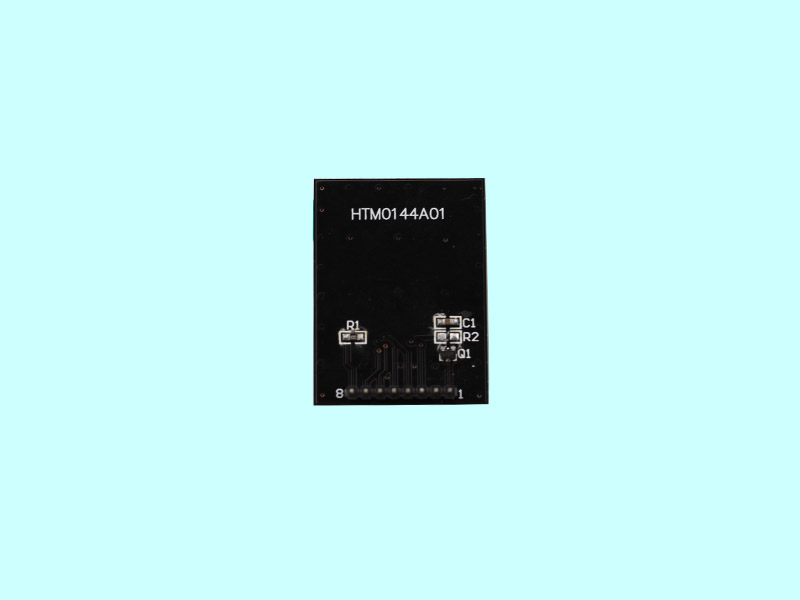

逻辑电路与背光统一 3.3V 供电，背光 LED 典型电压 3.3V、工作电流 30mA，无需额外升压 / 降压电路，适配锂电池供电穿戴、手持检测设备；低功耗静态显示模式，长时间待机功耗低，延长设备续航。8Pin 直插焊盘设计，焊接装配简单，量产故障率低。

工业宽温稳定 全项可靠性 + RoHS 环保

工作温度范围 - 20℃ ~ +70℃，存储耐温 - 30℃ ~ +80℃，高低温环境下刷新、色彩、背光稳定，无花屏、黑屏、残影问题；经过湿热循环、静电、机械震动、温度冲击全套可靠性测试，背光 LED 长寿命稳定发光。整机符合 RoHS 环保标准，不含重金属有害物质。

HTM0144A01 核心参数表

1.44寸 SPI TFT 屏的行业场景

智能穿戴设备

智能手环、健康监测手表、便携血氧检测仪，3.3V 低功耗、小巧方形机身适配穿戴产品结构。

手持检测仪器

水质分析仪、气体探测器、便携式测温仪，宽温稳定，SPI 串口节约单片机 IO。

小型工业控制终端

充电桩操作显示屏、微型 PLC 控制面板、传感器状态显示器，12 点钟视角适配立式设备。

小家电与电动工具

空气净化器、加湿器、锂电工具控制面板，标准化通用屏，成本可控、供货稳定。

嵌入式开发教学

Arduino/ESP32 开发学习屏，ST7735 开源驱动，全套开发资料免费提供。

1.44寸 SPI TFT 屏的常见问答 FAQ

Q1：1.44寸 SPI TFT 屏是几线 SPI？需要多少 IO 引脚？

A：标准 4 线 SPI，需要 CS、RST、D/C、SDA、SCK 共 5 个 IO，适合引脚资源紧张的主控。

Q2：支持定制修改吗？可以加长 FPC、调背光亮度吗？

A：1.44寸 SPI TFT 屏支持定制背光电流、FPC 排线加长 / 缩短、盖板贴合、面板丝印 LOGO、外形开孔修改。

供货与技术服务

现货交付：标准版本常备库存，常规订单交期稳定

试样支持：提供规格书、机械图纸、SPI 时序、STM32/Arduino 驱动源码

定制服务：背光亮度调节、FPC 改长、AG 防眩光盖板、丝印 LOGO、结构开孔定制

技术对接：SPI 驱动移植、硬件接线调试、代码适配一对一远程技术支持

配套配件：背光驱动板、单片机转接底板可配套一同出货

鑫洪泰 HTM0144A01 1.44寸 SPI TFT 屏，ST7735 通用驱动、4 线串口省 IO、3.3V 低功耗、工业宽温超薄机身，是智能穿戴、手持检测仪、小型工控设备高性价比显示方案。
