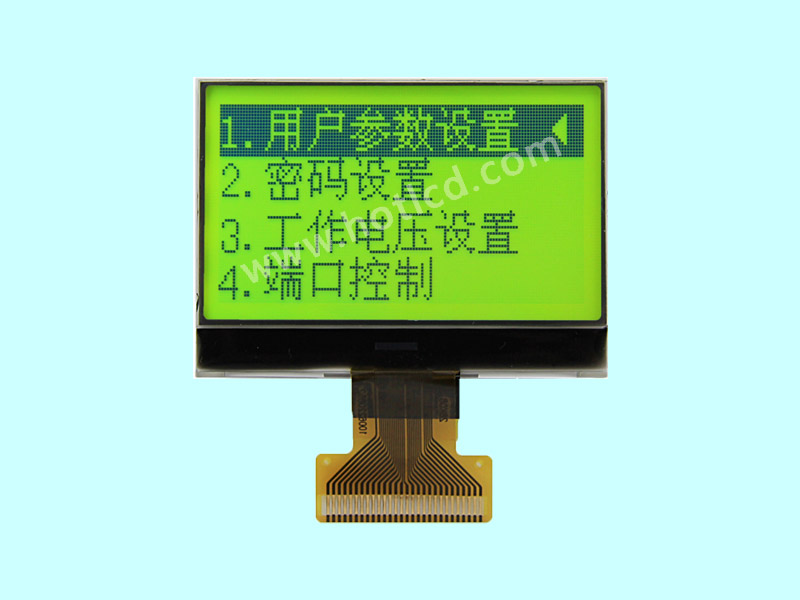

132×64 COG点阵液晶屏FSTN正显HTG13264C

鑫洪泰 HotDisplay推出的HTG13264C 132×64 COG点阵液晶屏，分辨率132列×64 行，采用COG芯片直贴无 PCB 超薄工艺，整机厚度仅 4.3mm；内置 ST7565R 专用图形驱动芯片，28PIN 标准 FPC 引出引脚，兼容 8080、6800 两种并口协议，同时支持四线 SPI 串口切换，6H 工业俯视视角；搭配 FSTN 半透半反射面板，昼夜环境均可清晰显示；3.0~3.3V 标准工业电压，宽温 - 20℃~70℃稳定工作，配套完整结构图纸。

COG 一体化超薄结构 内置背光

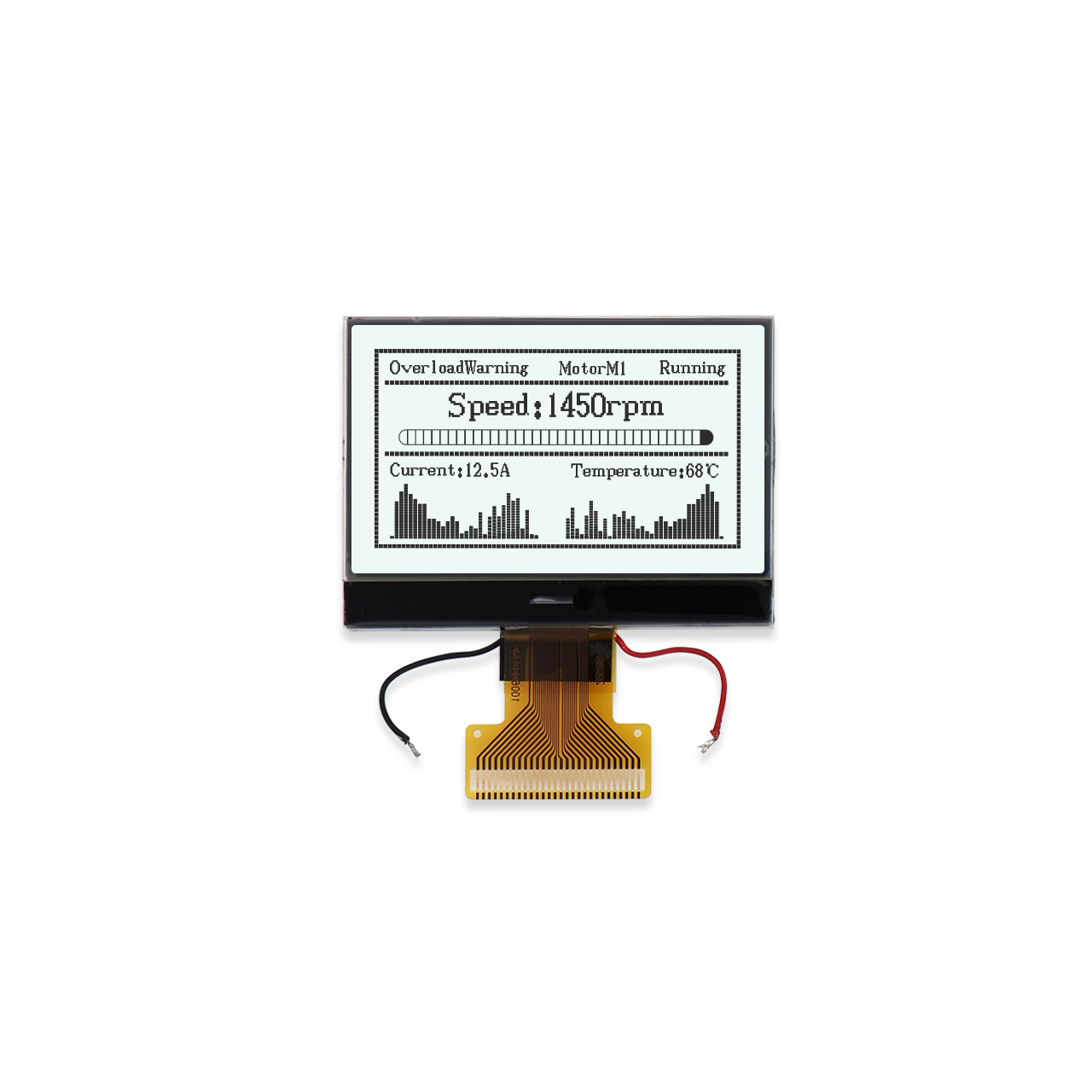

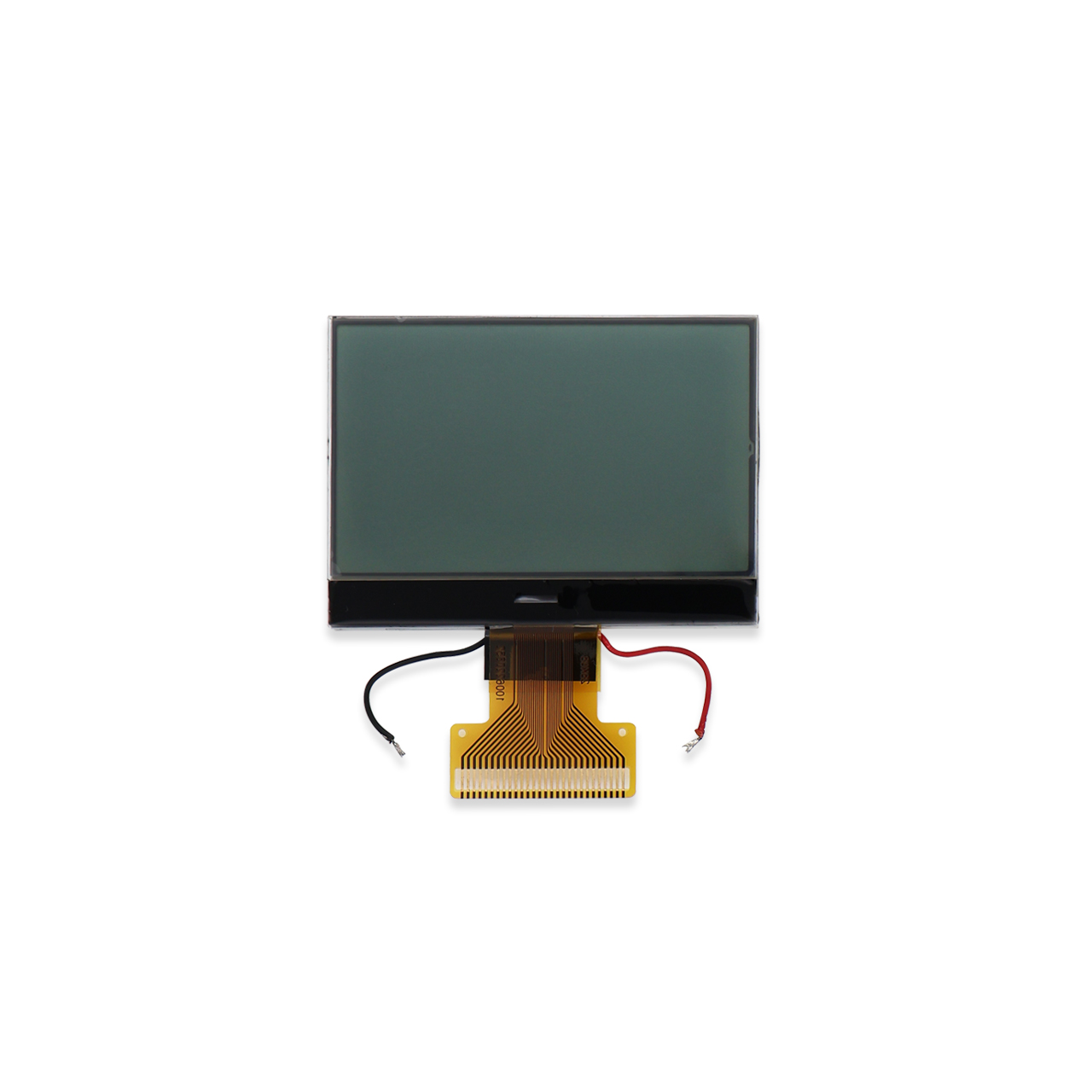

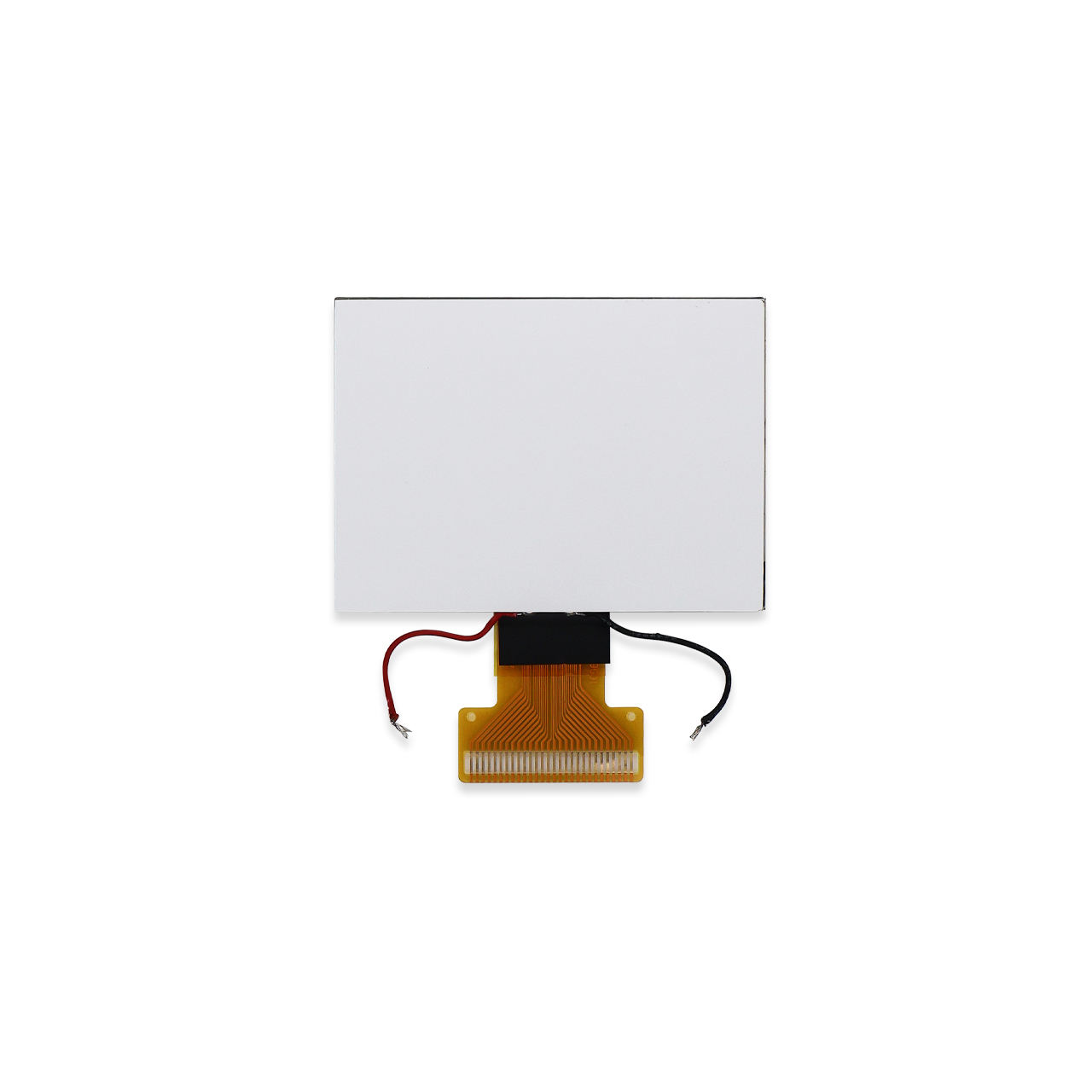

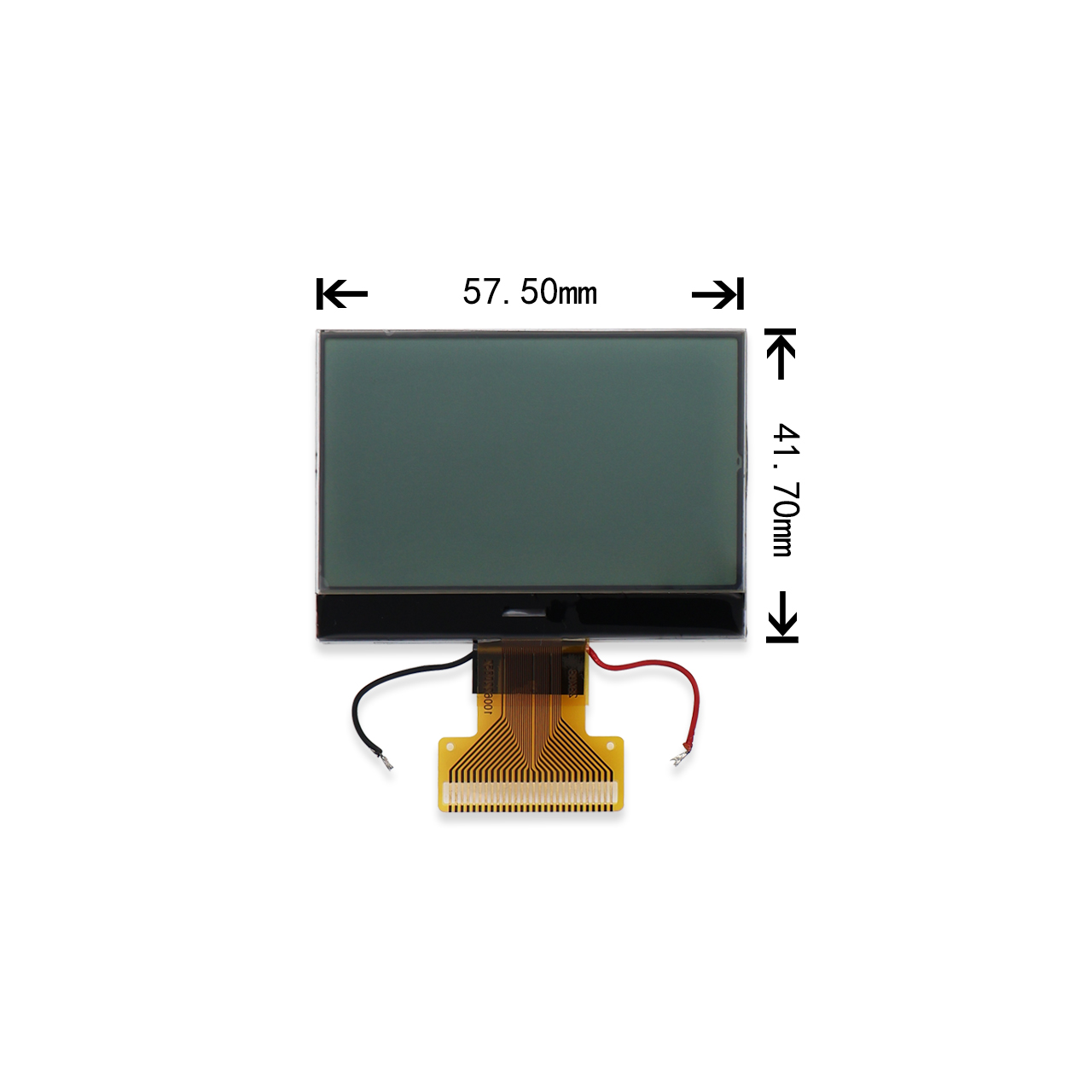

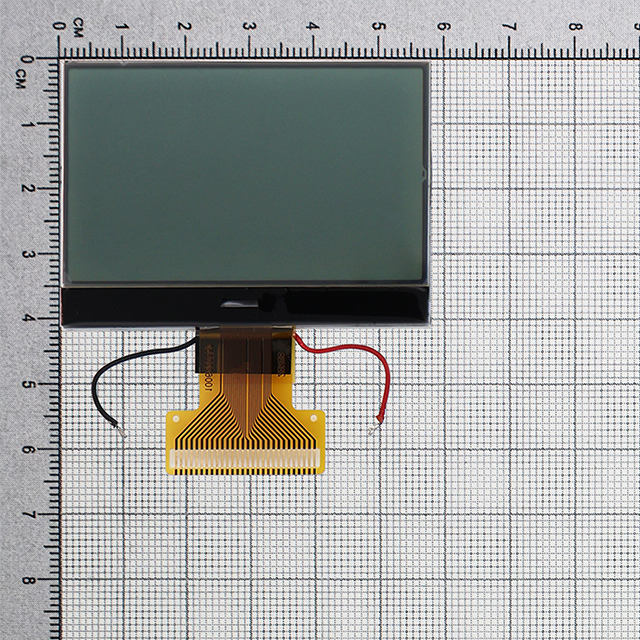

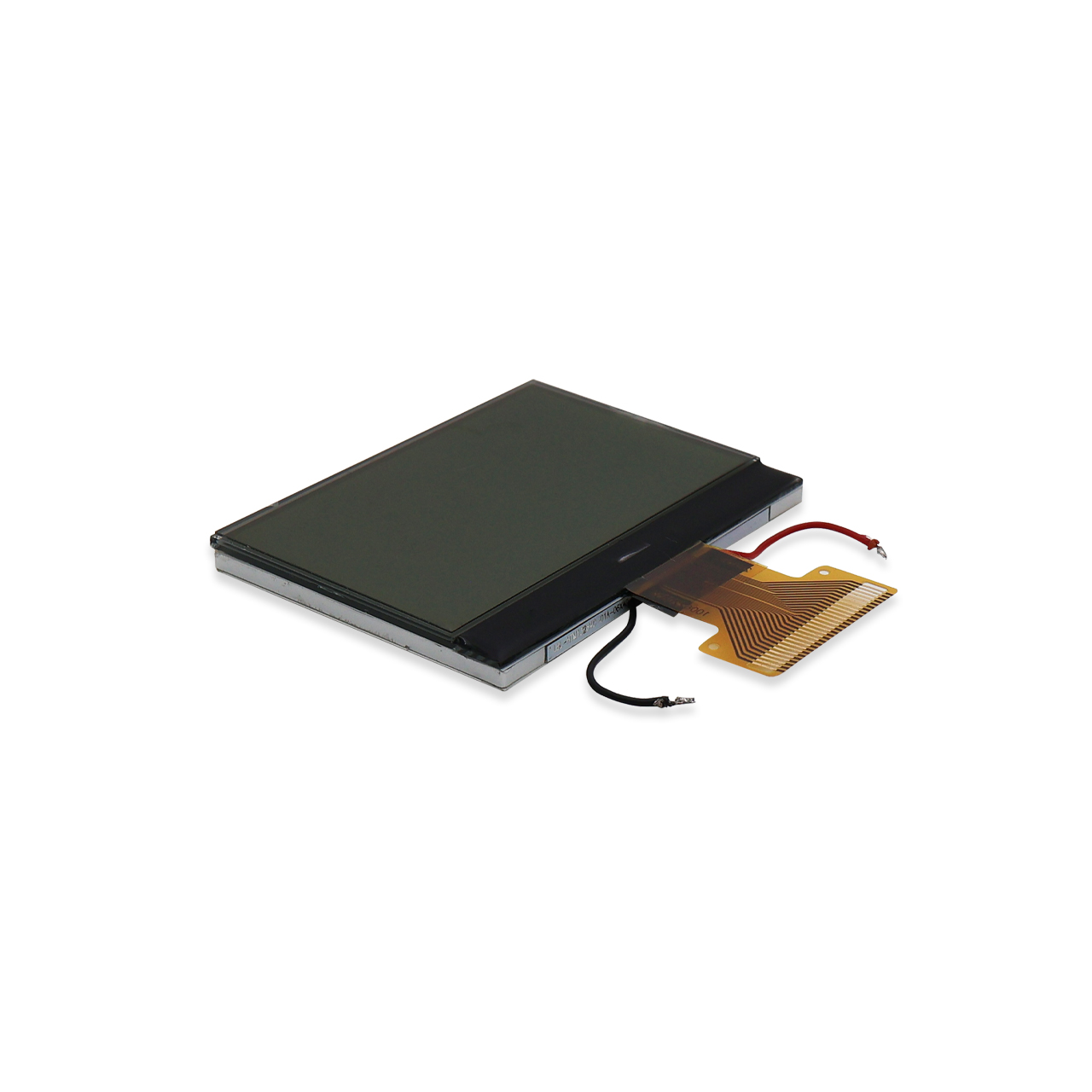

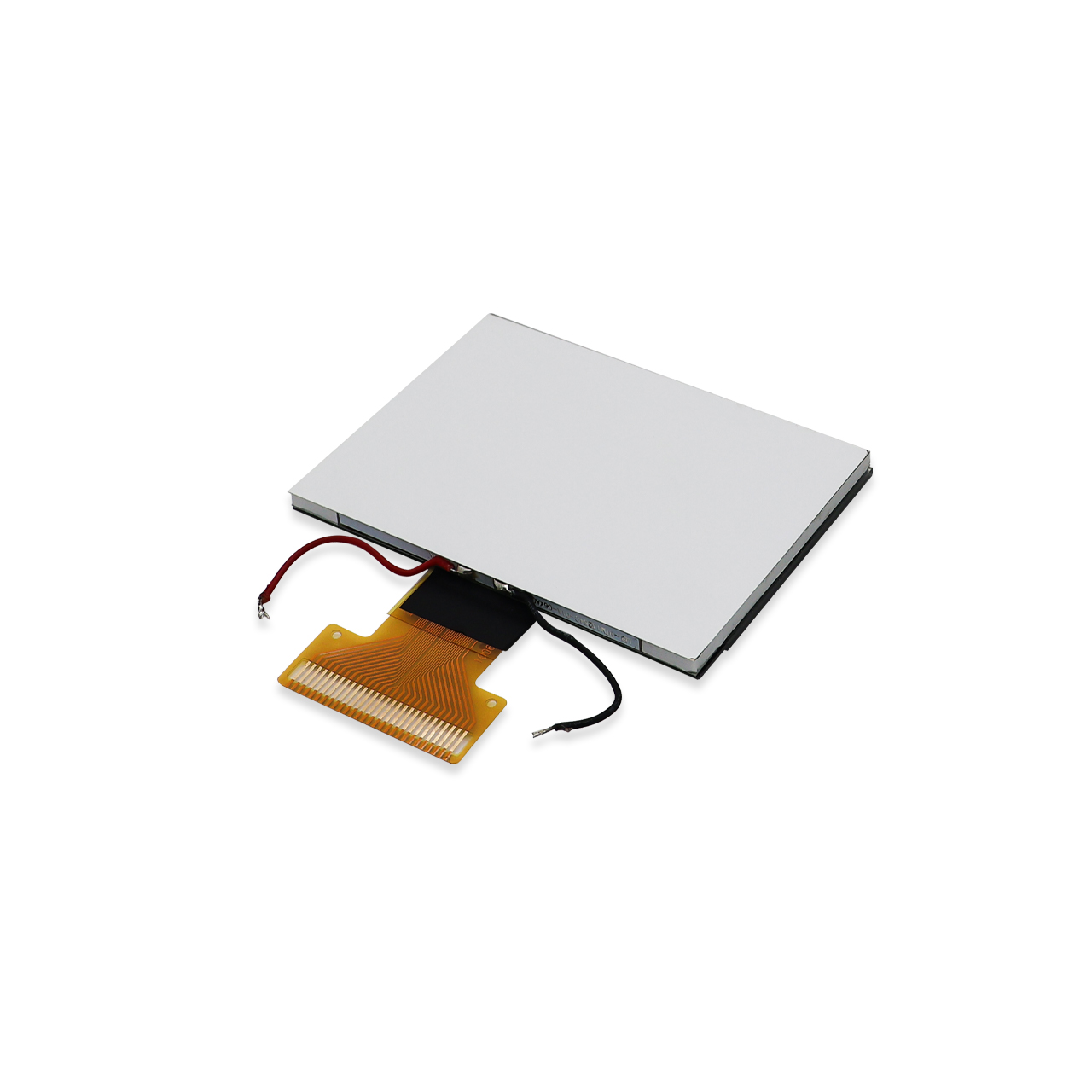

132×64 COG点阵液晶屏采用 COG 芯片绑定玻璃一体化工艺，省去传统 PCB 基板，整机外形 57.5×41.7×4.3mm，厚度轻薄便于设备结构小型化。模组集成白色 LED 背光，无光环境可正常点亮；面板采用 FSTN 半透半反射材质，白天依靠自然光可视，夜间开启背光高对比度显示；标配 6 点钟工业标准视角，设备正面观看无发白、偏色、反光问题；0.4mm 精密点距，132×64 全像素独立可控，自由绘制波形曲线、设备图标、中英文字符、数据表格。

ST7565R主控 并口 SPI 双通讯自由切换

132×64 COG点阵液晶屏内置 ST7565R 图形驱动 IC，自带大容量内置显存，无需外挂存储元件简化外围电路。28PIN FPC 集成完整并行总线与 SPI 串口引脚，通过 P/S 引脚切换通讯模式，C86 引脚切换 8080/6800 时序，适配绝大多数工控单片机；并口传输速度快适合高速波形刷新，SPI 串口节约 IO 引脚适合小型设备。

3.0-3.3V 标准工业电压

适配 3.0V~3.3V 标准工业供电电压，驱动电路集成 DC-DC 升压、稳压电容，无需额外外接电压元件。工作温度区间覆盖 - 0℃~50℃，仓储耐温 - 10℃~60℃，高低温环境长时间点亮无残影、暗斑、显示偏移；132×64 COG点阵液晶屏整体做防静电工艺处理，出厂完成高低温循环、跌落、插拔可靠性测试，可满足工业设备7×24小时不间断连续显示需求。

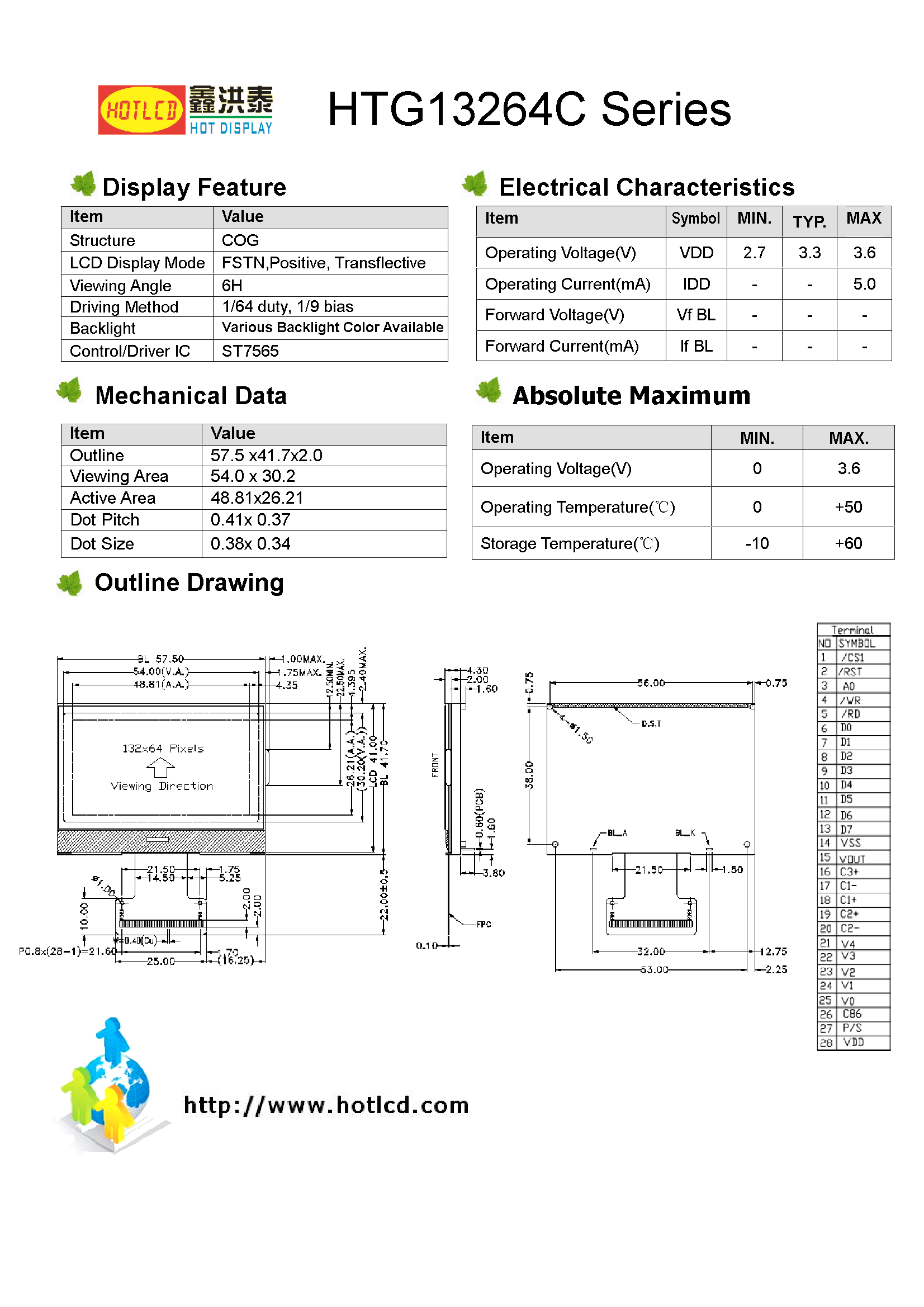

HTG13264C 的核心参数表

132×64 COG点阵液晶屏的应用场景

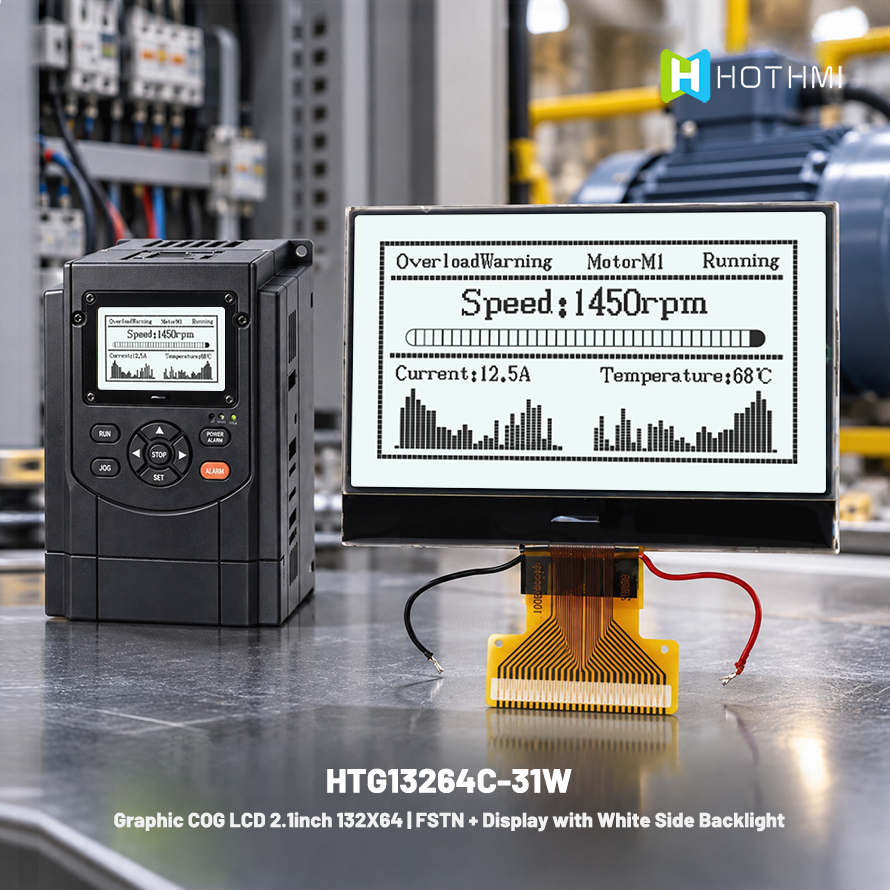

工业现场控制器

变频器、温控仪表、数据采集终端，需要实时展示温度压力波形，双接口兼容各类工控主板，宽温适配车间高低温环境。

户外充电设备

直流充电桩、便携式储能显示屏，FSTN 半透半反射白天不用背光省电，夜间背光保证可视，方形屏适配设备操作面板。

检测分析仪器

水质检测仪、气体分析仪、便携式巡检设备，可绘制检测曲线与数据报表，3.3V 供电适配工业主控板。

嵌入式开发设备

STM32 / 单片机实训平台、智能家电控制面板，双通讯接口适配不同开发方案，配套完整开源驱动代码。

132×64 COG点阵液晶屏的常见问答

Q1：132×64 COG点阵液晶屏支持几种通讯方式，可以切换吗？

A：支持 8080、6800 并行总线以及四线 SPI 串口，通过 P/S 硬件引脚即可自由切换两种通讯模式。

Q2：FPC 排线长度、面板丝印可以按需修改吗？

A：支持定制加长 / 缩短 FPC 引线，同时可根据需求更改玻璃面板丝印标识、外形公差。

Q3：屏幕能否实时刷新动态波形图表？

A：全像素独立可控，并口传输速率高，可快速刷新实时曲线、进度条、自定义设备 LOGO 图案。

采购配套服务

现货交付：标准 28PIN 带背光版本库存充足，常规交期稳定

试样支持：免费提供规格书、结构尺寸图纸、并口与 SPI 两套驱动时序源码

定制服务：FPC 长度、面板丝印、整机外形尺寸按需修改

技术对接：并口 / SPI 驱动移植、硬件电路一对一全程技术支持

产品总结

鑫洪泰 HotDisplay HTG13264C 132×64 COG点阵液晶屏，ST7565R 双通讯接口、FSTN 半透半反射自带背光、4.3mm 超薄机身、宽温工业稳定性能，是工控仪表、充电桩、检测设备通用图形显示方案。
