128×64 COG点阵液晶屏｜带背光工业LCD HTG12864K1-K

鑫洪泰 HotDisplay 推出的 HTG12864K1-K 128×64 COG点阵液晶屏，标准128列×64行分辨率，采用加固COG绑定工艺，整机厚度7.0mm；内置NT7534专用图形驱动芯片，30PIN FPC引出标准6800并行总线，6H工业俯视视角；FSTN半透半反射面板搭配集成白光LED背光，自然光/暗光双环境可视；2.4~3.3V宽电压输入，低待机功耗，工作温区-10℃~60℃，配套完整结构图纸、6800时序文档、51/STM32全系列单片机驱动源码。

加厚加固 COG 结构 集成白光LED背光

整机外形 89.8×54.6×7.0mm，加厚金属补强片搭配硅胶封边，抗震动、抗弯折，适合手持设备频繁震动工况。128×64 COG点阵液晶屏采用 FSTN半透半反射光学方案，白天无需背光依靠环境光清晰显示，夜间开启白光背光，白底黑字对比度柔和；标配 6 点钟工业俯视视角，操作台正面观看无发白、反光、色偏；128×64全像素独立可控，自由绘制实时曲线、中英文字、设备图标、数据表格。模组内置白色 LED，背光典型电流 60~80mA，3.3V 供电可直接驱动。

NT7534 驱动 标准 6800 并行高速接口

128×64 COG点阵液晶屏搭载 NT7534 专用点阵驱动 IC，片载完整显示显存，无需外挂存储元件简化主控外围电路。30PIN FPC 完整引出 6800 并行总线信号，包含 DB0~DB7 八位数据总线、读写、片选、复位、指令数据选择引脚，总线时序稳定、画面刷新速度快，适合高频波形实时显示；驱动内置 DC-DC 升压稳压电路，配套完整初始化指令集，兼容 51、STM32、Arduino 各类通用单片机，开发资料齐全，上手难度低。

2.4-3.3V 宽压 微功耗常温稳定运行

支持 2.4V~3.3V 宽范围供电，适配锂电池、工业 3.3V 主板双供电场景。正常工作电流仅 100~210μ，休眠低至 4μ，深度睡眠模式最低 0.01μA，极大延长电池类便携设备续航。标准工作温度 - 10℃至 60℃，仓储耐温 - 20~70℃，模组出厂完成防静电、高低温循环、跌落测试，长时间点亮无残影、暗斑，适合室内中小型设备长期连续运行。

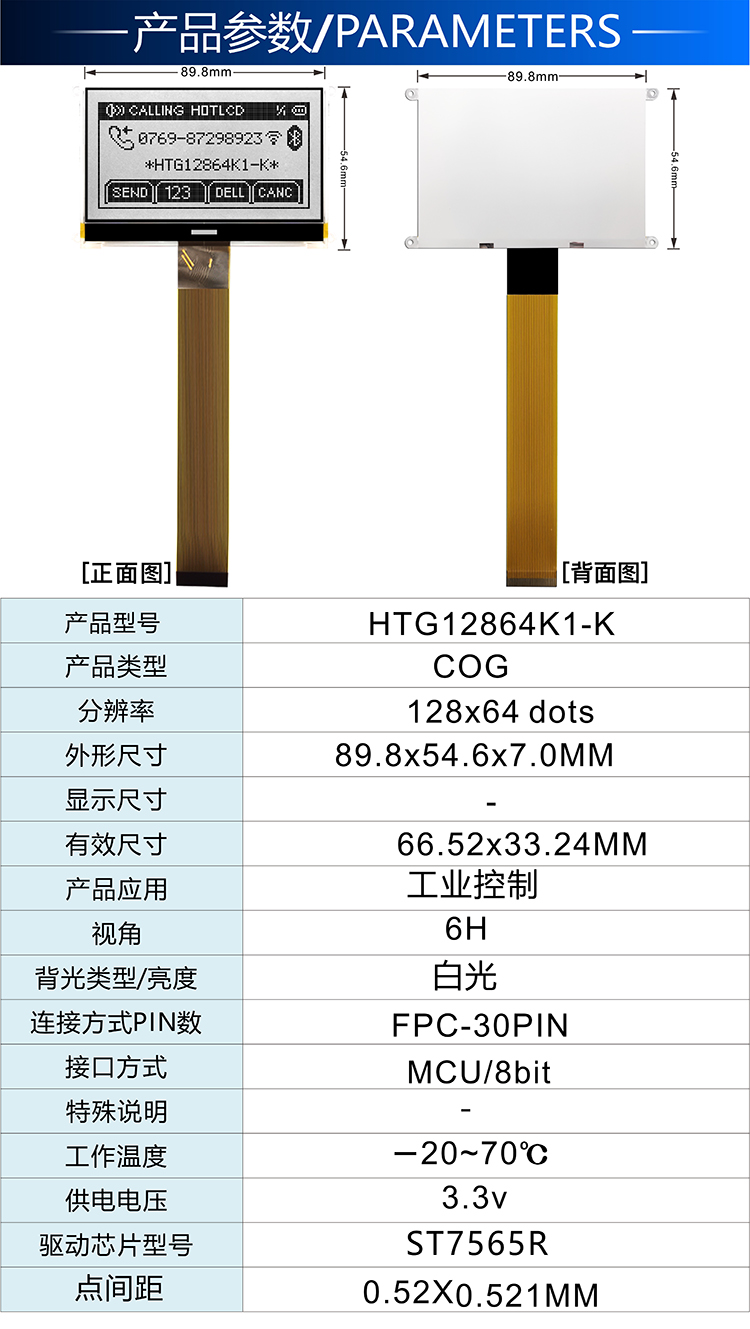

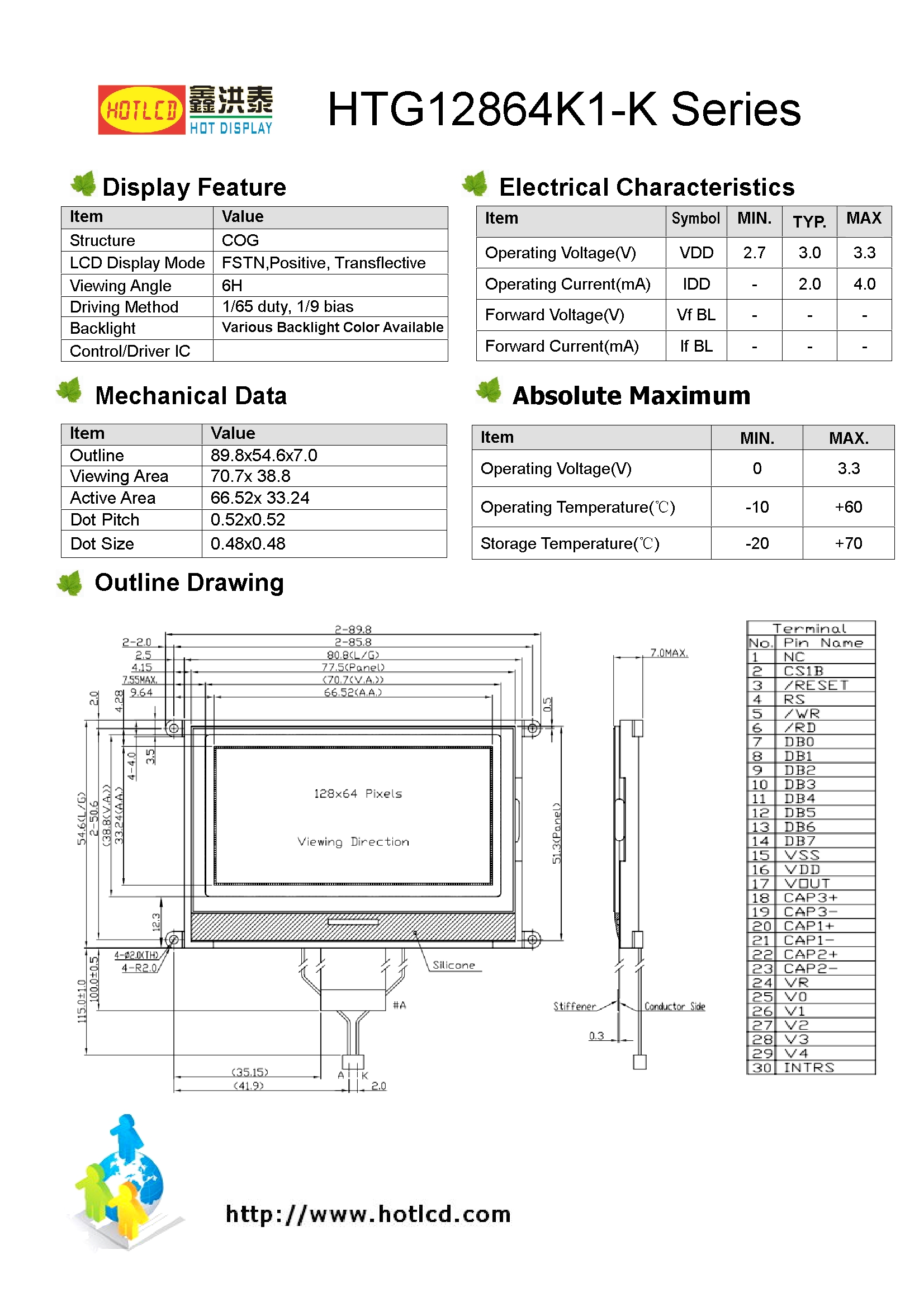

HTG12864K1-K 核心参数表

128×64 COG点阵液晶屏的应用场景

便携式检测仪器

水质检测仪、温湿度手持记录仪、气体探测设备，半透半反射面板户外省电，低功耗适配锂电池供电，加固结构防摔抗震动。

小型工业温控设备

温控器、压力变送器、流量采集终端，6800 并口刷新快，可实时展示温度压力动态曲线，适配车间常温工况。

家用智能控制终端

净水机控制面板、小型储能显示屏、温控面板，自带背光昼夜可用，7mm 厚度易嵌入整机壳体。

嵌入式教学开发设备

STM32/51 单片机实训板、电子 DIY 样机，配套完整 6800 并口驱动代码，快速搭建人机交互界面。

128×64 COG点阵液晶屏的常见问答

Q1：128×64 COG点阵液晶屏是什么通讯接口，兼容哪种单片机？

A：HTG12864K1-K采用标准 6800 并行总线接口，30PIN FPC 引出完整读写时序，兼容 51、STM32、Arduino 等所有通用工控单片机。

Q2：背光电流多大，需要额外驱动电路吗？

A：背光典型电流 60~80mA，3.3V电压可直接供电，如需调光可外接限流电阻或 MOS 开关。

Q3：低温环境使用会不会出现显示拖影？

A：额定工作温度 - 10℃~60℃，该区间内画面切换流畅，超出低温区间会轻微拖影，不适合零下设备。

Q4：FPC 长度、玻璃丝印可以定制调整吗？

A：HTG12864K1-K支持定制加长 / 缩短 FPC 排线、修改面板丝印、调整整机开孔尺寸。

采购配套服务

现货交付：标准 30PIN 白光背光版本库存充足，常规交期稳定

试样支持：免费提供规格书、结构尺寸图纸、6800 并口驱动时序源码

定制服务：FPC 长度、面板丝印、整机外形尺寸按需修改

技术对接：NT7534 驱动调试、硬件电路一对一全程技术支持

配套配件：背光限流电阻、6800 转接底板可同步供应

产品总结

鑫洪泰 HotDisplay HTG12864K1-K 128×64 COG点阵液晶屏，NT7534 6800高速并口、FSTN半透半反射自带白光背光、加固7mm加厚结构、2.4-3.3V微功耗，是便携检测仪、小型工控、智能家电高性价比图形显示模组。
