132×32 COG点阵液晶屏｜ST7567 SPI接口工业LCD HTG13232Y

鑫洪泰 HotDisplay推出的HTG13232Y 132×32 COG点阵液晶屏，分辨率 132列×32 行，采用 COG 芯片直贴无 PCB超薄工艺，整机厚度1.7mm；内置 ST7567 专用图形驱动芯片，10PIN 标准 FPC 引出四线 SPI 串口，6H 工业俯视视角；搭配 FSTN正显半透半反射面板，出厂无背光，自然光环境可正常可视；宽电压 1.8~3.3V 低功耗设计，工作区间 - 10℃~60℃，体积小巧节省设备内部空间，配套完整结构图纸、SPI 驱动时序、单片机初始化源码。

超薄 COG 工艺 FSTN 半透半反射自然光可视

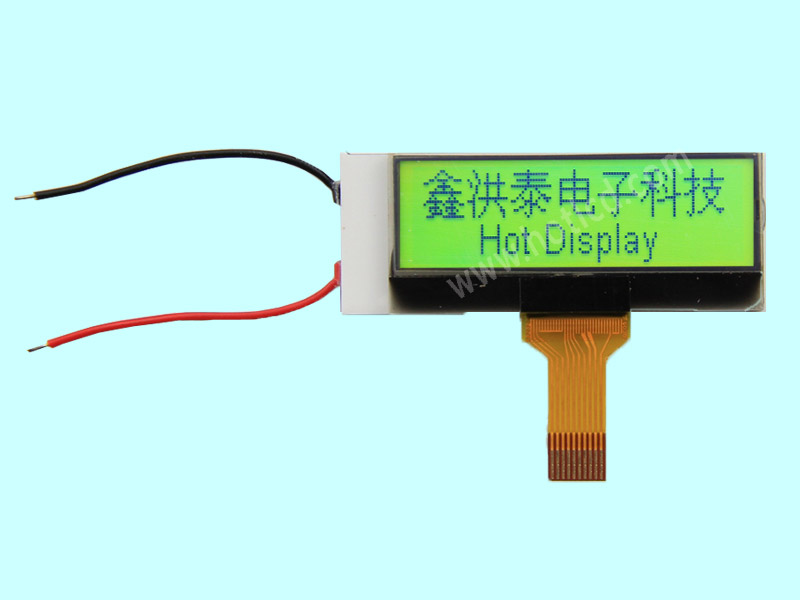

132×32 COG点阵液晶屏采用 COG 芯片绑定玻璃工艺，取消传统 PCB 板，整机外形 78.7×35.9×1.7mm，机身极致轻薄，适配狭小设备开孔。面板为 FSTN正显半透半反射结构，白底黑字显示，无需背光在自然光下即可清晰读取内容，户外 / 无灯设备适配性强；标配 6 点钟工业视角，操作台正面观看无发白、反光失真；点间距 0.22×0.22mm，132×32 全像素独立可控，自由显示中英文、数字、简易图标、状态提示栏。

ST7567驱动 10PIN 四线 SPI 简化布线

132×32 COG点阵液晶屏内置 ST7567 图形驱动 IC，片载大容量显示显存，无需外挂缓存，大幅简化主控外围电路。10Pin FPC 标准排线，仅引出 / CS1、/RES、A0、SCL、SI 核心 SPI 信号，四线串行通讯相比并口节省大量 IO 资源，完美兼容 51、STM32、Arduino 全系列单片机；自带内置升压、稳压电路，无需外接电容升压，硬件电路极简。

1.8-3.3V 宽压微功耗

132×32 COG点阵液晶屏支持 1.8V~3.3V 宽范围单电源供电，典型工作电流仅 100~220μA，休眠低至 0.1μA，超低功耗适配纽扣电池供电的便携设备。工业工作温度 - 10℃~60℃，存储温区 - 30℃~70℃，常温、低温室内设备长期点亮无残影、黑屏；模组自带基础防静电设计，出厂通过跌落、高低温循环可靠性测试，适合小型设备 7×24 小时持续显示。

HTG13232Y 的核心参数表

132×32 COG点阵液晶屏的应用场景

金融安全便携设备

U 盾、加密密钥、手持身份验证器，窄条超薄机身适配小型塑胶壳体，FSTN 半透半反射面板自然光可视无需背光，降低整机功耗延长电池续航。

小型手持检测仪器

温湿度迷你记录仪、便携水质检测仪、手持气体传感器，仅需简易文字状态显示，SPI 串口节省单片机 IO 口。

智能家居微型控制面板

迷你温控器、小型空气检测盒、水表 / 电表副显示条，机身轻薄不占用设备内部安装空间。

嵌入式教学 DIY 样机

STM32/51 单片机实训开发板、电子创客实验模块，配套完整 SPI 驱动源码，快速实现简易人机提示界面。

132×32 COG点阵液晶屏的常见问答

Q1：HTG13232Y搭载 FSTN 半透半反射面板但不带背光，暗处能看清吗？

A：132×32 COG点阵液晶屏为 FSTN 半透半反射面板，完全依靠环境光成像，无光 / 黑暗环境无法看清，暗光使用可自行搭配外置侧背光。

Q2：接口是并口还是串口，需要多少单片机引脚？

A：标准四线 SPI 串口，仅占用 4 个 IO 口，相比传统并口大幅节约主控引脚资源。

Q3：屏幕能显示自定义小图标、进度条吗？

A：可以，全像素独立可控，支持文字、进度条、简易图标、设备状态提示图案自由绘制。

采购配套服务

现货交付：标准 10PIN 无背光版本库存充足，常规交期稳定

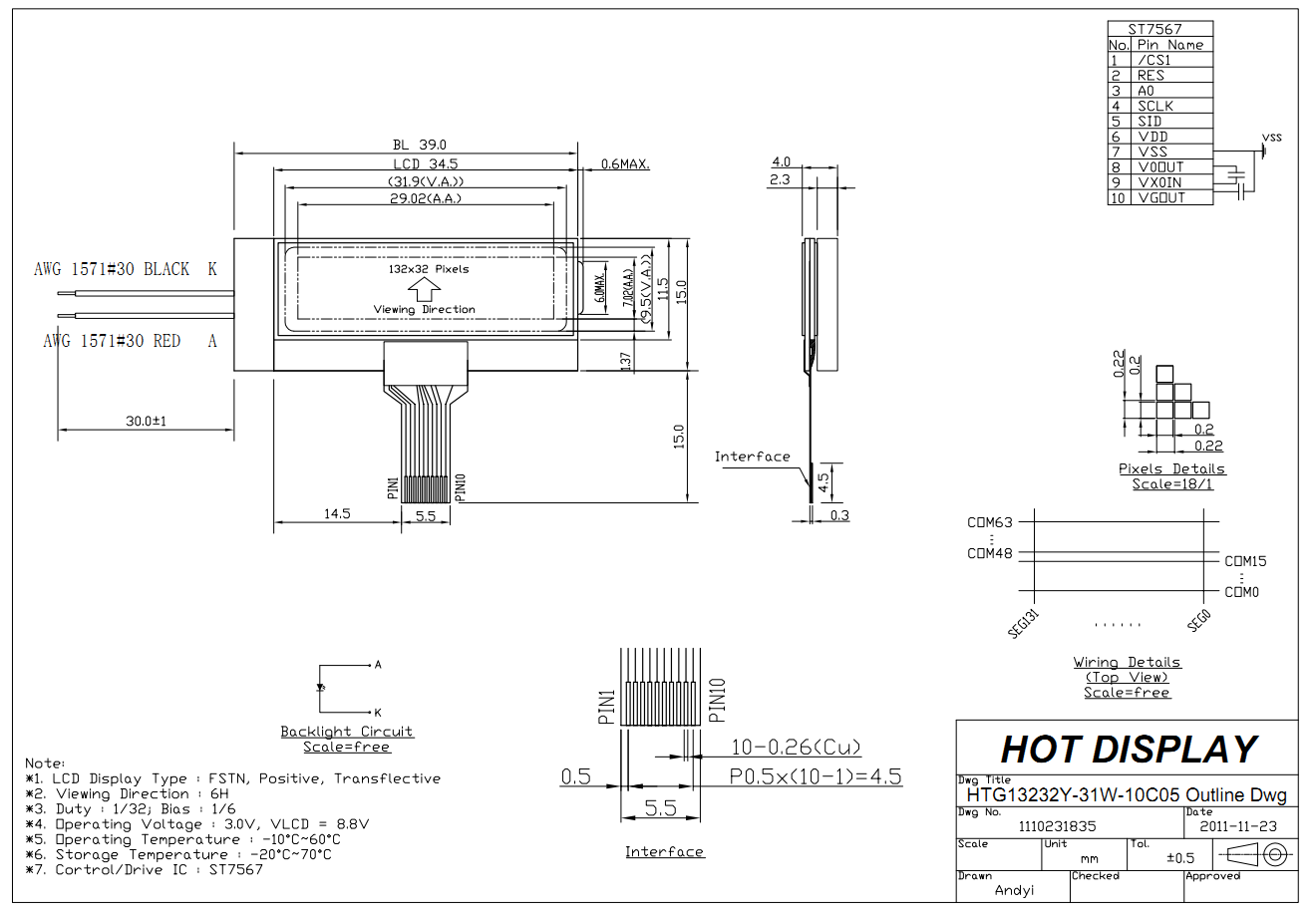

试样支持：提供规格书、结构尺寸图纸、SPI 驱动时序与源码

定制服务：FPC 长度、面板丝印、外形开孔尺寸按需修改

技术对接：SPI 驱动调试、硬件电路全程技术支持

鑫洪泰 HotDisplay HTG13232Y 132×32 COG点阵液晶屏，ST7567 四线 SPI 串口驱动、FSTN 半透半反射自然光可视、超薄 1.7mm 机身、1.8-3.3V 微功耗，是 U 盾、迷你检测仪、小型智能家居设备低成本微型显示方案。
