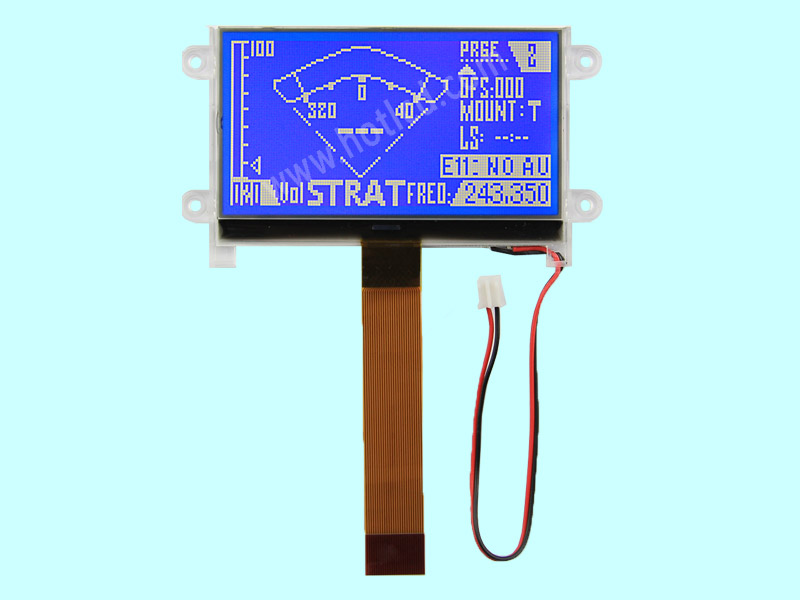

128×64 COG单色点阵屏｜ST7565R驱动工业 LCD屏 HTG12864-61B

鑫洪泰 HotDisplay 推出的HTG12864-61B 128×64 COG单色点阵屏，标准 128 列 ×64 行图形点阵，COG 芯片直贴超薄工艺，整机厚度仅 5.5mm；内置 ST7565R 专用点阵驱动芯片，36PIN 标准 FPC 引出 8 位 MCU 并行接口，6H 标准俯视视角，白光 LED背光搭配STN蓝底负显透射面板；3.3V 单路低压供电，低功耗待机设计，-20℃~70℃宽温稳定运行，适配各类小型工控、检测仪器、便携设备，配套完整规格图纸。

COG 超薄 STN 单色面板 6H 标准工业视角

128×64 COG单色点阵屏采用 COG 芯片绑定工艺，省去厚重 PCB，整机外形 93.7×50.0×5.5mm，轻薄易嵌入设备狭小开孔。有效显示区域 66.52×33.24mm，点间距 0.52×0.52mm，128×64 完整点阵，可同时显示中英文、曲线、图标、数字；STN蓝底负显透射式显示方案，蓝色底色白色字符，对比度清晰，标配 6 点钟俯视工业视角，操作台正面观看无发白、色偏；白光 LED 背光均匀柔和，该面板为透射式，依靠背光实现画面显示，背光亮度稳定，长期使用无明显衰减。

ST7565R 驱动 36PIN 8 位 MCU 并行接口

内置 ST7565R 图形驱动 IC，片载大容量显存，无需外挂存储，简化主控外围电路。36Pin 标准 FPC 排线，完整 MCU 8 位并行总线，引脚包含 CS 片选、复位、A0 数据命令、WR 读写、D0~D7 数据总线、背光控制、升压电容引脚，电路设计成熟通用，兼容 51/STM32/Arduino 全系列单片机，开发门槛低，配套完整驱动例程。

3.3V 低功耗 -20~70℃宽温稳定运行

整机标准 3.3V 供电，工作电流微小，休眠模式微安级功耗，适配电池供电手持设备，有效延长续航。工业温区覆盖 -20℃低温至 70℃高温，车间、室内设备长期点亮无黑屏、残影故障；128×64 COG单色点阵屏自带基础 ESD 防护，抵御静电干扰，通过高低温、振动全套可靠性测试，适合长期不间断运行设备。

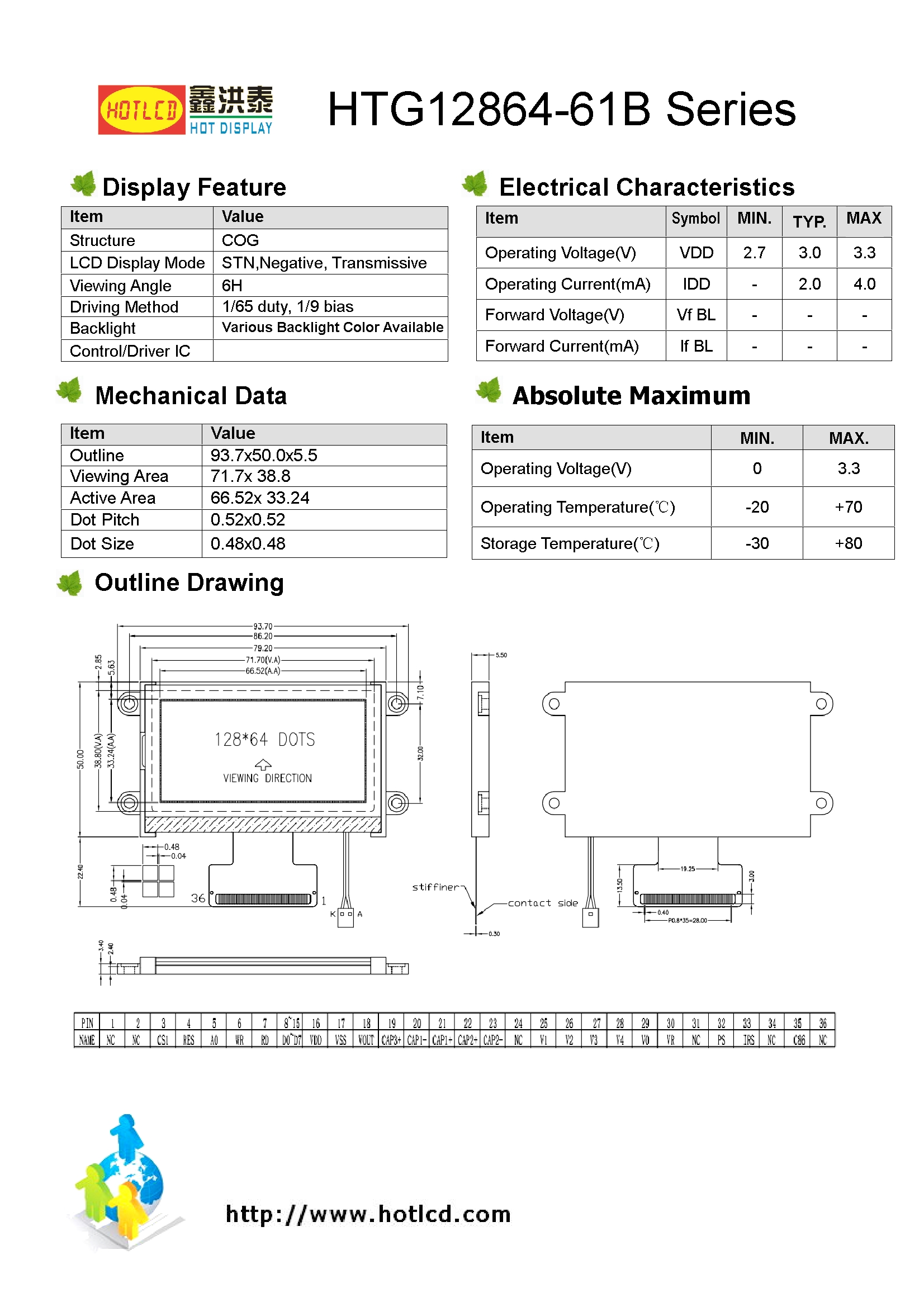

HTG12864-61B的核心参数表

128×64 COG单色点阵屏的典型适配应用场景

工业检测仪表

流量计、温湿度变送器、压力检测仪、脂肪测定仪，12864 大屏可显示参数曲线与故障报警，3.3V 低功耗适配便携手持机型。

小型工控控制器

PLC 副屏、变频器、温控器、充电桩控制面板，6H 俯视视角适配设备操作台面，单色屏长期通电无烧屏。

智能家居设备

温控面板、空气净化器、门禁对讲、智能水表，超薄 5.5mm 厚度不占用设备内部空间。

嵌入式 DIY 与教学设备

51/STM32 单片机实训、开发板显示样机，配套完整驱动代码，快速完成人机界面开发。

128×64 COG单色点阵屏的常见问答

Q：128×64 COG单色点阵屏使用什么驱动芯片？

A：内置 ST7565R 专用图形点阵驱动，自带显存，无需外挂缓存。

Q：接口是多少引脚，支持什么通讯方式？

A：36PIN 标准 FPC，8 位 MCU 并行接口，适配各类通用工业单片机。

Q：背光颜色可以定制吗？

A：标准白光背光，可按需定制黄绿、蓝色背光、调整背光亮度。

采购配套服务

HTG12864-61B 标准型号常备现货，一站式配套服务：

现货交付：36PIN 白光标准版本库存充足，交期稳定；

试样支持：提供规格书、结构尺寸图纸；

定制服务：背光颜色、FPC 长度、丝印、整机尺寸按需修改；

鑫洪泰 HotDisplay HTG12864-61B 128×64 COG单色点阵屏，ST7565R 驱动、36PIN MCU 并行接口，6H 工业标准视角、3.3V 低功耗、超薄 5.5mm 机身，采用STN蓝底负显透射面板，是工业仪表、手持检测、智能家居设备高性价比单色显示方案。
