96×96 COG点阵液晶显示屏｜FSTN正显半透半反射 HTG9696A

鑫洪泰 HotDisplay推出的HTG9696A小型COG点阵液晶显示屏，标准 96 (H)×96 (V) 正方形图形点阵； FSTN 正显半透半反射面板，6H俯视视角；内置 SSD1848 图形驱动芯片，支持 6800/8080 并行、3 线 / 4 线 SPI 四种通讯协议自由切换；整机超薄 2.8mm，28PIN 标准 FPC 排线，3.3V 单电源低功耗，体积小巧适配各类微型设备。

FSTN 正显半透半反射 COG 超薄工艺

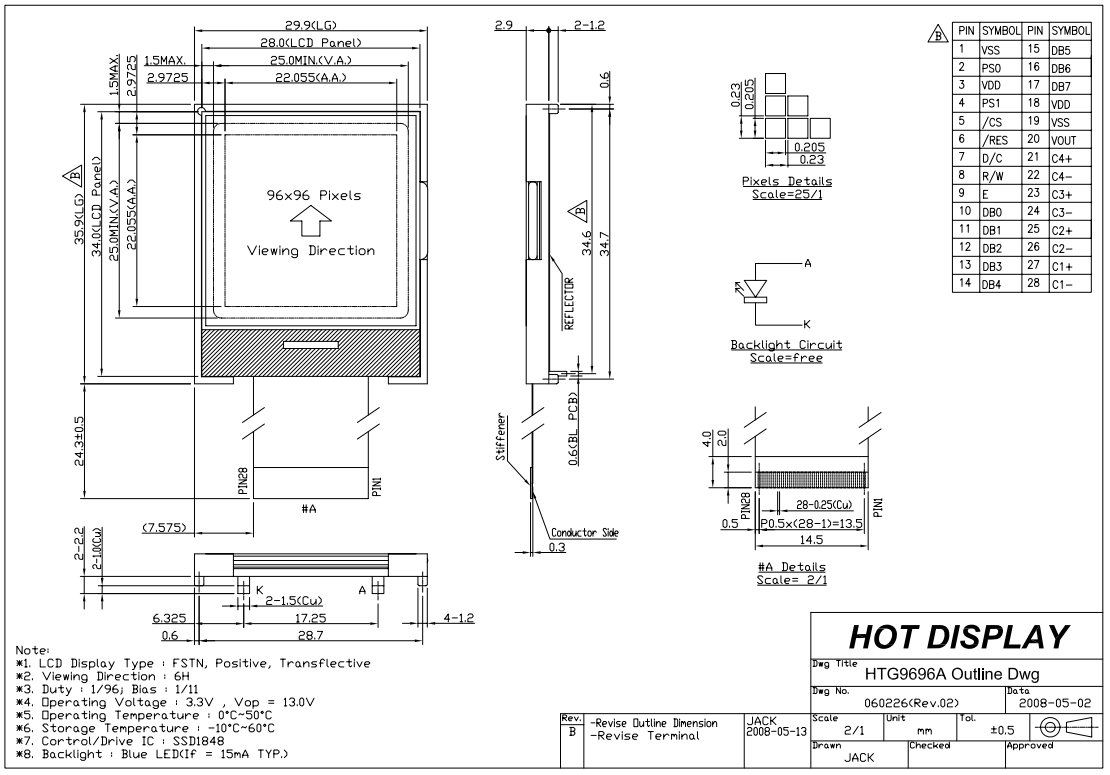

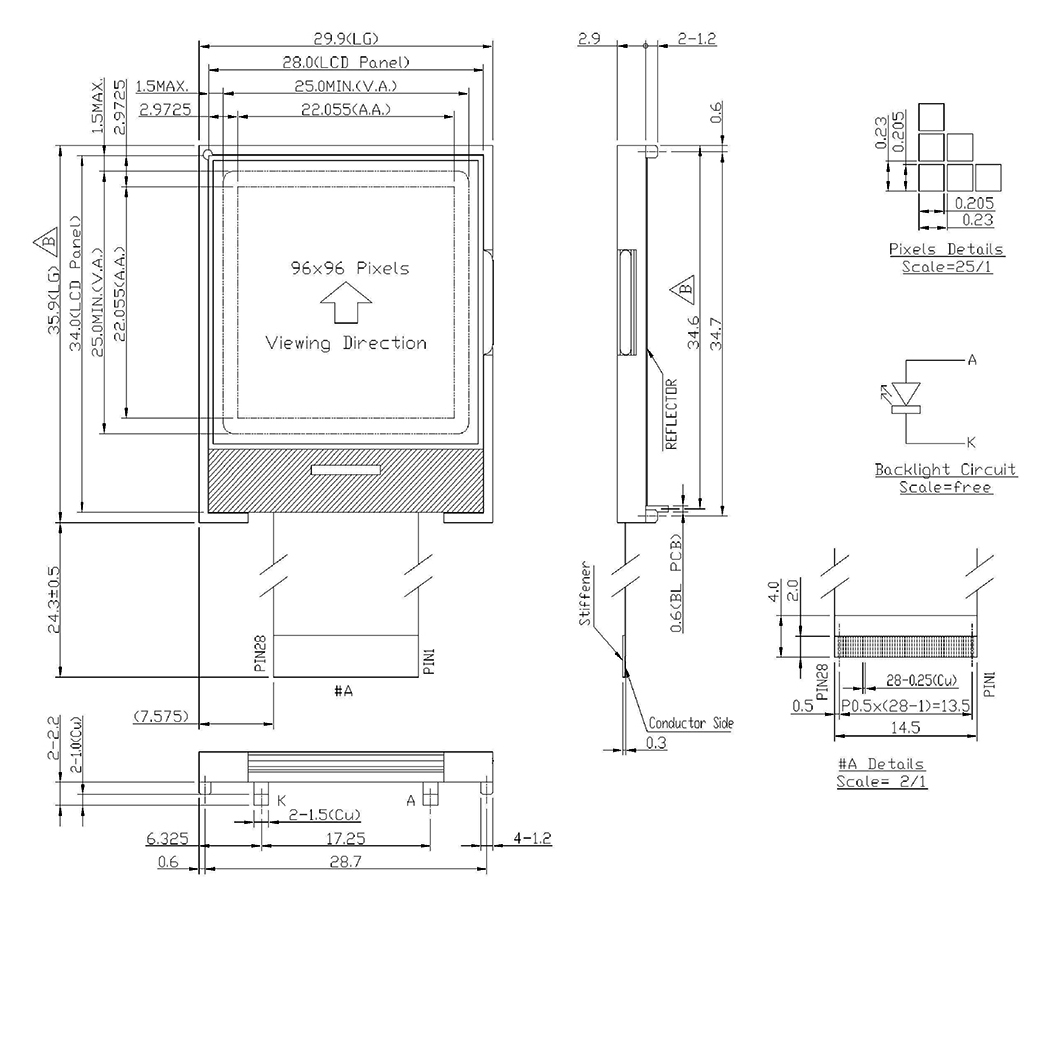

96×96 COG点阵液晶显示屏采用 COG 芯片直贴玻璃工艺，驱动 IC 直接绑定液晶基板，省去厚重 PCB 板，整机外形尺寸 29.9×35.9×2.8mm，轻薄紧凑，适配小型设备开孔安装。

FSTN 正显半透半反射光学结构，自然光环境无需点亮背光即可清晰读取文字、曲线；暗光环境搭配 LED 背光，图文层次分明，对比度优秀；标准 6H 俯视视角，操作台、手持设备观看无泛白、色偏，读数稳定清晰。

SSD1848 四合一多接口驱动

搭载原厂 SSD1848 专用点阵驱动 IC，片内集成大容量显存，无需外挂存储元件，简化主控外围电路。通过 PS0、PS1 引脚硬件配置，可切换 4 种主流通讯模式，无需更换显示屏：

6800 并行接口：高速刷新，适合实时曲线设备；

8080 并行接口：通用工控单片机适配；

4 线 SPI 串口：读写双向，功能完整；

3 线 SPI 串口：仅写模式，节省 MCU IO 引脚。

3.3V 低压低功耗 工业宽温稳定运行

整机仅3.0~3.6V 单电源供电，典型工作电压 3.3V，无需外置升压电路，待机微安级超低电流，适配电池供电手持设备、穿戴产品，大幅延长单次续航。背光独立引脚可控，支持硬件开关与 PWM 多级调光，按需降低整机功耗。

96×96 COG点阵液晶显示屏具备基础 ESD 防护，工作温度 0℃~+50℃，储存温度 - 10℃~+60℃，温区适配家用设备、室内小型工业仪器，高低温环境无拖影、暗屏故障。

HTG9696A-31B-28K06 核心参数表

96×96 COG点阵液晶显示屏的典型适配应用场景

便携式检测与穿戴设备

适配手持测温仪、气体检测仪、智能手环、健康穿戴设备，2.8mm 超薄厚度利于整机小型化；SPI 串口占用引脚少，3.3V 低功耗延长电池续航；半透半反射面板户外自然光可读数，无需常亮背光省电。

小型工业仪表与传感器终端

适配压力变送器、温湿度采集器、流量监测仪表，正方形点阵可显示数据、曲线、故障图标；多接口兼容各类工控单片机，无电磁干扰，车间室内温区稳定运行。

智能家居控制面板

适配温控器、空气净化器、充电桩副屏、智能门锁，体积小巧不占用内部结构；单色屏长期通电无烧屏老化，开发成本远低于彩色显示屏。

嵌入式开发教学 DIY

适配 STM32、51、Arduino 学习开发板，四套通讯接口完整例程，适合高校电子实训、DIY 工控项目、传感器数据显示样机。

96×96 COG点阵液晶显示屏的常见问答 FAQ

Q：96×96 COG点阵液晶显示屏使用什么驱动芯片？

A：内置 SSD1848 图形驱动 IC，片内自带显存，无需外接缓存芯片。

Q：支持几种通讯接口，切换需要换屏吗？

A：支持 6800/8080 并行、3 线 / 4 线 SPI 四种协议，调节 PS0、PS1 引脚即可切换，无需更换显示屏。

Q：面板是什么类型，不开背光能看清吗？

A：规格书标准 FSTN 正显半透半反射面板，自然光环境无需开启背光也可清晰读取数值。

采购与技术配套服务

HTG9696A 系列常备标准现货，一站式配套服务：

现货交付：28PIN 标准 3.3V 版本库存充足，交期稳定；

样品支持：提供完整规格书、外形尺寸图纸、全套驱动源码；

定制服务：背光、排线、丝印、结构尺寸按需调整；

鑫洪泰 HotDisplay 96×96 COG点阵液晶显示屏，FSTN正显半透半反射面板搭配 SSD1848 多协议驱动，6H 俯视视角、3.3V 超低功耗、2.8mm 超薄结构，是穿戴设备、小型仪表、智能家居的高性价比单色显示方案。
