类型：COG
显示像素：128x64
外形尺寸(mm) ：49.0x35.5x2.8
VA尺寸(mm)：45.2x26.9
AA尺寸(mm) ：40.92x24.38
点间距mm：0.38x0.32
有效尺寸mm：40.92x24.38
应用：仪器仪表
视角：6H
背光/亮度：白光
引脚：FPC-28PIN
接口方式：MCU
特殊说明：抗静电ESD 8KV
工作温度：-20~70℃
供电电压：3.3v
驱动芯片：ST7565R

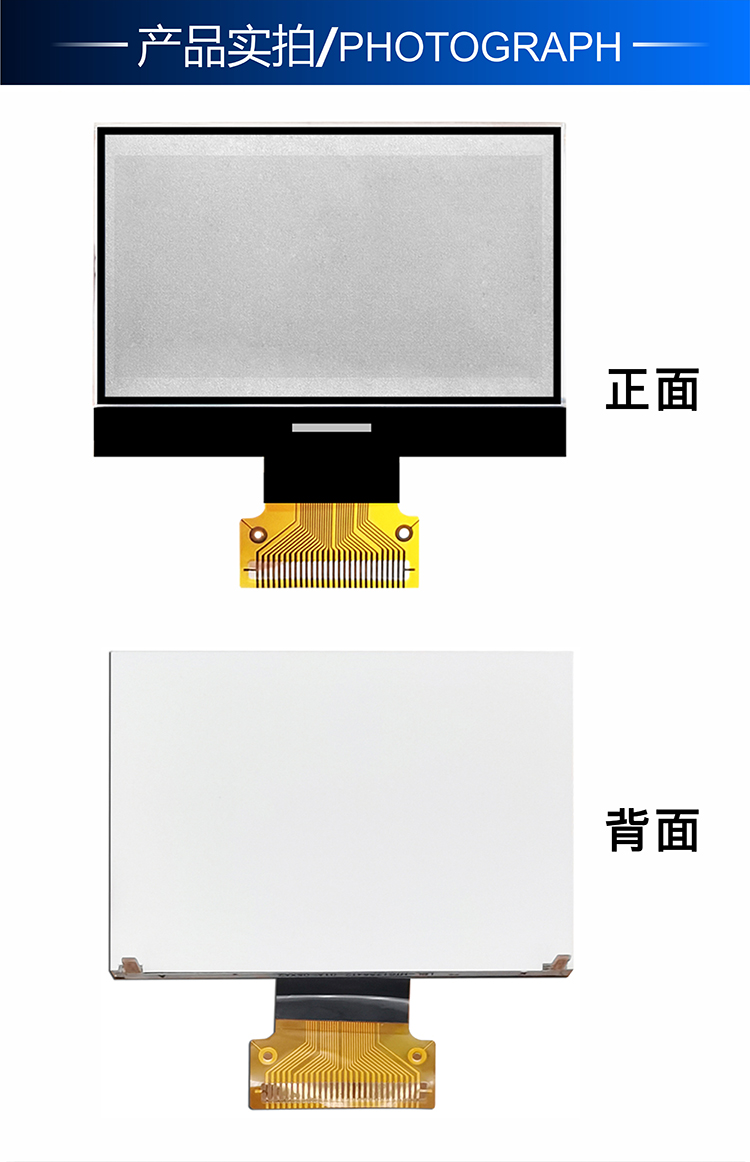

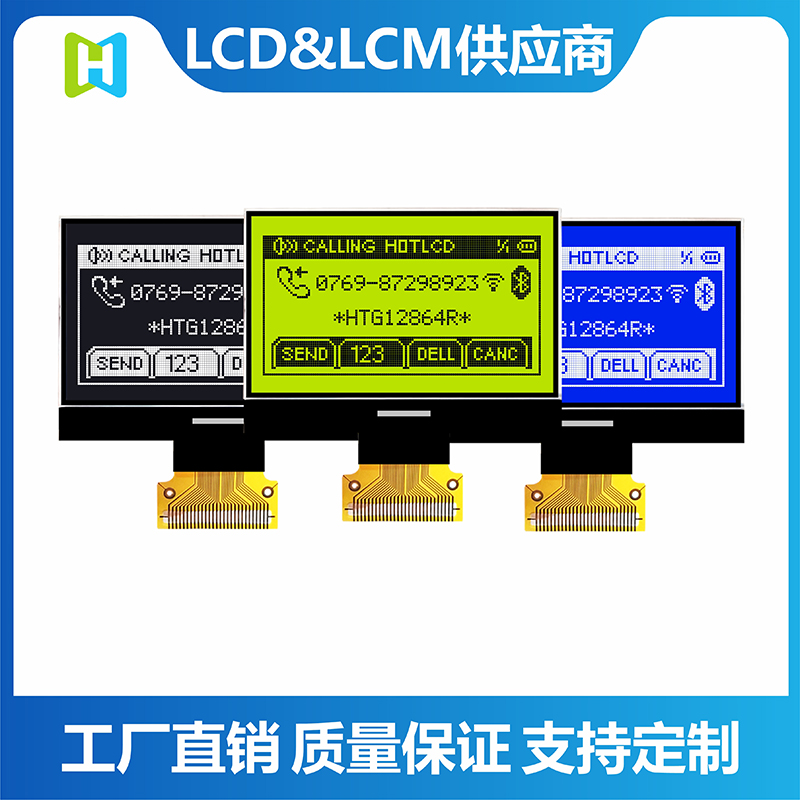

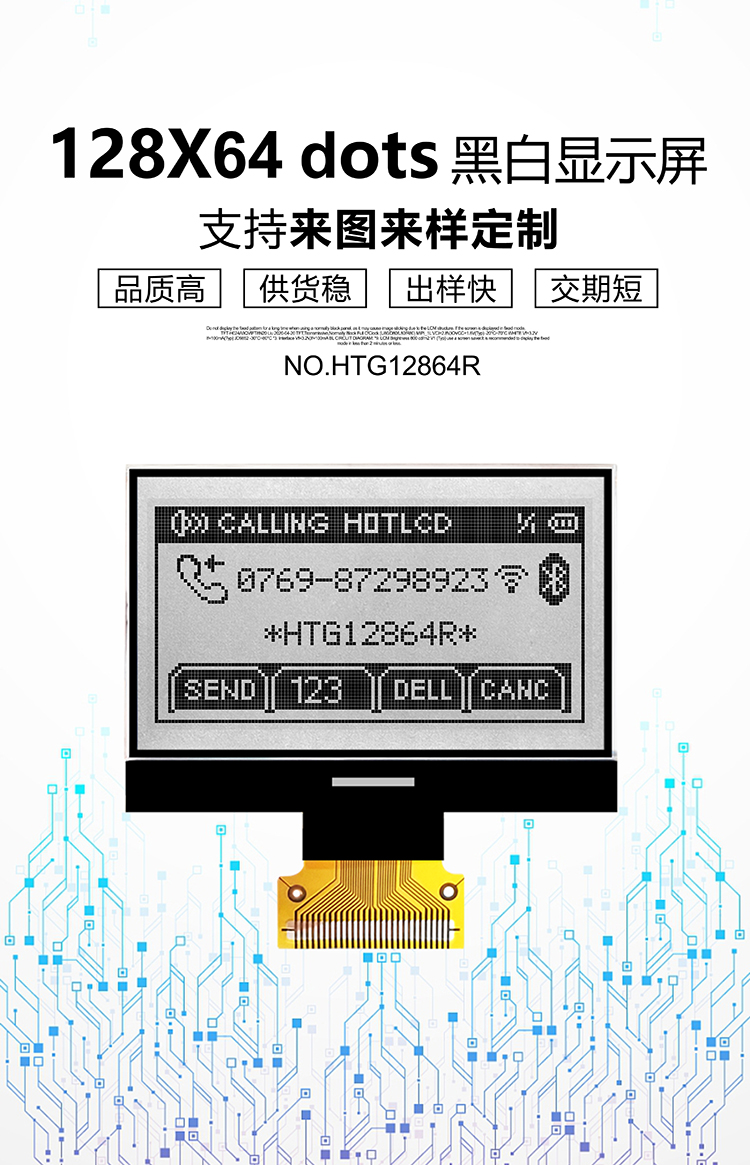

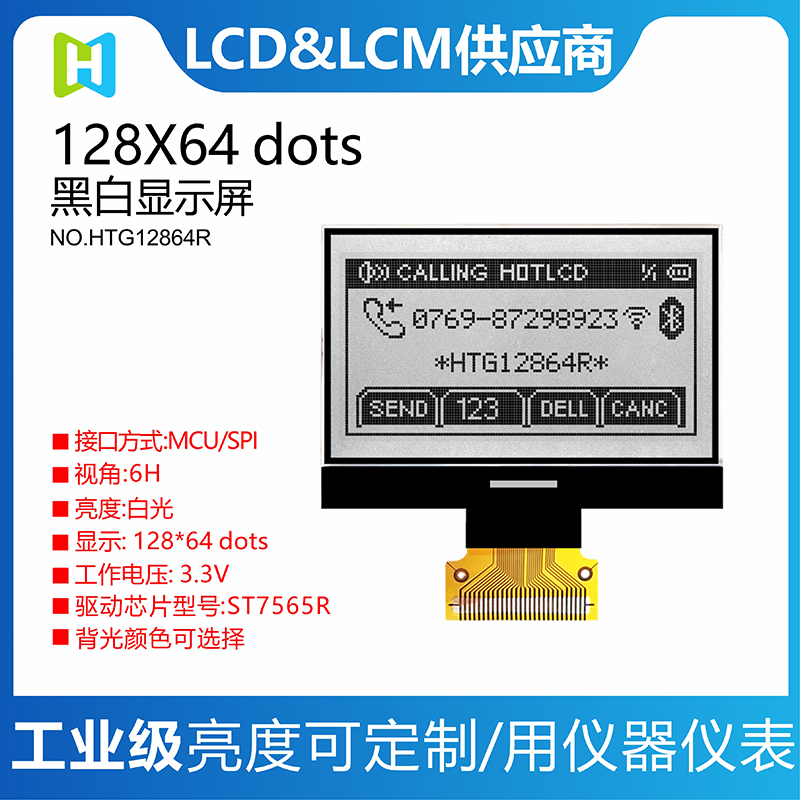

鑫洪泰 HotDisplay 推出的HTG12864R 小型COG点阵液晶显示屏，标准 128×64 图形点阵分辨率；采用 STN 负显，最佳 6H 视角；内置 ST7565R 图形驱动芯片，支持 MCU 接口；3.3V 低压供电，整机超薄仅 2.8mm，28PIN 标准 FPC 排线，体积小巧、功耗更低，广泛适配工业计量仪表、手持检测设备、小型控制器、嵌入式开发实训。

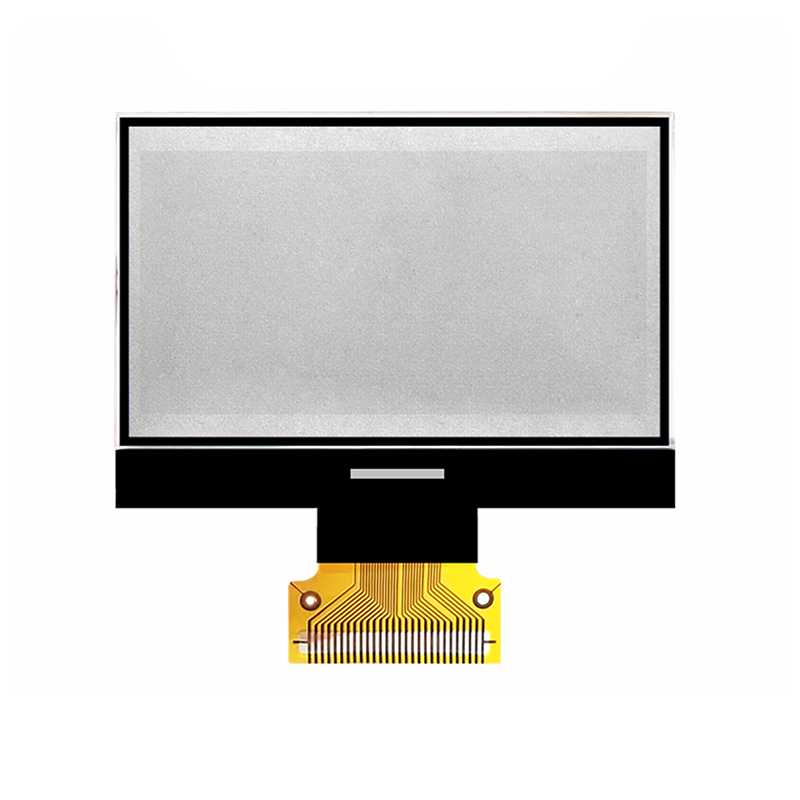

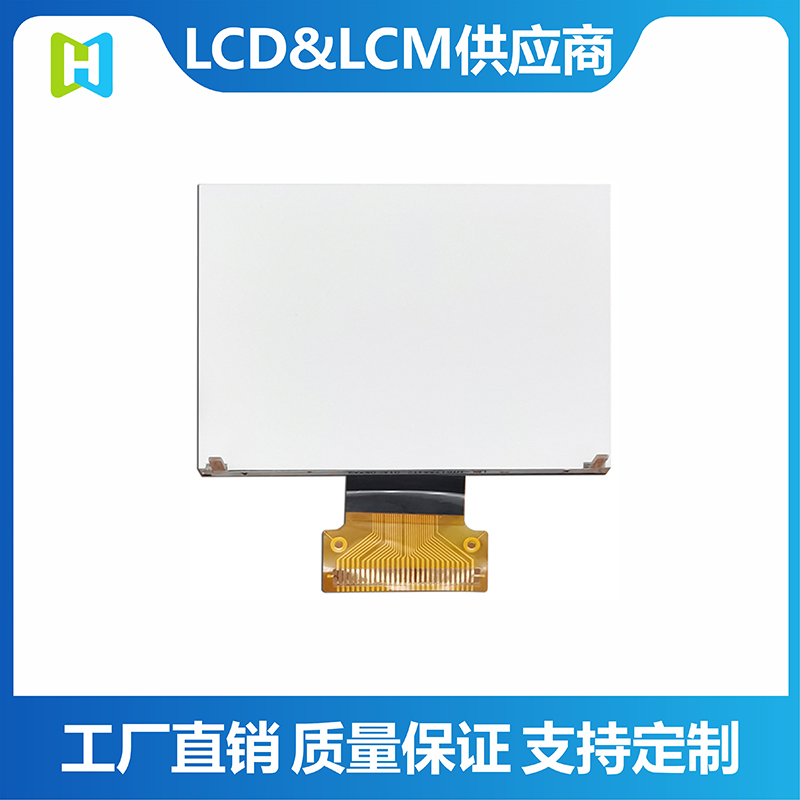

128×64 COG点阵液晶显示屏采用COG芯片直贴玻璃工艺，驱动 IC 直接绑定液晶基板，省去厚重 PCB 结构，整机外形尺寸 49.0×35.5×2.8mm，轻薄小巧，适配各类小型设备开孔安装。
128×64 COG点阵液晶显示屏采用 STN 负显结构，屏幕标准 6H 俯视视角，日常操作台、手持设备俯视观看无泛白、偏色，读数体验稳定。
点阵液晶显示屏搭载成熟 ST7565R 专用驱动芯片，片内集成显存，无需额外外挂存储元件，简化主控外围电路。
MCU 并行 8bit 接口：数据传输速度快，适合实时曲线、数值高频刷新的计量设备；
出厂配套完整时序文档、各型号单片机初始化例程，51、STM32、Arduino 均可快速移植，缩短产品开发周期。
整机支持 3.3V 单电源输入，无需额外升压电路，待机电流极低，适合电池供电的手持检测仪、无线传感终端，有效延长设备续航时长。背光引脚独立引出，支持硬件开关、PWM 多级调光，可根据环境亮度灵活控制背光功耗。
产品具备基础防静电 ESD 性能，工作温度区间 - 20℃~+70℃，储存温度 - 30℃~+80℃，高低温、车间潮湿环境均可稳定工作。

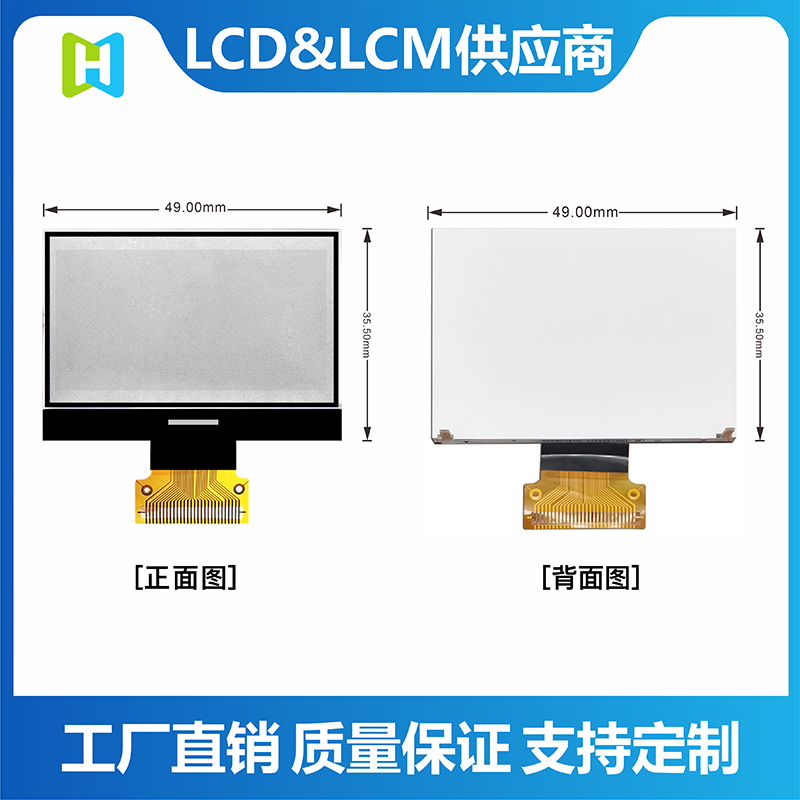

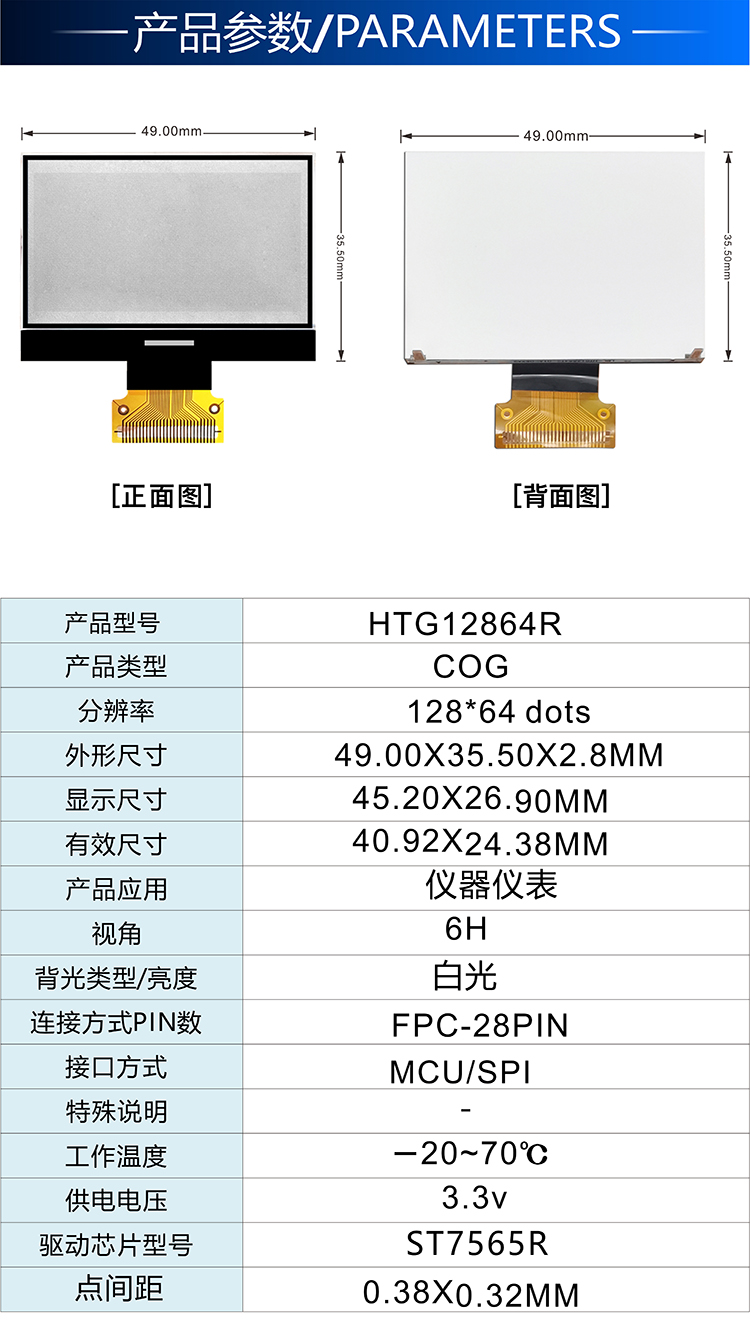

参数分类 | 规格详情 |
|---|---|
产品型号 | HTG12864R-25W-28K06 |
产品类型 | COG 点阵液晶显示屏 |
点阵分辨率 | 128 (H)×64 (V) 单色图形点阵 |
驱动 IC | ST7565R |
液晶面板 | STN 负显 |
最佳视角 | 6H（6 点钟视角） |
驱动占空 / 偏压 | 1/64 Duty、1/9 Bias |
供电电压 | 典型 3.3V（2.8~3.6V 适配） |
通讯接口 | MCU 并行 8bit / SPI 串口 |
FPC 引脚 | 28PIN 标准排线 |
背光类型 | 白色 LED 背光 |
外形尺寸 | 49.00(H)×35.50(V)×2.80(D)mm |
可视窗口 VA | 45.20×26.90mm |
有效显示 AA | 40.92×24.38mm |
点间距 | 0.38(H)×0.32(V)mm |
工作温度 | -20℃ ~ +70℃ |
储存温度 | -30℃ ~ +80℃ |
环保标准 | RoHS 合规 |
适配流量计、压力变送器、温湿度控制器、数显仪表，128×64 点阵可显示数字、曲线、故障报警图标；半透面板户外自然光可读，3.3V 低功耗适配就地电池仪表，6H 俯视视角匹配设备操作台安装习惯。
气体检测仪、水质分析仪、手持测温仪等便携设备专用点阵液晶显示屏，整机厚度仅 2.8mm，利于设备小型化；SPI 串口节省单片机 IO，低功耗设计延长单次充电使用时长，黑白显示读数直观稳定。
温控面板、充电桩副屏、无线传感终端均可适配，体积小巧不占用设备内部空间，单色显示长期通电无残影、老化问题，整机开发成本低于彩色显示屏。
适配 51、STM32、Arduino 开发学习板，并行、串口双接口满足不同开发方案，配套完整驱动源码，适合高校实训、DIY 工控、智能硬件研发测试。
Q：128×64 COG点阵液晶显示屏采用什么驱动芯片？
A：内置 ST7565R 图形驱动 IC，片内自带显存，无需外接缓存芯片。
Q：单片机 3.3V 能否直接驱动？
A：典型 3.3V 供电，2.8~3.6V 区间均可稳定工作，单片机 IO 可直接驱动，无需升压模块。
Q：支持哪些定制改动？
A：可定制背光颜色、FPC 排线长度、面板丝印、引脚定义，小批量可提供测试样品。
HTG12864R 系列常备标准现货，一站式配套服务：
现货交付：28PIN 标准 3.3V 型号库存充足，交期稳定；

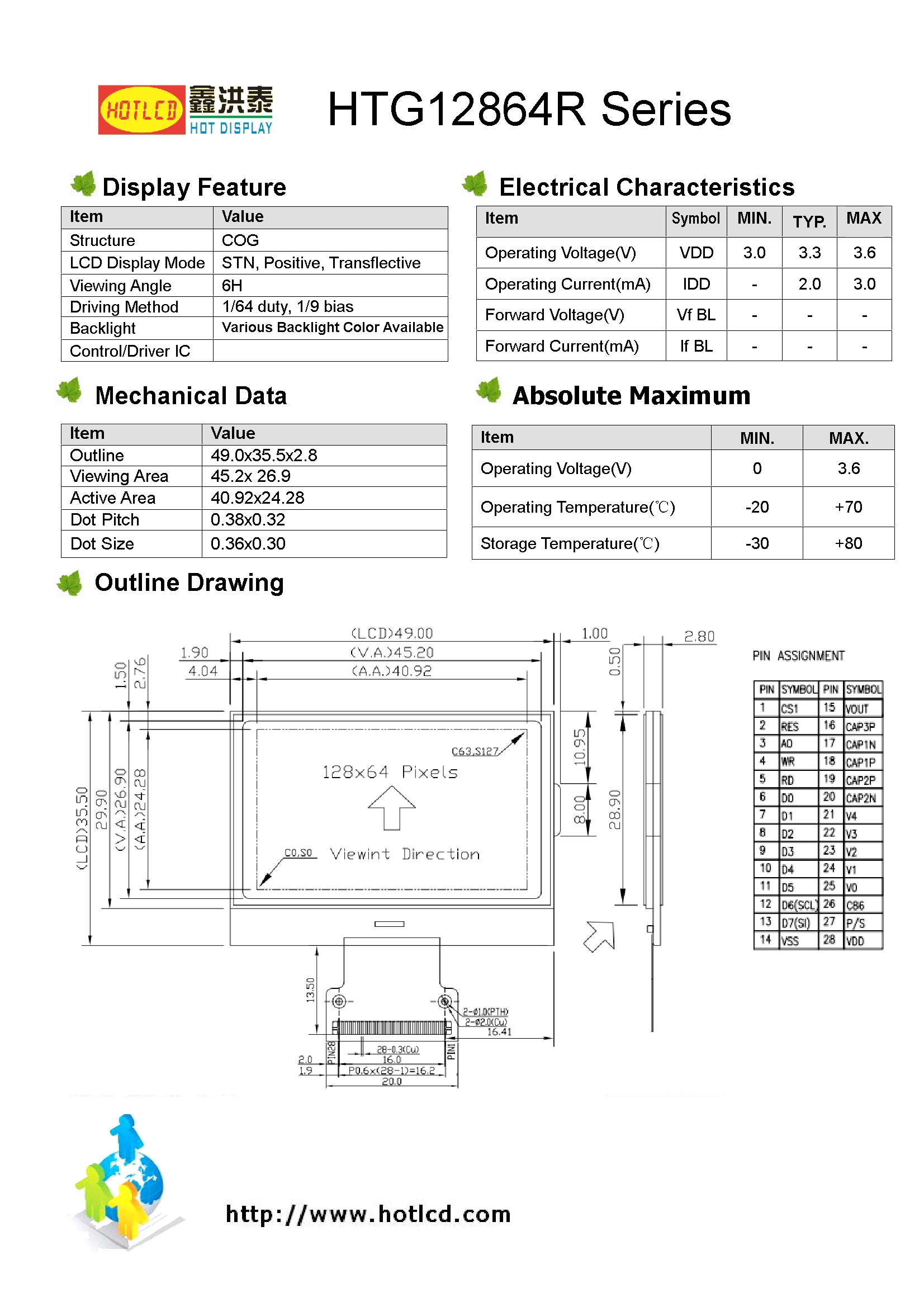

样品支持：提供规格书、外形尺寸图纸；
定制服务：背光、排线、面板丝印、结构尺寸均可调整。
鑫洪泰 HotDisplay HTG12864R-25W-28K06 128×64 COG点阵液晶显示屏，ST7565R 低功耗方案，6H 俯视 STN 单色屏，超薄小型化，是工业仪表、手持检测仪、嵌入式开发高性价比单色显示方案。
