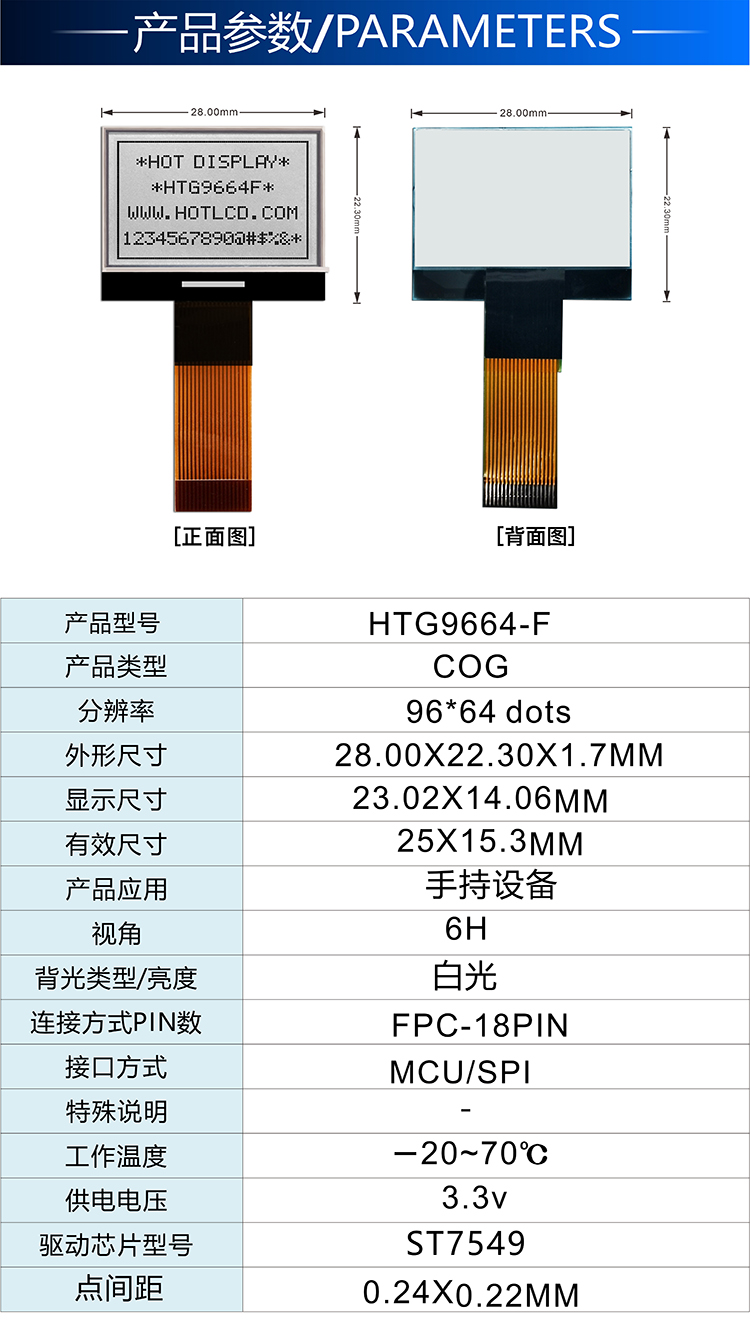

类型：COG
显示像素：96x64

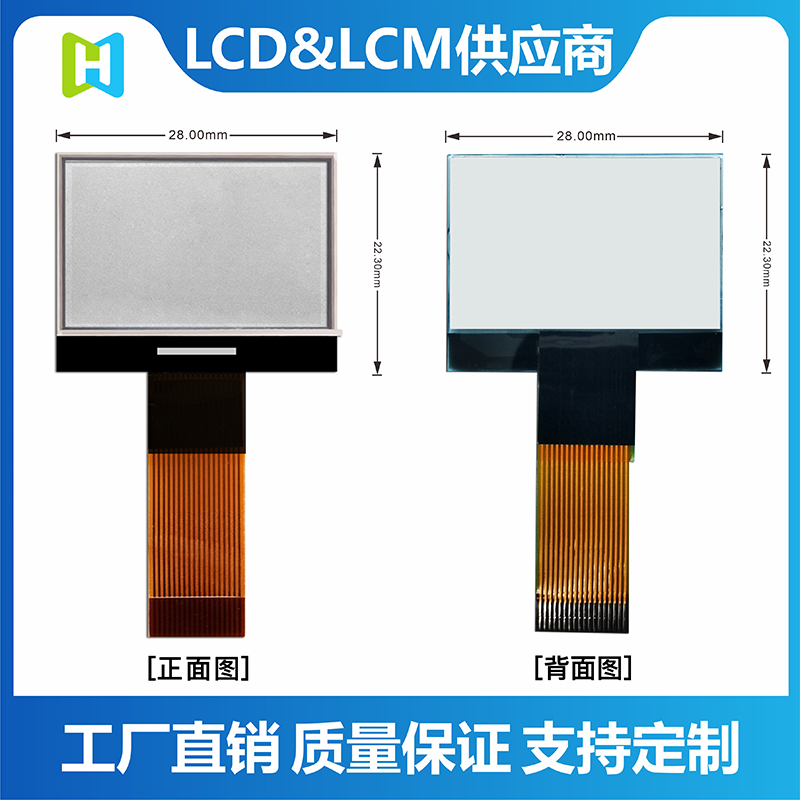

外形尺寸(mm) ：28.0x22.3x1.7
VA尺寸(mm)：25.0x15.3
AA尺寸(mm) ：23.02x14.06
点间距mm：0.24x0.22
有效尺寸mm：23.02x14.06
应用：手持设备
视角：6H
背光/亮度：白光
引脚：FPC-18PIN
接口方式：MCU
特殊说明：抗静电ESD 8KV
工作温度：-20~70℃
供电电压：3.3v
驱动芯片：ST7549

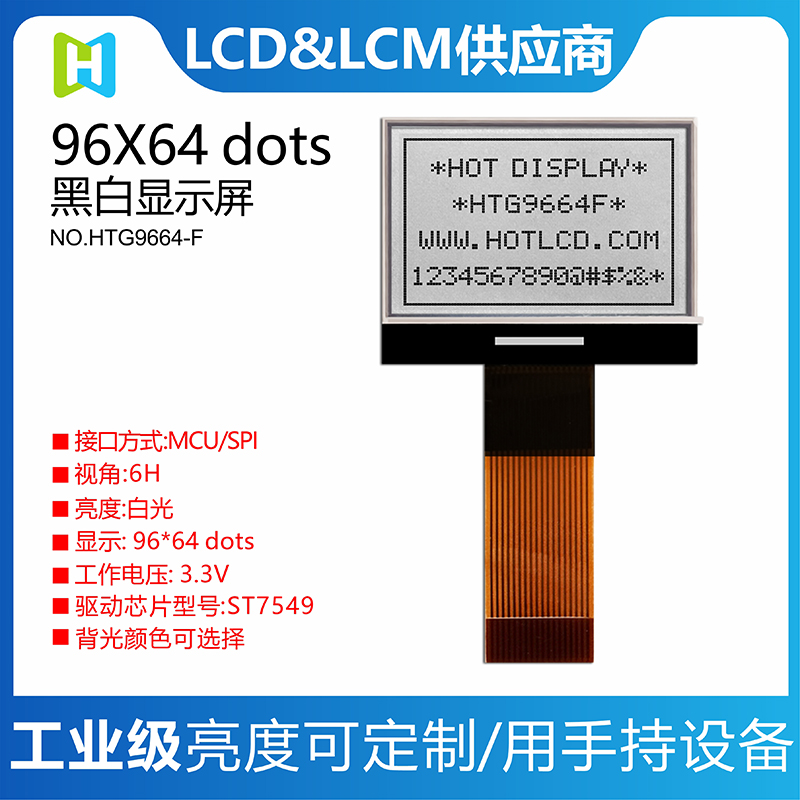

鑫洪泰HTG9664F-31W-18C05一体化COG单色点阵液晶屏，内置ST7549驱动 IC，96x64标准图形分辨率；96x64 COG点阵液晶屏采用FSTN正显半透半反射液晶面板，6H可视方向，1/65 占空比、1/9 偏压驱动，支持 SPI、并行、I2C 多接口模式，3.3V 典型供电，搭配白色 LED 背光，超小紧凑尺寸，低功耗设计，广泛适配小型工业仪表、便携检测设备、智能终端，全套尺寸图纸、初始化驱动代码免费配套。
96x64 COG点阵液晶屏采用COG芯片直贴玻璃工艺，驱动IC直接绑定液晶基板，省去厚重 PCB，整机体积小巧，外形尺寸仅 31.0×25.4×13.9mm，适配设备狭小安装空间。一体化结构装配便捷，批量生产一致性高，抗震抗温表现稳定，适合紧凑型嵌入式设备使用。
96x64 COG点阵液晶屏搭载专用 ST7549 图形驱动 IC，内置显存，无需外挂存储芯片，简化主控外围电路。硬件通过 PS 引脚配置，支持多种通讯模式，无需更换屏幕即可适配不同主控平台：
SPI串行接口：包含3线 SPI、4 线 SPI 两种时序，引脚占用少，适配 IO资源紧张的小型单片机；
并行接口：兼容8080、6800 两种并行总线，数据传输速度快，适合动态刷新场景；
I2C接口：仅需两根信号线即可完成通讯，接线简洁，适配多设备级联方案。
液晶显示类型为 FSTN Positive Transflective，兼具反射与透射双重光学特性。采光充足环境下依靠自然光即可清晰读取信息，无需开启背光；暗光环境开启白色 LED 背光，保障画面可视，适配多样使用场景。
屏幕标准 6H 可视方向，常规安装角度下画面均匀清晰，无发白、色偏问题，长时间观测视觉舒适，适配仪表类产品使用需求。驱动方式采用 1/65 占空比、1/9 偏压，显示对比度稳定，画面一致性好。
工作电压覆盖1.7~3.3V，典型值3.3V，工作电流低，待机功耗小，适合电池供电的便携、小型设备，有效提升续航时长。
标配白色LED背光，典型正向电压 3.1V，工作电流 30mA；背光引脚独立引出，支持硬件开关或 PWM 调节亮度，适配不同光线环境。

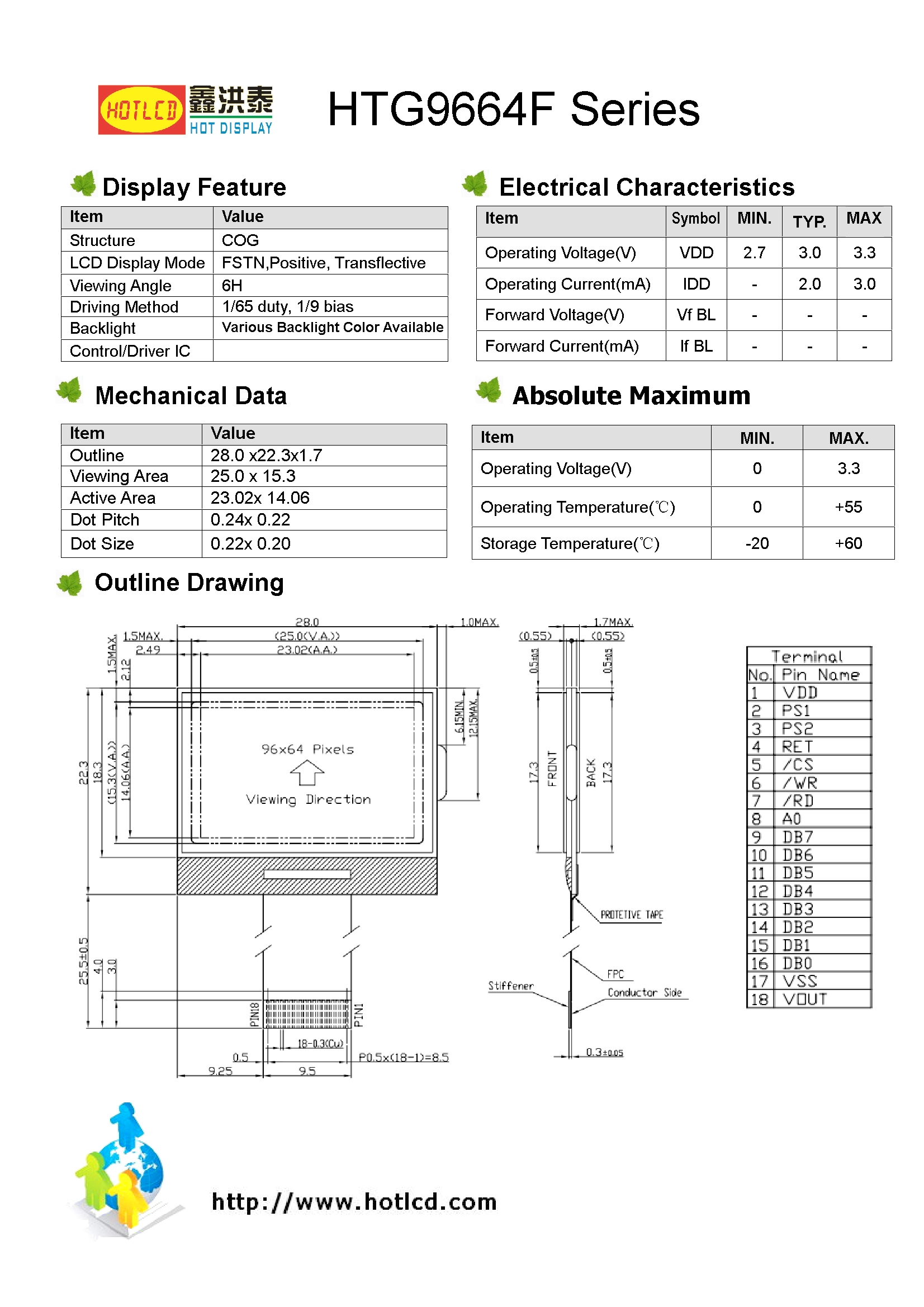

| 参数分类 | 规格详情 |
|---|---|
| 产品型号 | HTG9664F-31W-18C05 |
| 点阵分辨率 | 96×64 单色图形点阵 |
| 驱动 IC | ST7549 |
| 液晶显示类型 | FSTN Positive Transflective |
| 液晶模式 | FSTN 正显 半透半反射 |
| 驱动方式 | 1/65 Duty，1/9 Bias |
| 可视方向 | 6H |
| 工作电压 | 1.7~3.3V，典型 3.3V 低压低功耗 |
| 背光类型 | 白色 LED 背光 |
| 背光参数 | Vf=3.1V，If=30mA（典型值） |
| 支持接口 | SPI (3 线 / 4 线)、8080/6800 并行、I2C |
| 外形尺寸 | 31.0×25.4×13.9mm |
| 工作温度 | 0℃ ~ +55℃（无凝露） |
| 储存温度 | -20℃ ~ +60℃（无凝露） |
| 屏幕工艺 | COG 芯片直贴 |
| 环保标准 | RoHS 合规 |
小型工业仪表
适配温控器、计数器、压力表、小型计量仪表等设备，超小尺寸满足紧凑型仪表安装需求；多接口兼容各类仪表主控方案，低功耗设计适配电池供电的离线仪表，半透半反射面板支持户外自然光下读取数据。
便携检测设备
适配便携式检测仪、手持采集终端、穿戴式监测设备等产品，3.3V 低压低功耗设计有效延长电池续航；COG 轻薄结构减轻设备整体重量，白色背光保障暗光环境下清晰可视。
智能家居与消费电子
适配智能传感器、小型中控面板、家电状态显示屏、穿戴设备等产品，I2C/SPI 接口接线简洁，便于整机硬件设计；紧凑尺寸适配产品小巧外观需求，稳定的显示效果适配日常高频使用场景。
嵌入式开发与教学实训
适配 51 单片机、STM32 等嵌入式开发平台、教学实训装置，多接口模式支持不同开发方案，配套完整驱动资料与技术支持，降低开发与教学门槛，缩短项目落地周期。
Q：这款屏幕的驱动芯片和液晶显示类型分别是什么？
A：搭载ST7549 专用图形驱动 IC，内置显存；液晶显示类型为 FSTN Positive Transflective，FSTN 正显半透半反射结构。
Q：支持哪些通讯接口？需要更换硬件切换吗？
A：支持 3 线 SPI、4 线 SPI、8080 并行、6800 并行、I2C 五种通讯模式，通过引脚配置即可切换，无需更换屏幕。
Q：屏幕可视方向和驱动方式是什么？
A：标准 6H 可视方向，驱动方式为 1/65 占空比、1/9 偏压，常规安装角度下显示均匀稳定。
Q：供电电压范围是多少？功耗如何？
A：工作电压 1.7~3.3V，典型值 3.3V，低功耗设计，适配电池供电设备。
Q：支持哪些定制项目？
A：支持排线调整、背光数修改、面板丝印、小批量可提供试样。
HTG9664F 系列常备标准现货，提供一站式配套服务：
现货交付：标准 3.3V 白色背光型号库存充足，交期稳定；
样品服务：免费提供完整规格书、外形尺寸图纸，支持测试样板申领；
定制服务：排线、背光、丝印、外形尺寸可按需调整；
技术支持：全接口驱动时序、引脚定义、初始化代码全程对接；
