类型：TFT显示模组
显示像素：800x1280
外形尺寸(mm) ：142.9x228.5x2.67
VA尺寸(mm)：10.1
AA尺寸(mm) ：10.1
有效尺寸mm：135.36x216.576
应用：中控系统
视角：IPS
背光/亮度：400cd/m2
引脚：40
接口方式：LVDS
特殊说明：抗静电ESD 8KV
工作温度：-20℃～+70℃
供电电压：3.3v
驱动芯片：NV3051F
鑫洪泰 HotDisplay 10.1寸800×1280竖屏TFT液晶显示模块，型号 HTM-H101A19-LVDS-A01，无触摸纯显示版本，采用IPS全视角显示技术，可视角度达 U80/D80/R80/L80；800 (RGB)×1280 高清竖屏分辨率，搭载NV3051F驱动芯片；标配 LVDS 8bit VESA 接口，差分传输稳定抗干扰；NTSC 56% 广色域，Normally Black 常黑高对比度面板，典型亮度 400cd/m2；支持3.0~5.0V 宽压供电，工作温度覆盖 -20℃~+70℃，机身厚度仅 2.67mm，超薄紧凑结构，广泛适配工业仪表、嵌入式终端、商显广告屏、车载显示、设备状态显示屏等场景。
采用10.1寸IPS全视角TFT液晶显示面板，800×1280竖屏分辨率，纵向信息承载量大，适配各类竖版UI界面、长数据列表与图文展示。面板为Normally Black常黑模式，断电底色纯黑，典型对比度达 1000:1，深色背景下数字、曲线与图标边缘锐利，数据呈现清晰醒目。
依托 IPS 技术，屏幕上下左右四向均实现 80° 大角度可视，侧看、斜看色彩与对比度保持一致，无明显偏色与亮度衰减，多人并排查看、多角度观测均能获得一致的显示效果，彻底规避传统 TN 屏侧看泛白的问题。
屏幕覆盖 NTSC 56% 广色域，色彩还原饱满自然，图像、视频与状态指示显示效果出众，适合对显示画质有要求的工业与商用场景。
特别提示：常黑面板长时间显示固定图案易产生影像残留，建议静态画面 2 分钟内刷新一次，推荐使用黑色图像或动态画面作为屏保，可有效降低残影风险，延长 TFT 液晶显示模块使用寿命。
10.1寸800×1280竖屏TFT液晶显示模块标配 LVDS 8bit VESA 接口，差分信号传输抗干扰能力强，长距离布线信号衰减小，适配工业现场、车载等电磁环境复杂的场景，数据传输稳定可靠。配套 IPEX 接口与转接板方案，可选配600mm专用屏线，满足不同安装距离的布线需求。
驱动芯片采用NV3051F，显示性能稳定，兼容性强；模块无需额外初始化代码，上电即可正常显示，大幅简化客户软件开发流程，缩短项目落地周期。
显示与背光引脚独立定义，支持 PWM 调光与背光硬件使能控制，可根据环境光线灵活调节亮度，优化整机功耗。
无触摸版本典型亮度达400cd/m2，室内常规光照与近窗环境下画面清晰可视。背光采用宽压设计，支持 5.0~12.0V 供电，典型工作电流1000mA，适配不同整机电源架构。
模块采用工业级宽温设计，工作温度范围 - 20℃~+70℃，储存温度 - 30℃~+80℃，高低温环境下显示性能稳定，低温无严重拖影、高温无暗化现象，适配多数室内工业与商用场景。
10.1寸800×1280竖屏TFT液晶显示模块电路支持 3.0~5.0V 宽范围供电，兼容3.3V 与 5V 主流系统电源，无需额外电压转换，简化客户整机电源设计，降低硬件成本与布线复杂度。

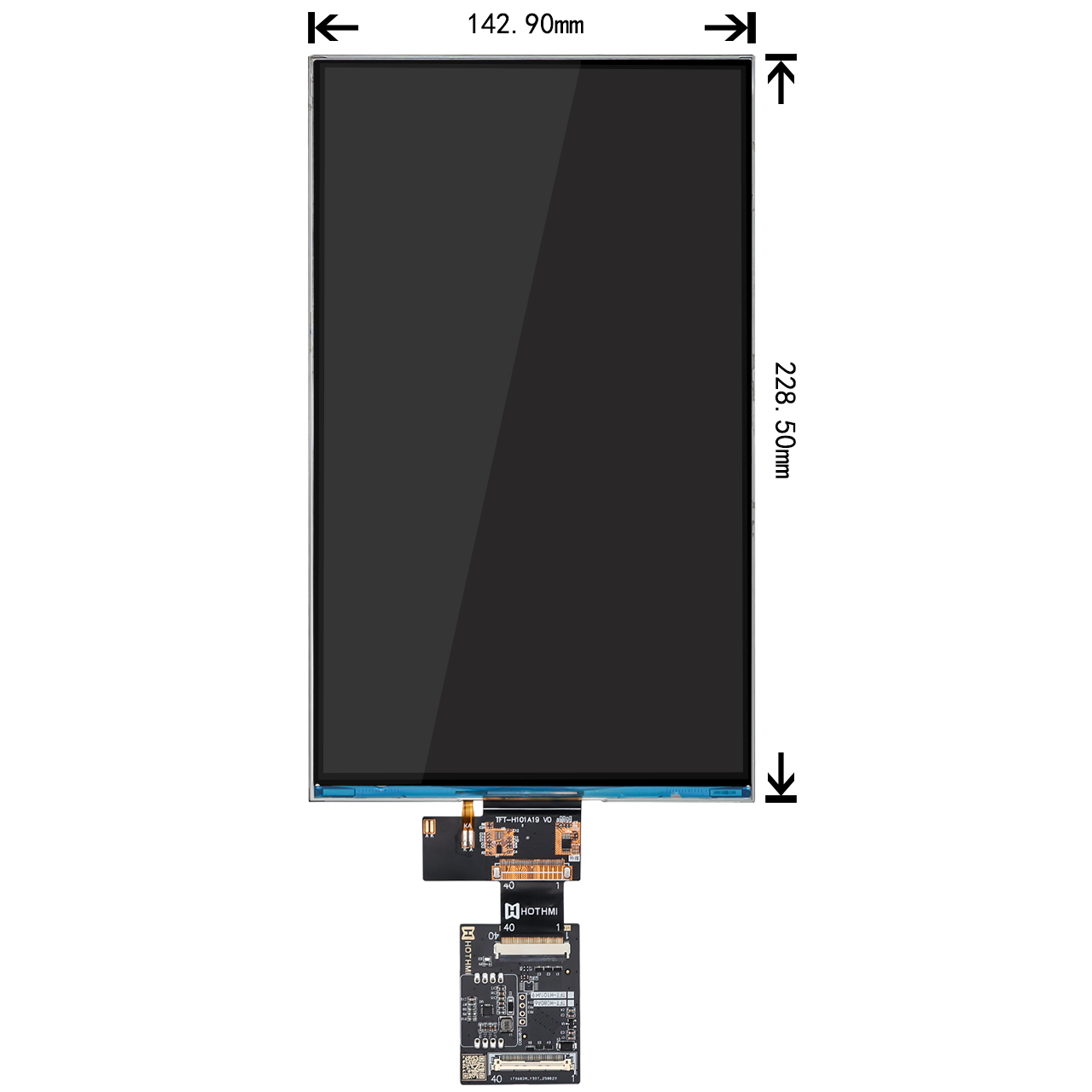

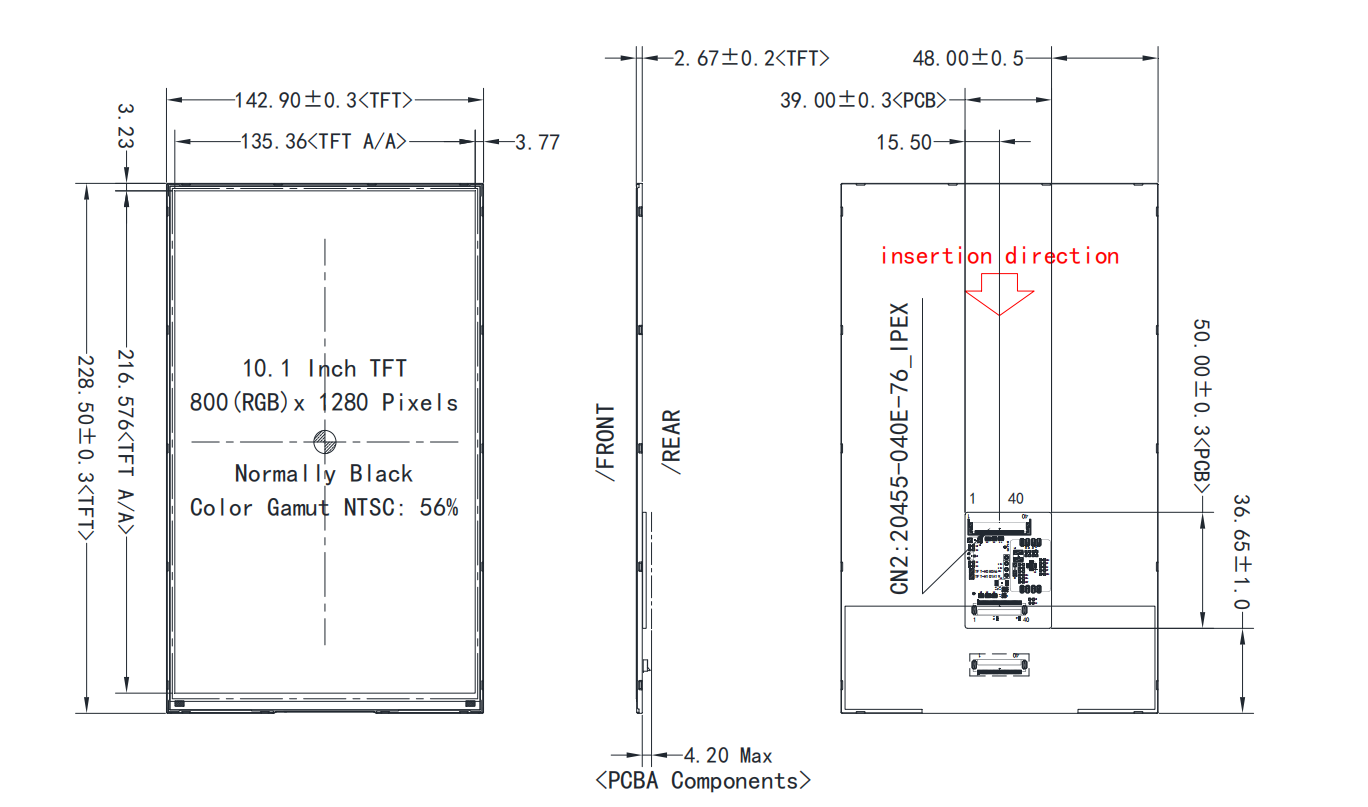

模块结构超薄紧凑，整体厚度仅2.67mm，外形尺寸142.90×228.50mm，适合对安装空间有严格限制的超薄设备、壁挂终端与嵌入式安装场景；整体外形规整，装配便捷，批量生产一致性高。
| 参数分类 | 规格详情 |
|---|---|
| 产品型号 | HTM-H101A19-LVDS-A01（无触摸） |
| 产品类型 | TFT液晶显示模块 |
| 屏幕尺寸 | 10.1英寸 |
| 分辨率 | 800 (RGB)×1280（竖屏） |
| 驱动 IC | NV3051F |
| 面板类型 | Normally Black 常黑 IPS 面板 |
| 可视角度 | U80/D80/R80/L80（Typ.） |
| 色域标准 | NTSC 56% |
| 典型对比度 | 1000:1 |
| 响应时间 | 30ms（典型值） |
| 显示接口 | LVDS，8bit VESA 格式 |
| 工作电压 | VCI 3.0~5.0V |
| 背光参数 | Vf 5.0~12.0V，If 1000mA（典型值） |
| 典型亮度 | 400cd/m2 |
| 外形尺寸 | 142.90×228.50×2.67mm |
| 显示有效区 | 135.36×216.576mm |
| 工作温度 | -20℃ ~ +70℃ |
| 储存温度 | -30℃ ~ +80℃ |
| 环保标准 | RoHS 合规 |
适配工业检测仪、实验分析仪器、生产设备状态显示屏等纯显示场景，IPS全视角保障操作人员在不同站位、不同角度均可清晰读取参数；高对比度常黑面板数据醒目；LVDS接口抗干扰能力强，适配工厂电磁环境；宽温设计满足车间常规工况。
适配立式广告机、信息发布屏、货架标签屏、楼道指引屏等商用显示设备，400cd/m2 保障室内明亮环境下画面清晰；NTSC 56% 广色域呈现优质图文与视频内容；竖屏布局符合信息展示与广告播放的视觉习惯。
适配车载副驾显示、公交报站屏、充电桩状态屏、轨道交通信息屏等场景，LVDS 差分传输稳定抗干扰，适合车载震动与电磁环境；宽温设计适应车厢内外温差；超薄结构便于嵌入式安装。
适配自助终端内显示屏、储物柜操作屏、智能柜状态屏等嵌入式安装场景，超薄结构适配紧凑整机空间；宽压供电适配各类设备电源方案；无需初始化代码，开发便捷，加快项目落地。
适配智能家居中控显示、楼宇对讲内屏、电梯信息屏等产品，竖屏布局承载更多信息；IPS 全视角提升不同身高、不同站位的观看体验；稳定的显示性能适配全天候使用场景。
Q：10.1寸TFT液晶显示模块是横屏还是竖屏？分辨率多少？
A：为竖屏显示，分辨率 800 (RGB)×1280，适合竖版 UI 与长列表展示。
Q：面板是什么类型？视角怎么样？
A：采用 IPS 全视角常黑面板，可视角度 U80/D80/R80/L80，大角度观看无色偏、不泛白。
Q：显示接口是什么？支持什么格式？
A：标配单路 LVDS 接口，8bit VESA 格式，差分传输抗干扰，适合长距离布线与工业场景。
Q：亮度是多少？室内能用吗？
A：无触摸版本典型亮度400cd/m2，室内常规光照与近窗环境下画面清晰可视。
Q：工作温度范围是多少？工业环境能用吗？
A：工作温度-20℃~+70℃，储存温度-30℃~+80℃，工业级设计，适配多数室内工业与商用场景。
Q：支持哪些定制项目？
A：支持亮度调整、排线加长、结构定制、背光参数修改等。
HTM-H101A19-LVDS-A01系列常备标准现货，提供一站式配套服务：
现货交付：标准 LVDS 接口无触摸型号库存充足，交期稳定；
样品支持：提供完整规格书、外形尺寸图纸、接口定义文档，支持测试样板申领；
定制服务：亮度、排线、结构、背光参数可按需调整；
技术支持：LVDS 接口时序、引脚定义、电源设计参考全程对接；
配套配件：可选配套转接板、600mm 专用屏线、背光驱动参考方案。
