HTM-H101A19-LVDS-A01C | 10.1寸800×1280电容触摸TFT液晶显示模块LVDS接口

鑫洪泰 HotDisplay 10.1寸竖屏一体化电容触摸TFT液晶显示模块，型号HTM-H101A19-LVDS-A01C，采用IPS全视角显示技术，可视角度达 U80/D80/R80/L80；800 (RGB)×1280高清竖屏分辨率，搭载NV3051F显示驱动芯片，搭配GT928十点电容触控方案；标配 LVDS 8bit VESA接口，传输稳定抗干扰；NTSC 56% 广色域，Normally Black 常黑高对比度面板，带触摸版本典型亮度 350cd/m2；支持 3.0~5.0V 宽压供电，工作温度覆盖-20℃~+70℃，一体化贴合结构，广泛适配自助终端、医疗设备、竖屏工业人机界面、智能商显等场景。

IPS全视角竖屏面板 常黑高对比度显示

采用10.1英寸IPS全视角TFT液晶显示面板，800×1280 竖屏分辨率，纵向信息承载量大，适配各类竖版 UI 界面与长列表交互显示。面板为 Normally Black 常黑模式，断电底色纯黑，典型对比度达 1000:1，深色背景下文字与图标边缘锐利，数据呈现清晰醒目。

依托 IPS 广视角技术，屏幕上下左右四向均实现 80° 大角度可视，侧看、斜看色彩与对比度保持一致，无明显偏色与亮度衰减；特别适配竖屏触控设备的使用特性，不同身高用户站立操作、多人并排查看时，画面始终清晰准确，显示一致性表现优异。

屏幕覆盖 NTSC 56% 广色域，色彩还原饱满自然，图片、视频与状态指示显示效果出众。

特别提示：常黑面板长时间显示固定图案易产生影像残留，建议静态画面 2 分钟内刷新一次，推荐使用黑色图像或动态画面作为屏保，可有效降低残影风险，延长 TFT 液晶显示模块使用寿命。

LVDS 8bit VESA接口 传输稳定抗干扰

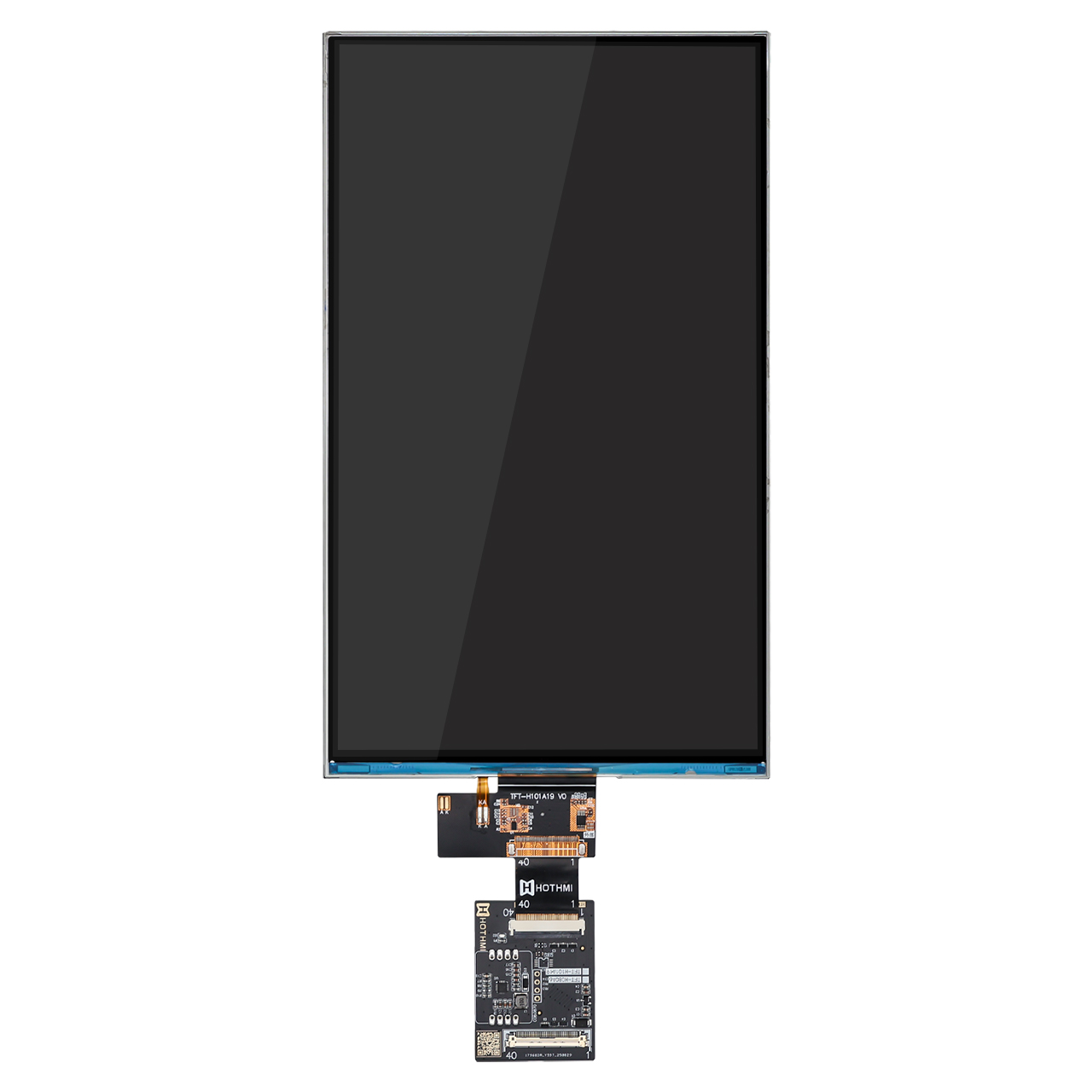

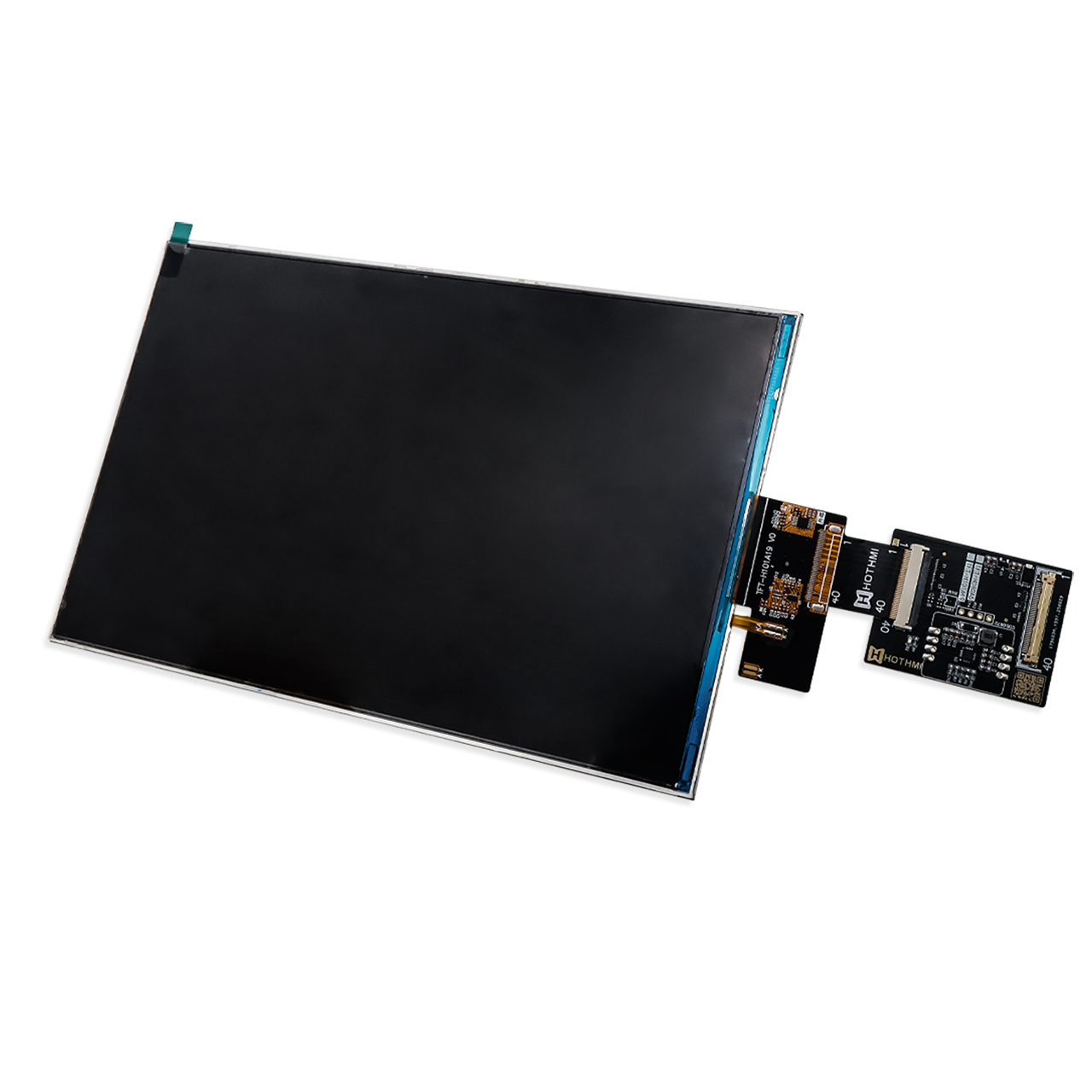

10.1寸800×1280电容触摸TFT液晶显示模块标配单路 LVDS 8bit VESA 显示接口，差分信号传输抗干扰能力强，长距离布线信号衰减小，适配工业现场、自助设备内部等电磁环境复杂的场景，数据传输稳定可靠。配套 IPEX 接口与转接板方案，可选配 600mm 专用屏线，满足不同安装距离的布线需求。

显示驱动采用 NV3051F，显示性能稳定，兼容性强；模块无需额外初始化代码，上电即可正常显示，大幅简化客户软件开发流程，缩短项目落地周期。

显示与背光引脚独立定义，支持 PWM 调光与背光硬件使能控制，可根据环境光线灵活调节亮度，优化整机功耗。

GT928 十点电容触控 6H硬度耐磨防刮

一体化贴合电容触摸屏，搭载 GT928 触控驱动 IC，支持10点同时触控，触控响应灵敏顺滑，支持手势缩放、滑动、多点拖拽等复杂交互，操作体验流畅。触控采用I2C通讯接口，独立于显示信号，互不干扰，抗干扰能力强。

触控盖板表面硬度达 6H，日常使用不易产生划痕，适配公共自助设备、工业现场等高频次、复杂环境使用场景；透光率≥80%，与 IPS 面板搭配显示画面通透不发灰；触控区域与显示有效区精准对齐，坐标精度高，按钮、滑块、手写等各类交互操作准确响应。

350cd/m2 亮度 工业级宽温稳定

10.1寸800×1280电容触摸TFT液晶显示模块采用高色域 LED 背光方案，带电容触摸版本典型亮度 350cd/m2，室内常规光照环境下画面清晰可视。背光采用宽压设计，支持 5.0~12.0V 供电，典型工作电流 1000mA，适配不同整机电源架构。

10.1寸800×1280电容触摸TFT液晶显示模块采用工业级宽温设计，工作温度范围 - 20℃~+70℃，储存温度 - 30℃~+80℃，高低温环境下显示与触控性能稳定，低温无严重拖影、高温无暗化现象，适配多数室内工业与商用场景。

3.0~5.0V 宽压供电 一体化紧凑结构

TFT液晶显示电路支持 3.0~5.0V 宽范围供电，兼容 3.3V 与 5V 主流系统电源，无需额外电压转换，简化客户整机电源设计，降低硬件成本与布线复杂度。

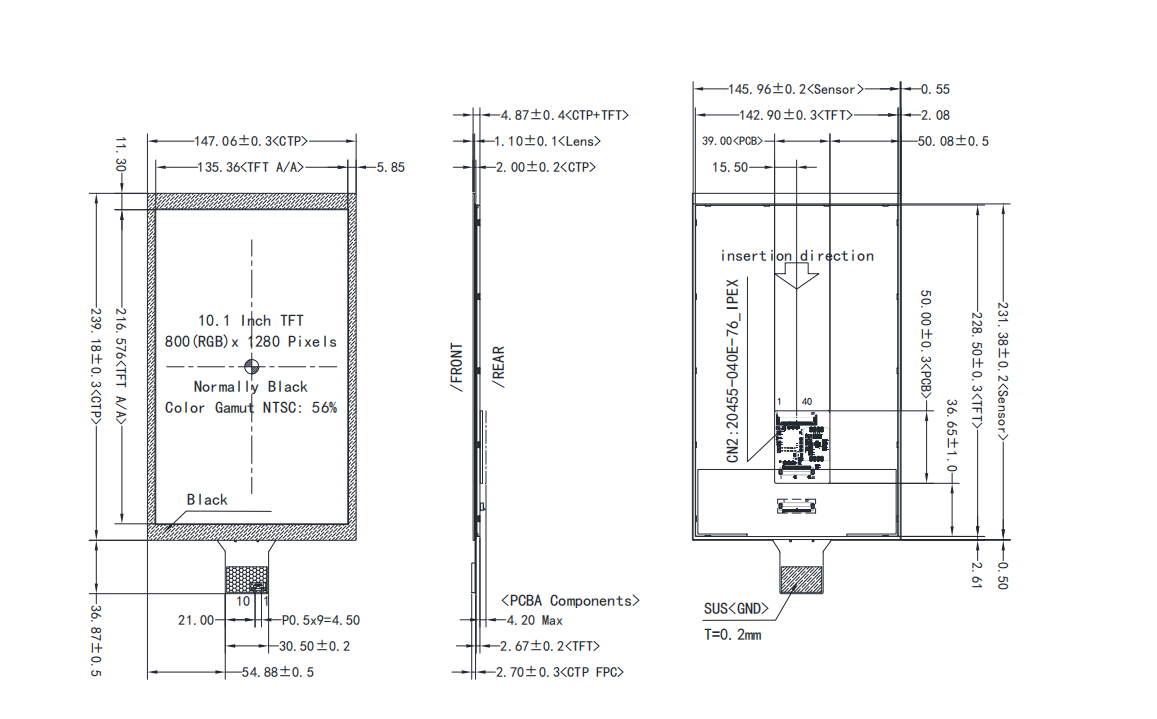

10.1寸800×1280电容触摸TFT液晶显示模块采用一体化贴合结构，带电容触摸总厚度仅 4.87mm，外形尺寸 147.06×239.18mm，结构紧凑，装配便捷，批量生产一致性高，适合壁挂终端、立式设备与嵌入式安装场景。

HTM-H101A19-LVDS-A01C 核心参数表

10.1寸800×1280电容触摸TFT液晶显示模块的典型适配应用场景

门禁对讲与人脸识别终端

适配楼宇对讲、人脸识别门禁、闸机显示终端等竖屏触控设备，IPS 全视角适配不同身高用户刷脸、输入密码操作，无论远近高低画面均清晰无色偏；800×1280 竖屏分辨率完美呈现人脸采集界面与操作菜单；十点电容触控支持密码输入、滑动操作；LVDS 接口传输稳定，宽温设计适应楼道、户外闸机等温差环境；6H 硬度盖板耐频繁触摸，适合公共区域高频使用。

自助服务与智能商显终端

适配自助查询机、点餐机、取票机、立式自助终端等商用触控设备，10.1 寸竖屏布局符合用户操作习惯；IPS 全视角保障排队侧看、近距离操作均有一致显示效果；NTSC 56% 广色域保障广告画面、商品展示色彩饱满；十点触控支持多点交互与手势操作，提升用户体验；稳定的 LVDS 信号适配长距离内部布线；宽压供电适配各类自助设备电源方案，整机开发便捷。

医疗与健康检测设备

适配便携式医疗设备、健康检测仪、康复设备触控显示屏，高对比度常黑面板数据清晰易读；IPS 全视角保障医护人员多角度查看数据无色差，读数精准可靠；广色域呈现精准的监测曲线与医学图像，色彩还原真实；十点触控支持缩放、滑动、多点标记等快捷操作，提升诊疗效率；工业级温宽与稳定的显示触控性能保障设备长时间可靠运行，符合医疗设备持续工作的使用需求。

竖屏工业人机界面

适配小型控制柜、嵌入式工业终端、检测仪器等竖屏工控触控场景，LVDS 接口抗干扰能力强，适配工厂电磁环境；宽温设计满足车间常规工况；IPS 全视角方便操作人员在不同站位读取数据、操作界面，无需正对屏幕也能看清参数；一体化触控结构稳定可靠；无需初始化代码的特性简化工控软件开发，加快项目落地。

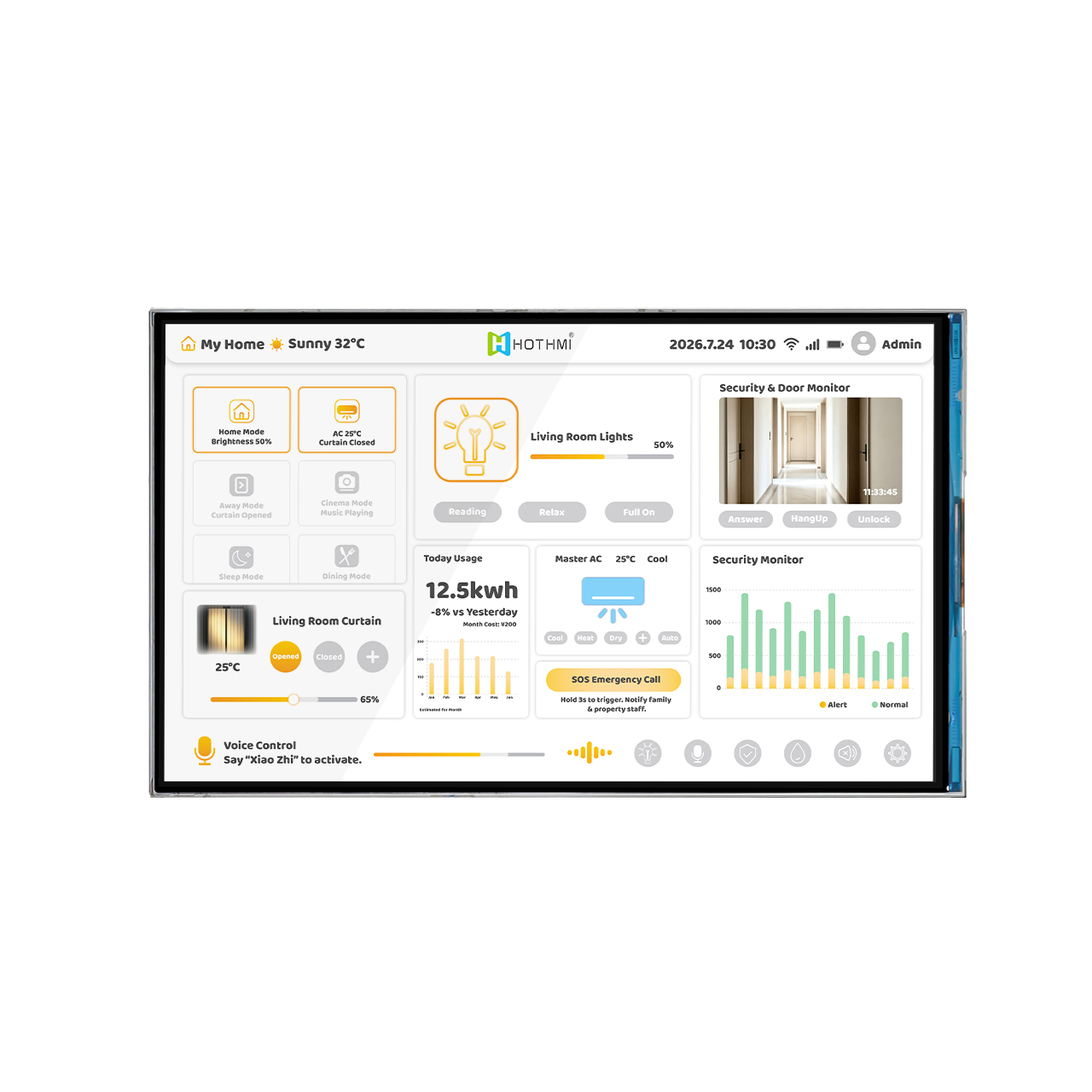

智能家居与智能中控

适配智能家居中控面板、全屋智能控制终端、楼道智能屏等触控产品，一体化贴合外观精致，适配整机工业设计；竖屏界面承载更多控制信息；IPS 全视角提升不同身高、不同站位的使用体验；流畅的十点触控提升交互体验；稳定的显示性能适配家居全天候使用场景。

10.1寸800×1280电容触摸TFT液晶显示模块的产品常见问答 FAQ

Q：10.1寸电容屏TFT液晶显示模块是横屏还是竖屏？分辨率多少？

A：为竖屏触控显示，分辨率 800 (RGB)×1280，适合竖版交互 UI 与长列表操作。

Q：面板是什么类型？视角怎么样？

A：采用 IPS 全视角常黑面板，可视角度 U80/D80/R80/L80，大角度观看无色偏、不泛白，触控视角一致性好。

Q：显示和触控分别是什么方案？支持几点触控？

A：显示驱动为 NV3051F，触控 IC 为 GT928，支持 10 点同时触控，响应灵敏流畅。

Q：显示接口是什么？触控是什么接口？

A：显示为LVDS 8bit VESA 接口，触控为 I2C 接口，两者独立互不干扰。

采购与技术配套服务

HTM-H101A19-LVDS-A01C系列常备标准现货，提供一站式配套服务：

现货交付：标准 LVDS 接口电容触摸型号库存充足，交期稳定；

样品支持：提供完整规格书、外形尺寸图纸、接口定义文档，支持测试样板申领；

定制服务：亮度、丝印、盖板、排线、触摸方案可按需调整；

技术支持：LVDS 接口时序、触控引脚定义、电源设计参考全程对接；

鑫洪泰 HotDisplay 10.1寸800×1280电容触摸TFT液晶显示模块，NV3051F 显示驱动搭配 GT928 十点触控，LVDS 稳定传输，NTSC 56% 广色域常黑面板，宽压供电一体化结构，是门禁、自助终端、医疗与竖屏工控设备的高性价比触控显示方案。
