类型：TFT显示屏
显示像素：480x854

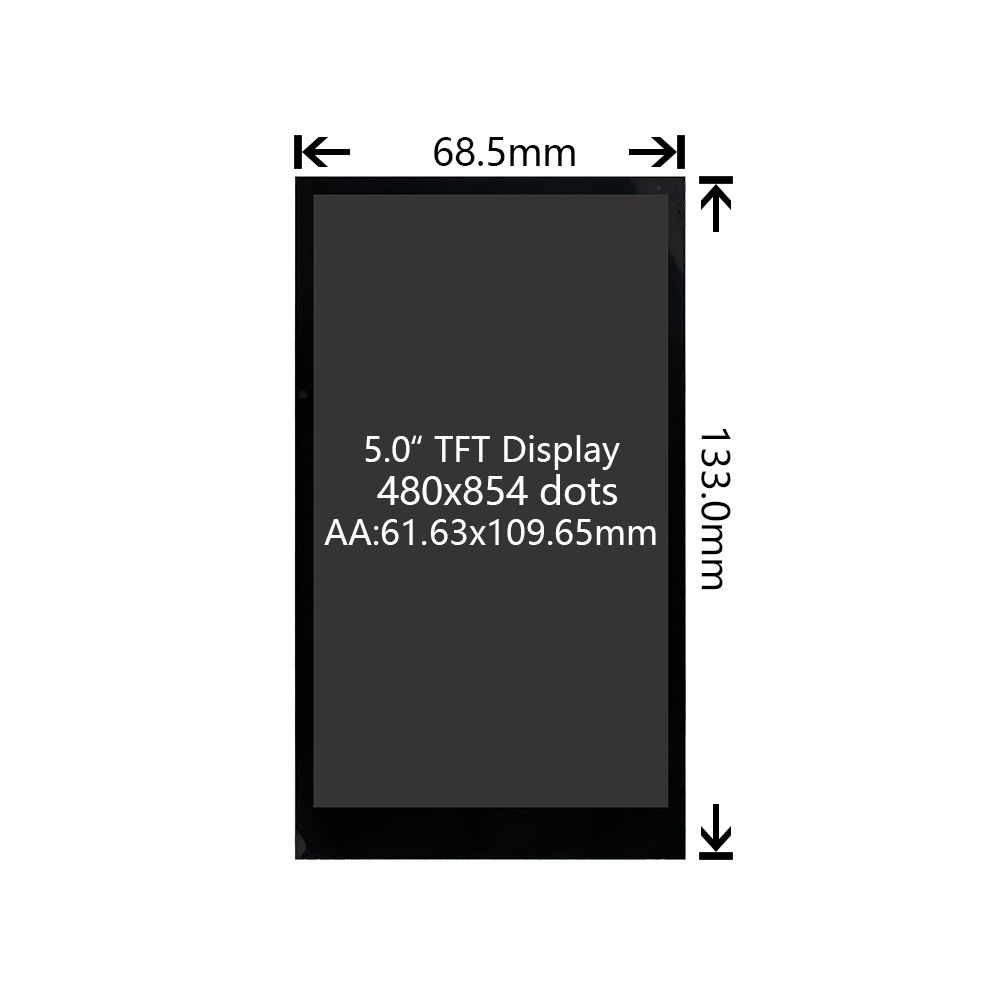

外形尺寸(mm) ：68.5x133.0x4.71
VA尺寸(mm)：5.0
AA尺寸(mm) ：5.0
有效尺寸mm：61.63x109.65
应用：车载，医疗，工控
视角：IPS全视角
背光/亮度：500cd/m2
引脚：40
接口方式：MCU
特殊说明：防静电ESD 8KV
工作温度：-20℃～+70℃
供电电压：3.0V
驱动芯片：GT911 <CTP>
鑫洪泰5.0寸480x854一体化电容触摸TFT模组，兼容 MCU、SPI 两大通讯接口类型，支持多时序软件切换；搭配GT911电容触控芯片，屏幕亮度 500cd/m2，NTSC 70% 标准色域，整机 3.0V 统一供电，40PIN集成 FPC 排线，储存温度 - 30℃~+80℃，适配手持终端、工控设备，全套尺寸图纸、初始化驱动代码配套。
点击链接了解更多产品信息：TFT-H050A26FWILT5C40
产品视频：5.0寸480x854电容触摸TFT

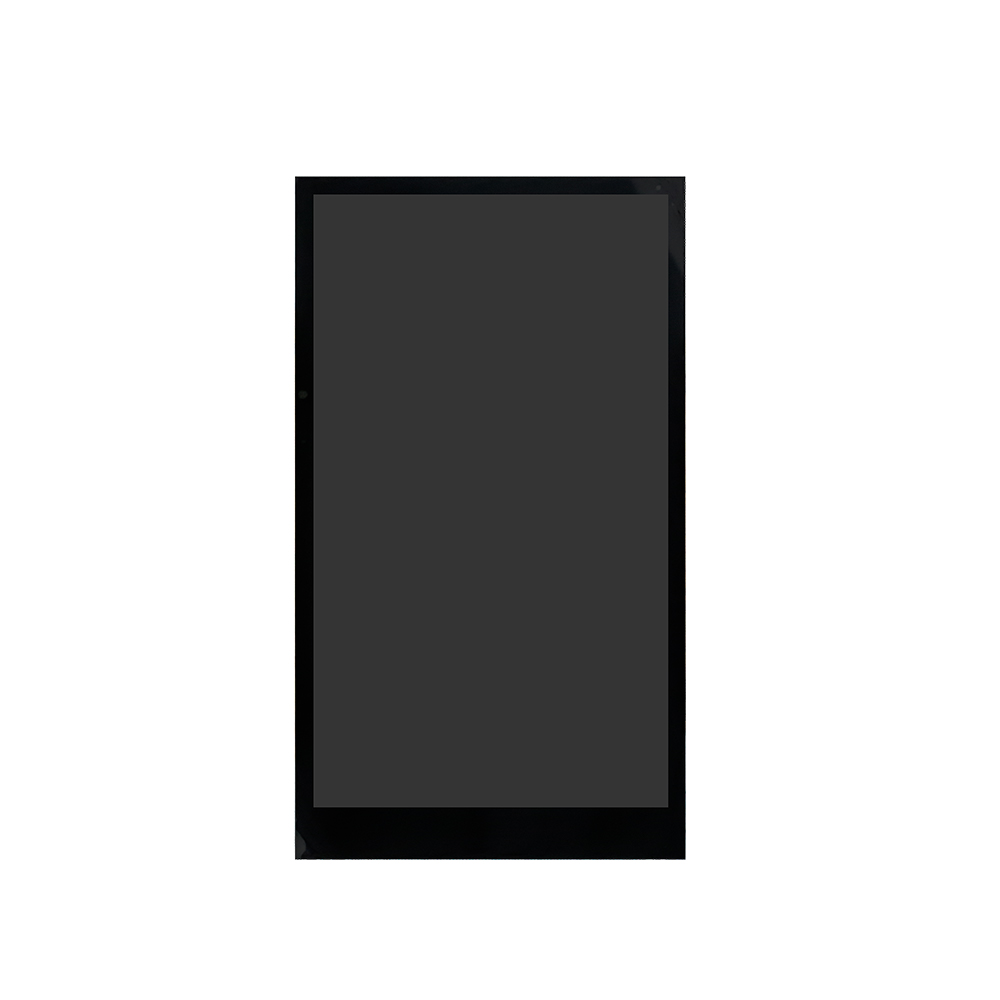

5.0寸480x854电容触摸TFT采用 Normally Black 常黑液晶面板，480×854高清分辨率，断电底色纯黑，画面对比度表现优异，适配深色 UI 与工控界面。
常黑面板长期显示固定画面易产生影像残留，单帧静态内容建议 2 分钟内刷新；推荐使用全屏黑色图像、动态滚动画面作为屏保，可有效降低残影风险，延长屏幕使用寿命。
整机触控+TFT 贴合总厚度4.71±0.4mm，超薄一体结构，设备开孔装配简便。
硬件原生支持MCU并行、SPI 串行两大类接口，无需更换屏幕，仅切换软件时序即可适配不同主控平台：
MCU并行接口：包含 8Bit、16Bit 两种总线模式，16Bit 采用完整数据通道，画面刷新速率快，适合动态 UI 场景；8Bit 复用数据线，兼容低成本 8 位单片机。
SPI串行接口：覆盖 3L、4L 两种时序，4L 配置收发独立通道，传输效率更高；3L 精简引脚数量，适配 IO 资源紧张的小型主控。
触控通道采用独立IIC总线，显示与触摸信号互不干扰，抗干扰能力更强。出厂附赠全时序读写波形、上电复位流程文档，便于工程师快速移植驱动。

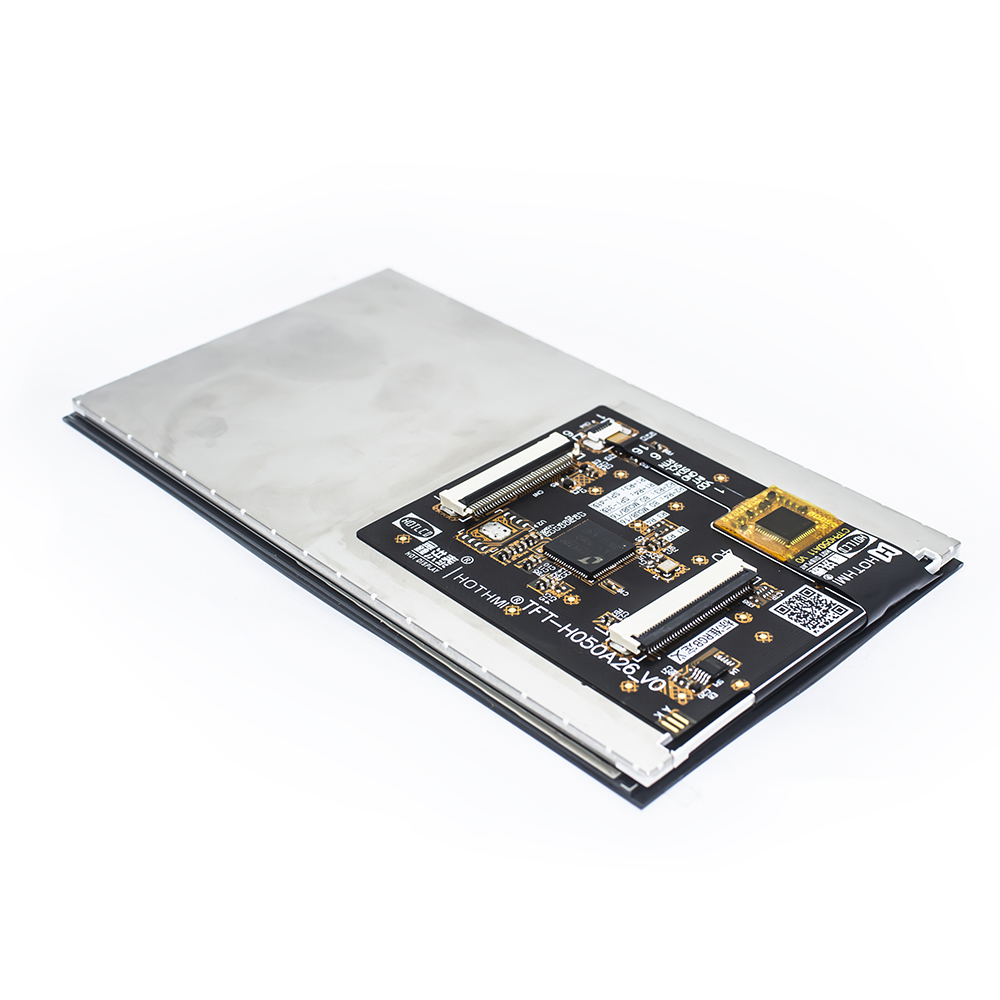

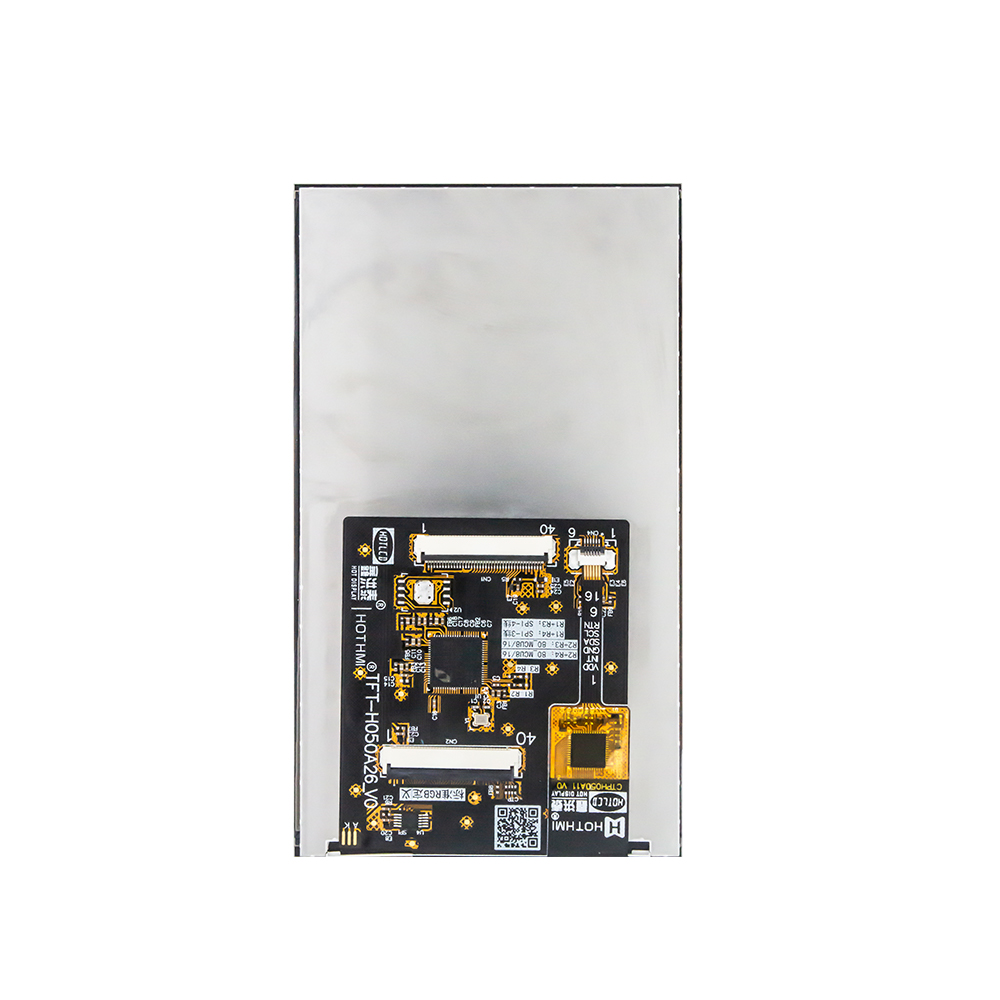

搭载GT911电容触控 IC，40PIN 排线独立引出触控供电、IIC 通讯与中断引脚；触控区域与 TFT 可视区精准重合，触控响应顺滑，无跳点、断触现象，通过静电测试，适配工控、手持等多类使用场景。
TFT 与触控共用 3.0±0.3V 单电源供电，无需额外电压转换芯片，简化客户硬件电路设计，提升电池类手持设备续航表现。
背光典型参数18V/40mA，屏幕亮度可达500±100cd/m2，室内与轻度户外环境显示清晰；背光引脚独立引出，支持硬件开关与 PWM 调光。
屏幕覆盖NTSC 70%标准色域，色彩还原自然，图文显示细腻，满足工业设备界面色彩显示需求。
| 参数分类 | 规格详情 |
|---|---|
| 产品型号 | TFT-H050A26FWILT5C40 |
| 屏幕尺寸 | 5.0 英寸 |
| 分辨率 | 480(H) × 854(V) |
| 液晶模式 | Normally Black 常黑面板 |
| 色域标准 | NTSC 70% |

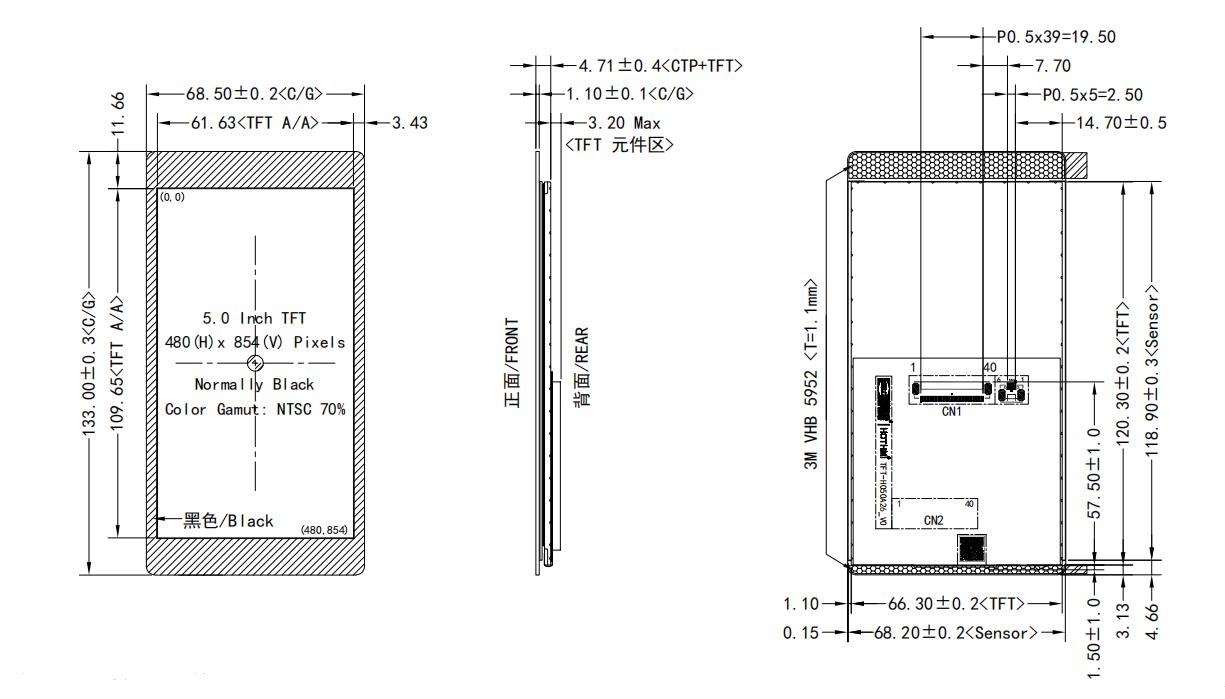

| 总成厚度 | 4.71±0.4mm（CTP+TFT） |
| 外形尺寸 | 68.20±0.2(W) × 133.00±0.3(H)mm |
| 可视区域 | 61.63 × 109.65mm |
| TFT 接口 | MCU 并行 / SPI 串行（兼容 8Bit/16Bit、3L/4L） |
| 触控接口 | IIC |
| 触控 IC | GT911 |
| FPC 引脚 | 40PIN 复合排线 |
| 工作电压 | VCI = TP-VDD = 3.0±0.3V |
| 背光参数 | Vf=18.0±1.0V，If=40mA |
| 屏幕亮度 | 500±100 cd/m2 |
| 储存温度 | -30℃ ~ +80℃（无凝露） |
| 环保标准 | RoHS 合规 |
工业手持检测设备
适配便携测量仪、现场数据采集终端、巡检手持机等设备，3.0V 低压低功耗设计有效提升电池续航能力；MCU/SPI 双接口兼容各类嵌入式主控方案，降低硬件适配成本；电容触控支持现场快捷操作，500cd/m2 亮度满足室内外轻度作业的清晰可视需求。
小型工控人机界面
适配温控器、变频控制器、小型工业控制柜等人机交互终端，常黑高对比度面板适配深色工控 UI，显示清晰不刺眼；稳定的并行接口通讯抗干扰性强，适配工厂复杂电磁环境；贴合式超薄结构便于柜面开孔安装，批量交付一致性稳定。
便携式智能检测仪器
适配医疗辅助检测仪、环境监测设备、智能计量仪器等产品，NTSC 70% 色域保障数据图表、参数界面色彩还原准确；GT911 触控 IC 交互响应稳定，误触率低；-30℃~+80℃宽储存温区，适配复杂工况与仓储环境。
嵌入式开发与教学实训
适配STM32、ARM 等单片机开发平台、教学实训装置，双接口多时序支持不同开发方案，满足多样化教学与研发需求；配套完整驱动资料、时序文档与技术支持，大幅降低开发与教学门槛，缩短项目落地周期。
Q：5.0寸480x854电容触摸TFT支持哪些接口？需要更换硬件切换吗？
A：支持MCU并行、SPI 串行两大类接口，兼容 8Bit/16Bit、3L/4L 多种时序，仅修改软件时序即可切换，无需更换模组。
Q：触控是什么类型？交互稳定性如何？
A：采用GT911电容触控方案，触控无需按压，操作顺滑灵敏，通过静电测试，工业场景下运行稳定。
Q：常黑面板长时间显示静态图片会有残影吗？
A：长期固定画面易产生影像残留，建议 2 分钟内刷新画面，搭配黑色或动态屏保可有效改善。
鑫洪泰该款5.0寸电容触摸TFT常备标准现货，提供一站式配套服务：
现货交付：标准3.0V供电型号库存充足，交期稳定；
样品支持：免费提供规格书、机械图纸，支持测试样板申领；
定制服务：FPC、背光、丝印、尺寸可按需调整；
技术支持：全套接口驱动资料、引脚定义、上电时序全程对接；
