类型：COG LCD
显示像素：128x64
外形尺寸(mm) ：28.55x20.1x4.3
VA尺寸(mm)：26.15x13.9
AA尺寸(mm) ：23.02x11.5
有效尺寸mm：23.02x11.5
应用：仪器仪表
视角：6H
背光/亮度：白光
引脚：28
接口方式：MCU
特殊说明：抗静电ESD 8KV
工作温度：-20℃～+70℃
供电电压：3.3V
驱动芯片：ST7565R

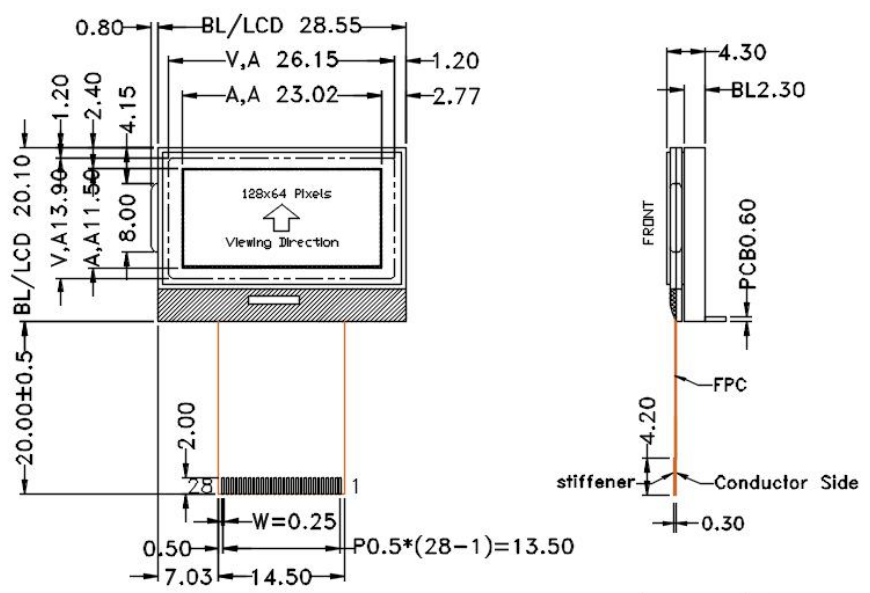

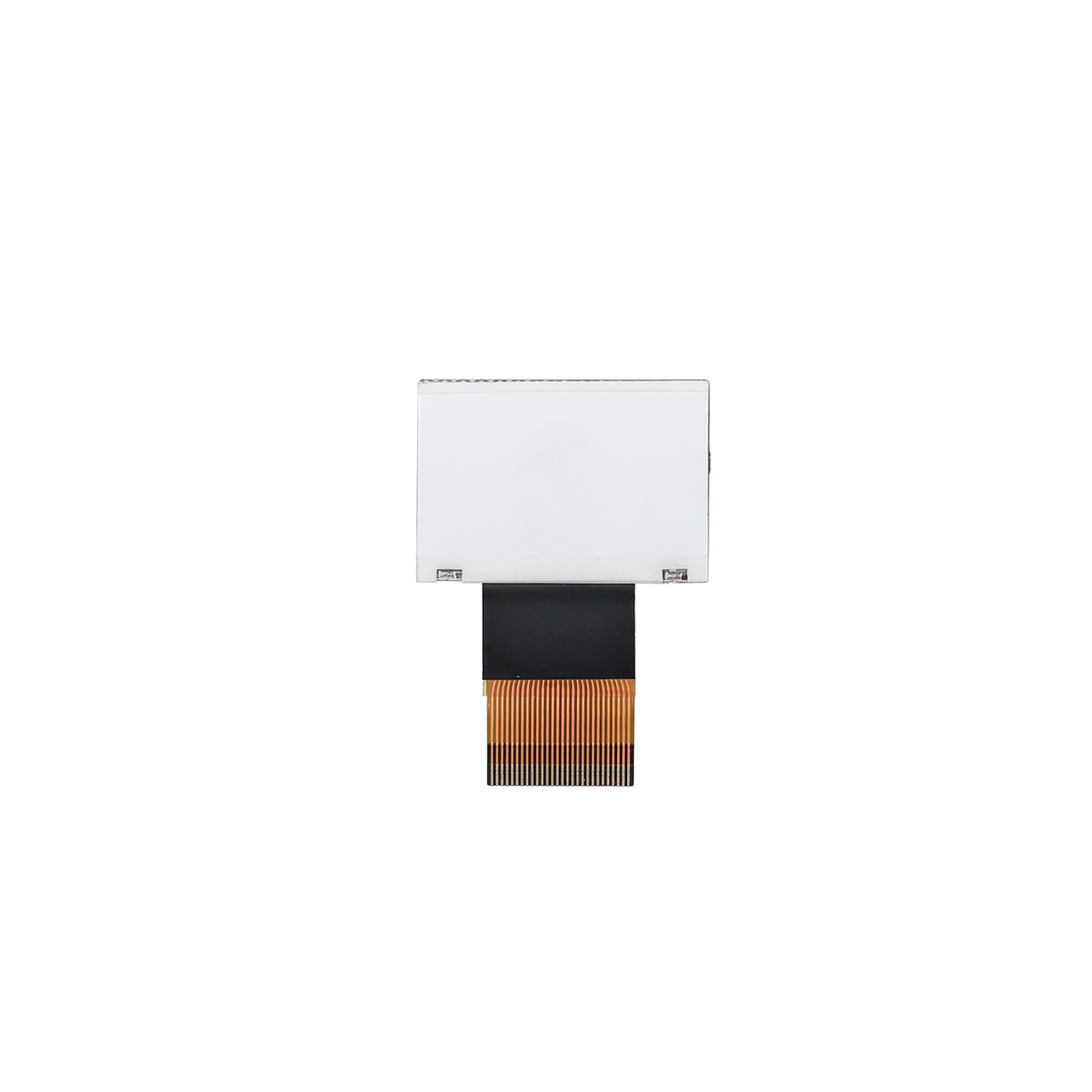

鑫洪泰HTG12864-140-31W-28C05-V01超薄128×64 COG点阵屏，采用芯片直贴玻璃 COG 工艺；内置ST7565R一体化驱动IC；采用 FSTN 正显半透半反射光学面板，6点钟标准仪器视角，标配白色 LED 背光；标准 3.0~3.6V 单电源，整机外形尺寸 28.55×20.10×4.3mm，搭配28PIN加长 FPC 排线，工作温度区间 - 20℃~70℃，适配体积紧凑嵌入式设备，完整提供硬件原理图、外形尺寸图纸。

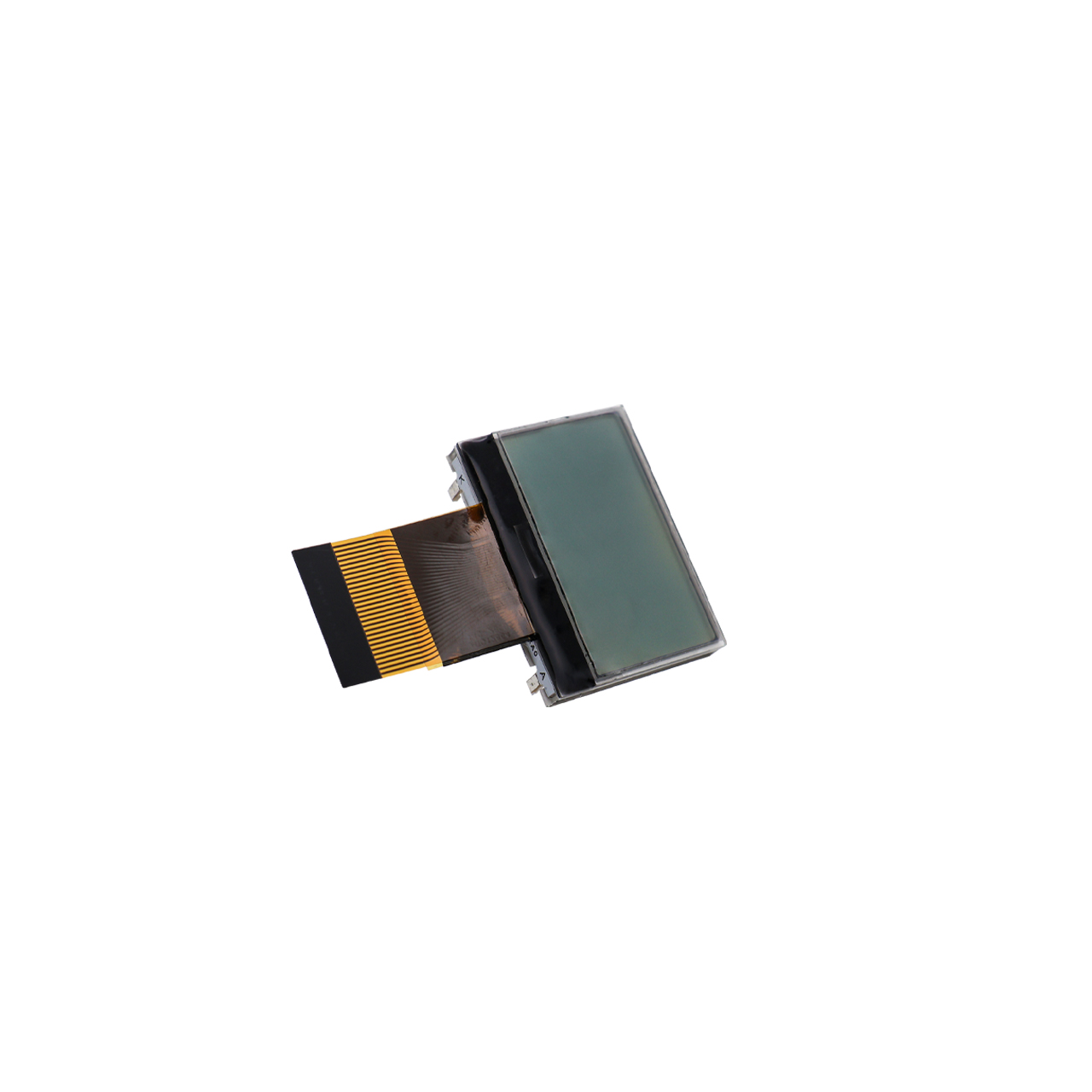

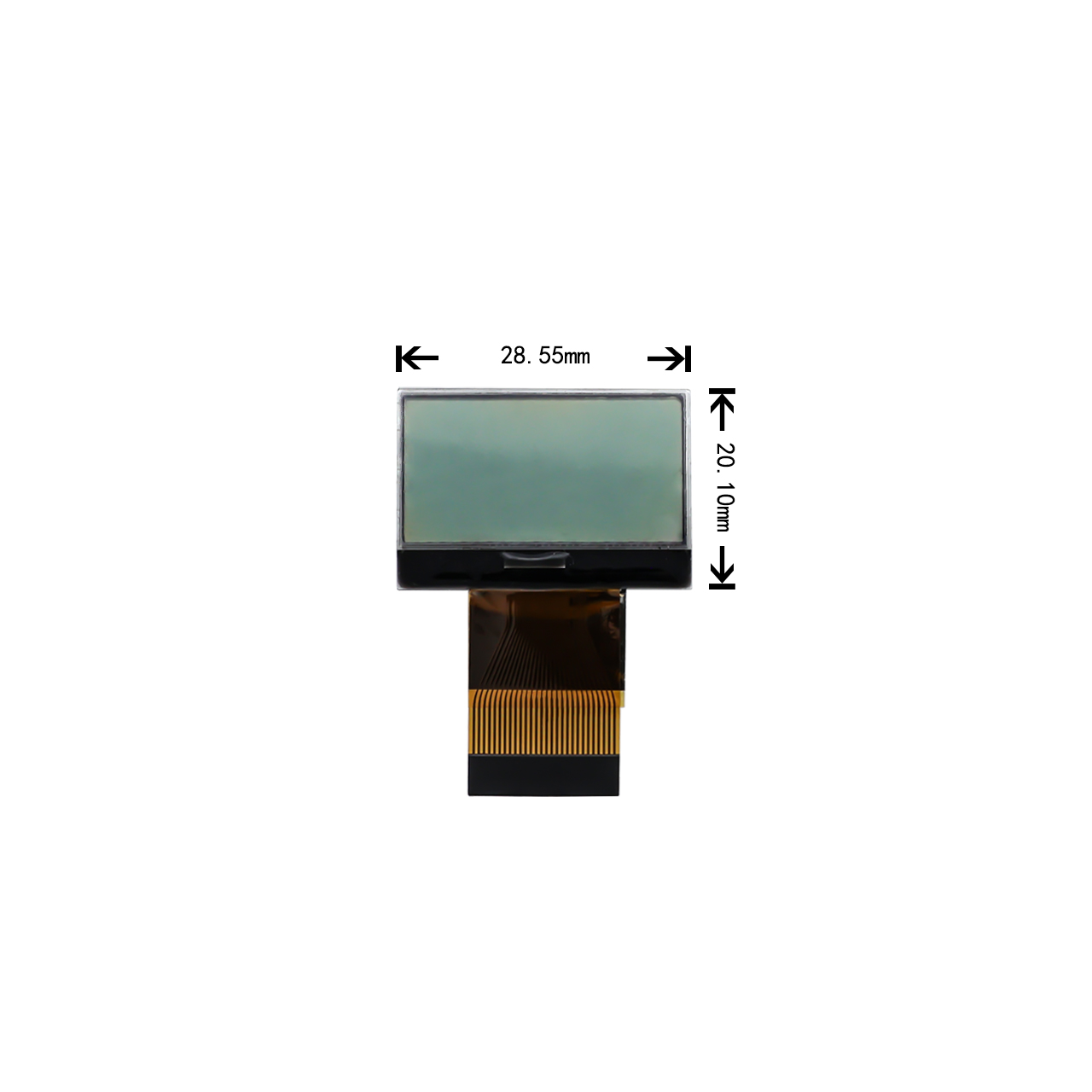

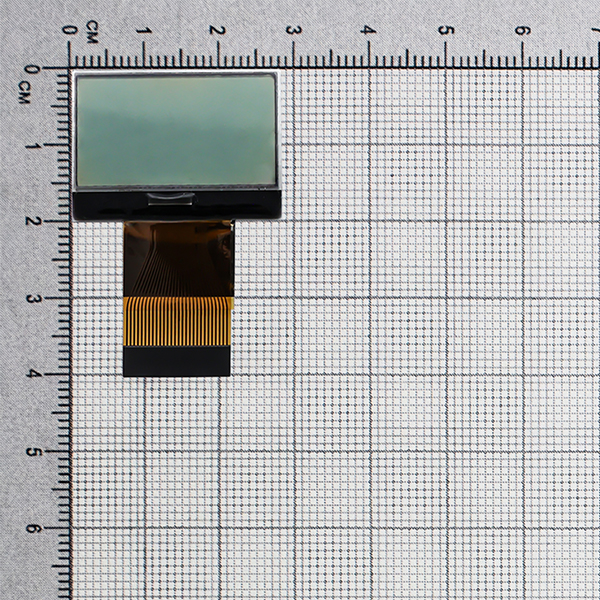

采用芯片直贴玻璃 COG 工艺，整机外形 28.55 (W)×20.10 (H)×4.3 (D) mm，窄幅尺寸适配设备狭小开孔；配套 28PIN 加长 FPC 软排线，装配布线空间充足；焊点数量精简，高低温、振动环境运行稳定，批量生产一致性优秀。
原生搭载 ST7565R 图形驱动芯片，内置显存与标准字符库，仅需 3.0~3.6V 单路供电，无需额外升压元器件，简化客户主控 PCB 布局。
8080 Mode：Intel 标准 8 位并行时序，DB0~DB7 完整 8 路数据总线，刷新速度快，通过 C86 引脚配置启用，适配 IO 资源充足主控；
6800 Mode：Motorola 标准并行时序，数据通道与 8080 共用，读写电平逻辑相反，适配传统工控 MCU；
4-line SPI 四线串口时序：通过 PS 引脚切换串行模式，复用 D6=SCL、D7=SI，大幅节省单片机 IO，适合 STM32、ESP32、合泰等引脚紧缺芯片；
同一模组无需更换硬件，仅调整软件时序即可切换三种通讯方案。

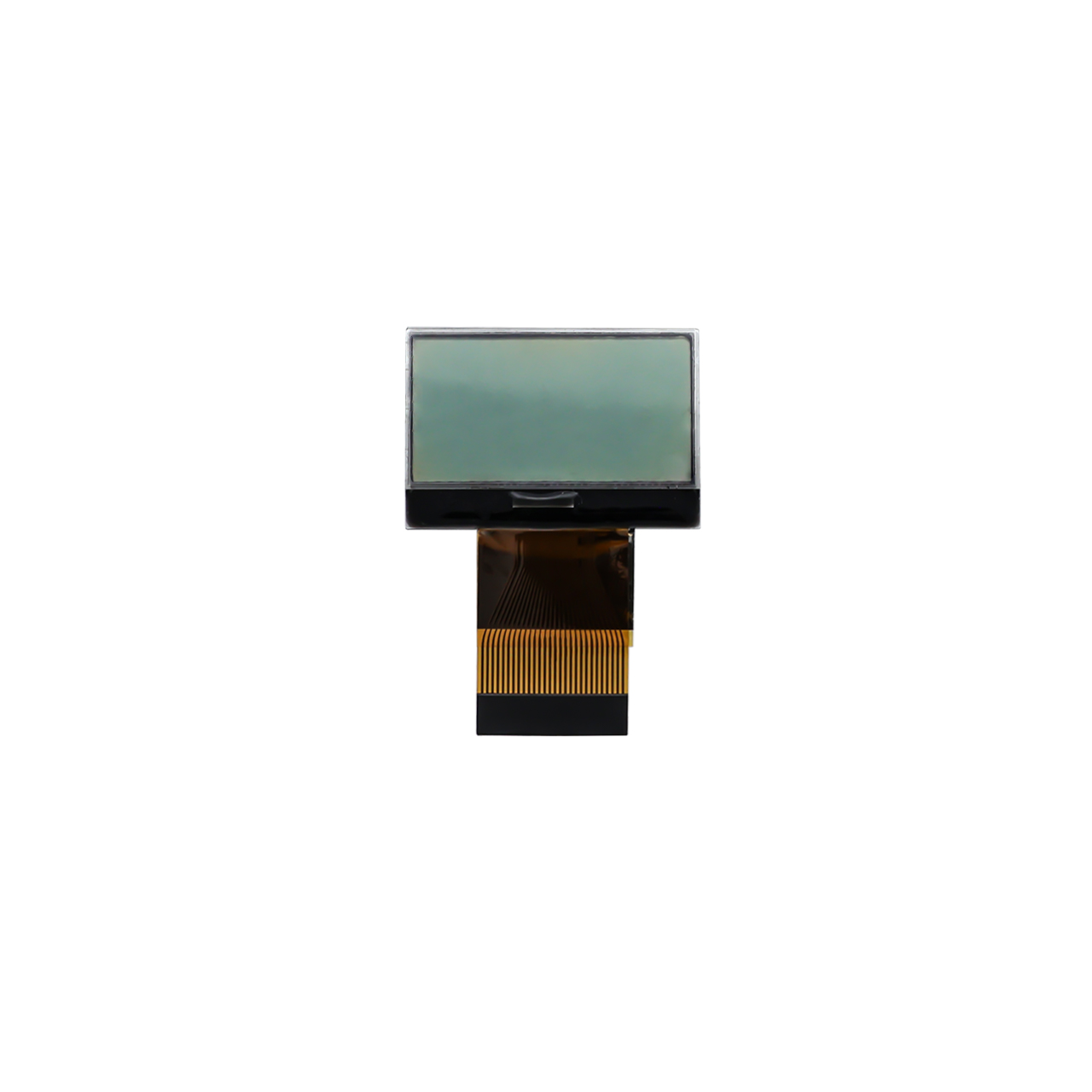

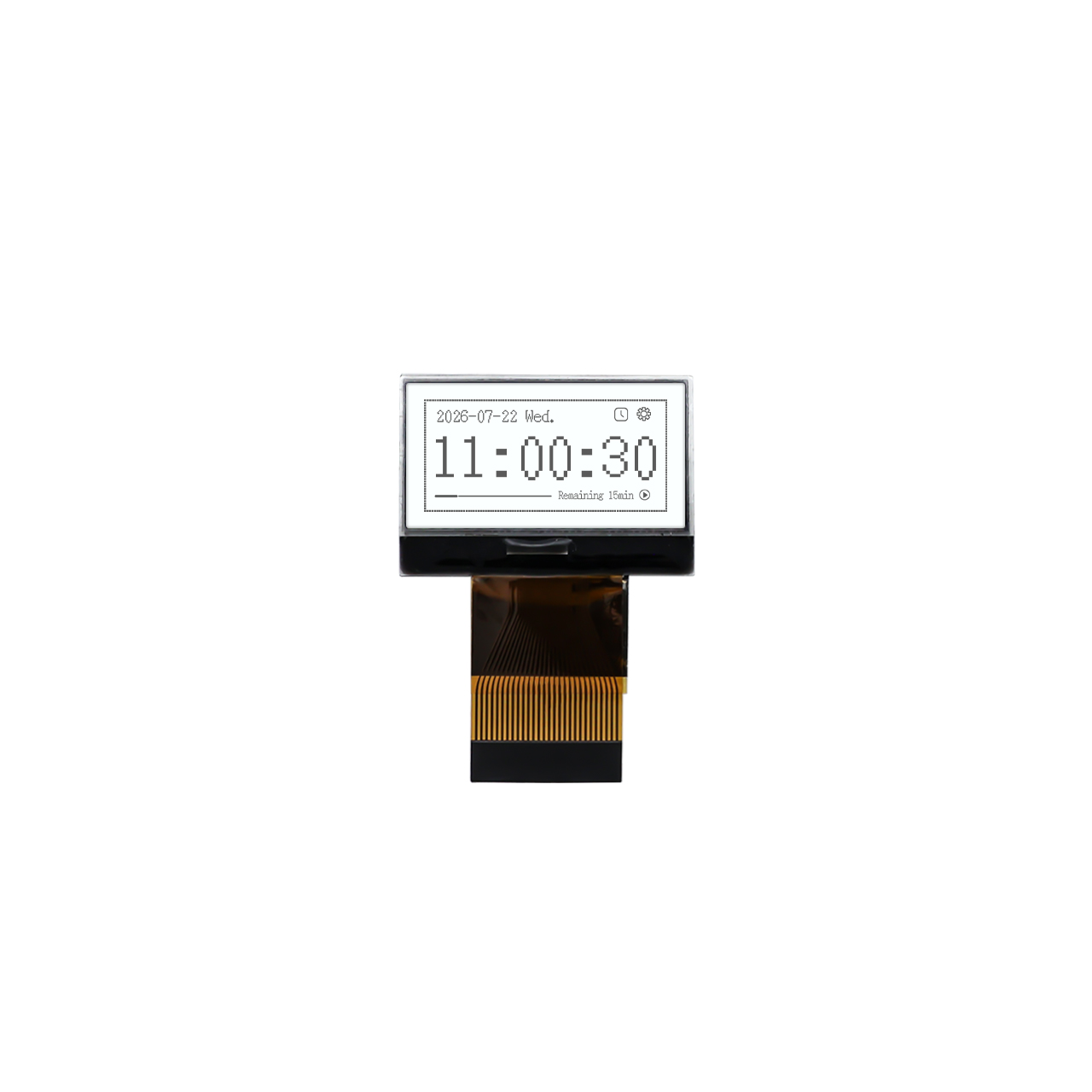

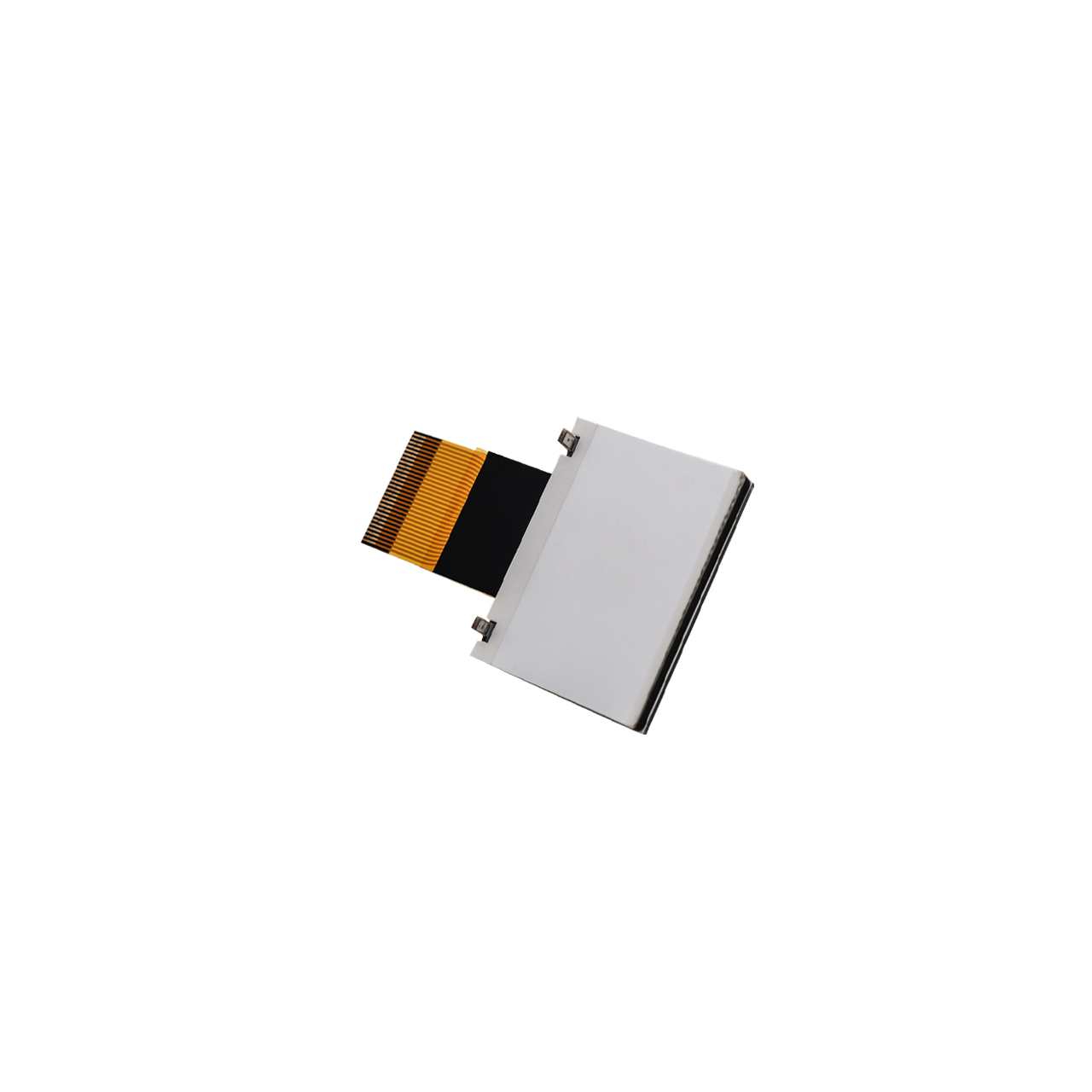

面板搭载 FSTN 正显半透半反射复合偏光层，白底黑字显示效果；明亮户外 / 室内依靠自然光反射即可清晰成像，可关闭背光降低整机功耗；夜间、密闭无灯光柜体，点亮标配白色 LED 背光，图文对比度清晰。
6H 仪器优选视角，温控、计量仪表立式安装无发白、色偏，长时间观测视觉舒适。
背光典型正向电压 3.0V，标准工作电流 30mA，FPC 引出独立 A/K 背光引脚，支持硬件开关或 MCU PWM 调光，背光亮度均匀无暗斑。
典型3.3V工作电压，静态待机电流小，适配电池供电便携检测仪、小型家用控制器。
工作温度：-20℃~+70℃；储存温度：-30℃ ~ +80℃，常规室内、轻度户外设备运行无拖影、黑屏故障。
玻璃与 FPC 引脚通过接触、空气静电测试，控制柜、小型电控盒电磁干扰环境不易花屏乱码。
参数分类 | 规格详情 |
|---|---|
产品型号 | HTG12864-140-31W-28C05-V01 |
点阵规格 | 128 列 × 64 行图形点阵（128×64） |
AA 有效可视区 | 23.02×11.50mm |
VA 视窗区域 | 26.15×13.90mm |
整机外形尺寸 | 28.55×20.10×4.3mm |
液晶模式 | FSTN 正显、半透半反射 |
标准视角 | 6H（6 点钟下视角） |
驱动 IC | ST7565R 一体化内置驱动 |
通讯时序 | 8080 Mode / 6800 Mode / 4-line SPI 三模式通用 |
FPC 引脚 | 28PIN 加长排线 |
供电电压 | 典型 3.3V（3.0~3.6V） |
背光配置 | 标配白色 LED，Vf=3.0V，Typ 30mA |
驱动占空比 / 偏压 | 1/64 Duty，1/9 Bias |
工作温度 | -20℃ ~ +70℃（无凝露） |
储存温度 | -30℃ ~ +80℃ |
环保标准 | RoHS 合规 |
迷你工业仪表：小型温控模块、微型压力变送器、手持温湿度检测仪
智能家居设备：热水器控制面板、新风小型恒温开关
计量设备：便携式电量监测表头、小型流量计量显示器
嵌入式开发：STM32/Arduino 单片机实验显示配件
Q：这款28PIN屏支持哪几种通讯时序，需要换硬件切换吗？
A：硬件原生支持 8080 Mode、6800 Mode、4-line SPI 三种时序，仅修改软件读写时序即可切换，无需更换屏幕。
Q：8080 Mode 和 6800 Mode 有什么区别？
A：二者均为 8 位并行时序，仅读写控制引脚电平逻辑不同，通过 FPC 上 C86 引脚切换适配不同工控主控。
Q：FSTN 正显半透半反射液晶，无光环境不开背光能看清吗？
A：完全无光环境无反射光源，屏幕对比度极低，必须开启标配白色 LED 背光；明亮自然光下可关闭背光节省电量。
鑫洪泰 128×64 COG点阵屏常备标准现货，一站式配套：
现货交付：3.3V 白光标准型号库存充足，交期稳定；
样品服务：发放完整规格书、外形尺寸图纸，提供样板调试；
定制服务：FPC长度、背光参数、面板丝印、整机尺寸按需调整；
技术支持：ST7565R 寄存器指令、上电时序、引脚定义全程对接；
鑫洪泰 HTG12864-140-31W-28C05-V01 采用芯片直贴玻璃 COG 工艺、ST7565R 三时序驱动、FSTN 正显半透半反射光学，28.55mm小巧外形，是微型工业仪表、家用小型电控高性价比 128×64 图形点阵显示解决方案。
