类型：COG LCD
显示像素：128x64
外形尺寸(mm) ：40.8x33.1x4.15
VA尺寸(mm)：36.0x23.5
AA尺寸(mm) ：33.25x20.45
有效尺寸mm：33.25x20.45
应用：仪器仪表
视角：6H
背光/亮度：白色
引脚：10
接口方式：SPI
特殊说明：抗静电ESD 8KV
工作温度：-30~+80℃
供电电压：3.3v
驱动芯片：ST7567

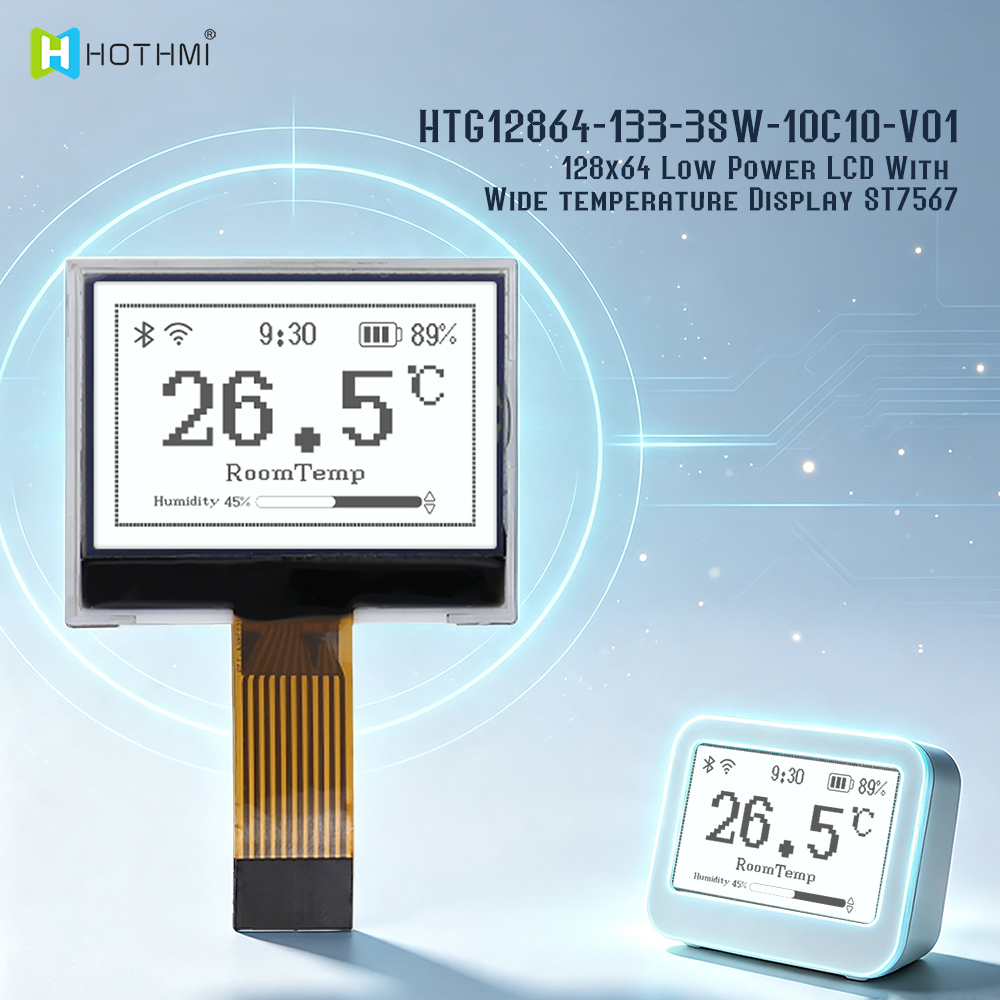

鑫洪泰HTG12864-133-3SW-10C10超薄COG图形点阵液晶屏，采用芯片直贴玻璃COG工艺，整机厚度仅4.15mm；内置 ST7567一体化驱动IC，兼容4线SPI、8080、6800 三类并行 / 串行通讯；FSTN半透半反射正显光学，6点钟标准仪器视角，标配白色LED背光，明亮环境依靠自然光可关闭背光省电，暗光场景点亮背光清晰读数；标准 3.3V 单路供电，支持 - 30℃~+80℃超宽温工作，40.8×33.1mm 紧凑外形，10PIN短FPC排线，适配各类小型嵌入式设备，完整提供寄存器初始化代码、硬件原理图与尺寸图纸。

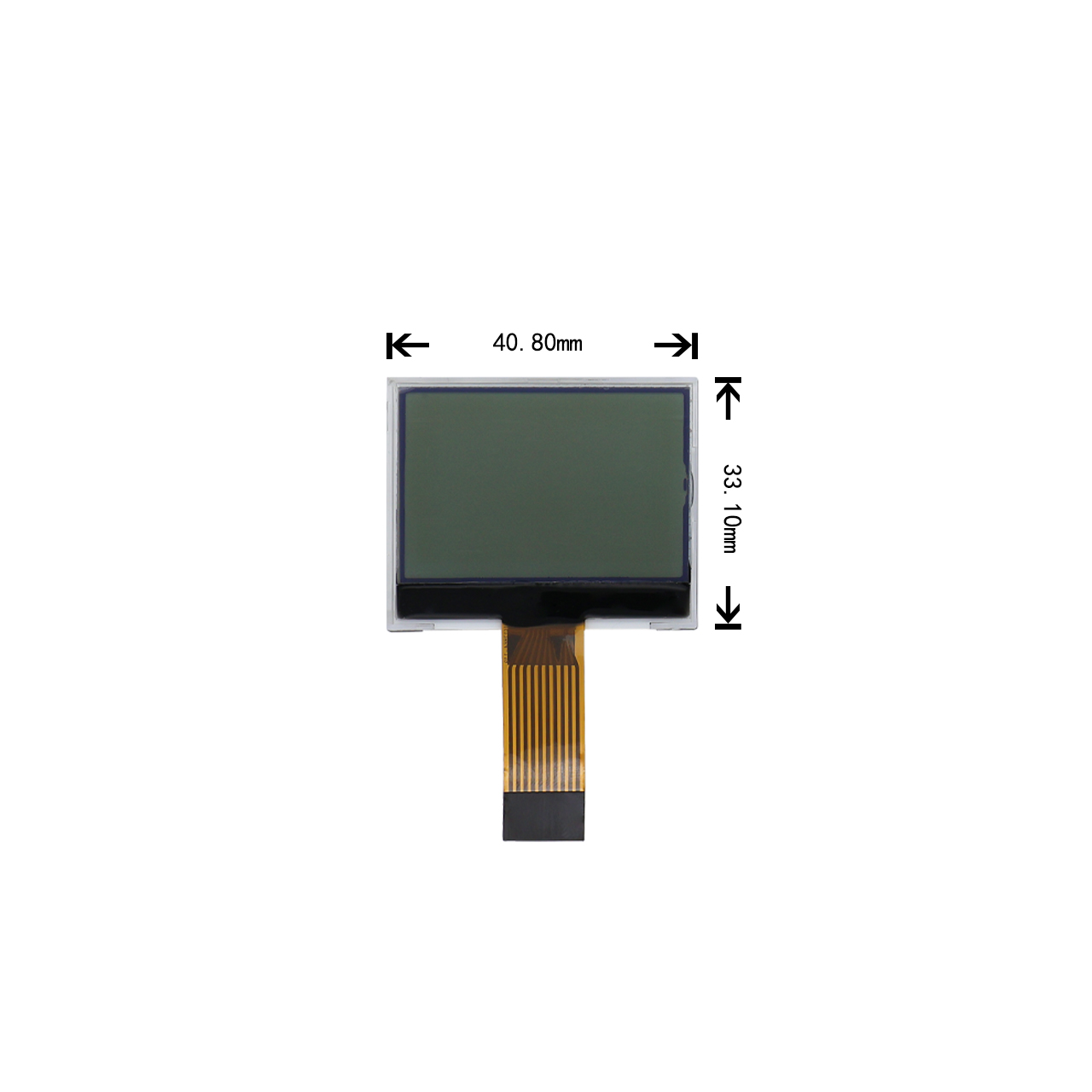

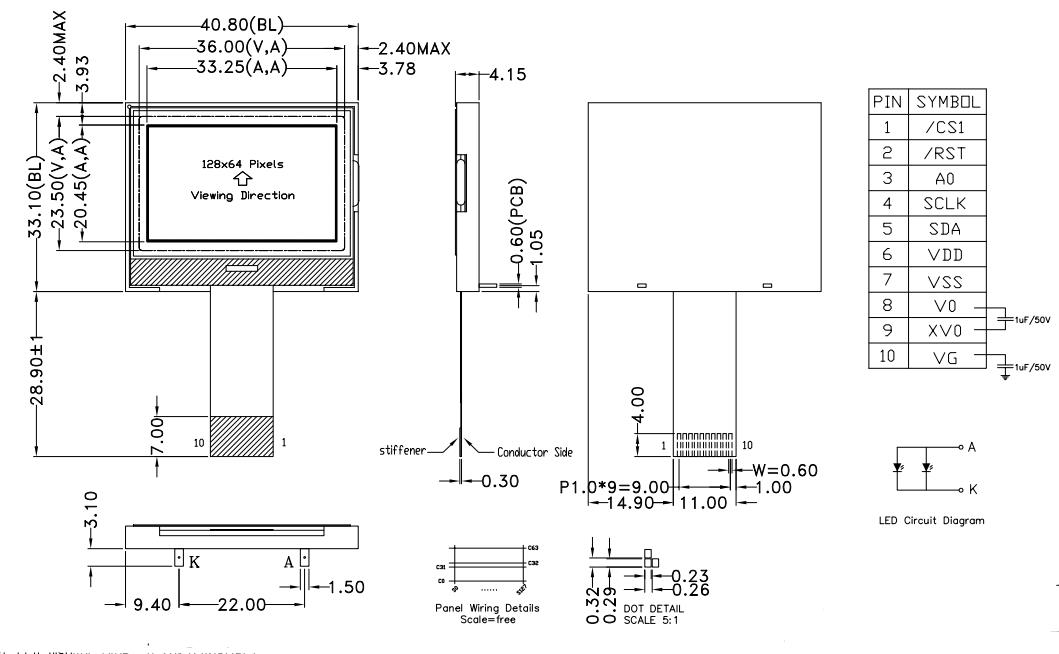

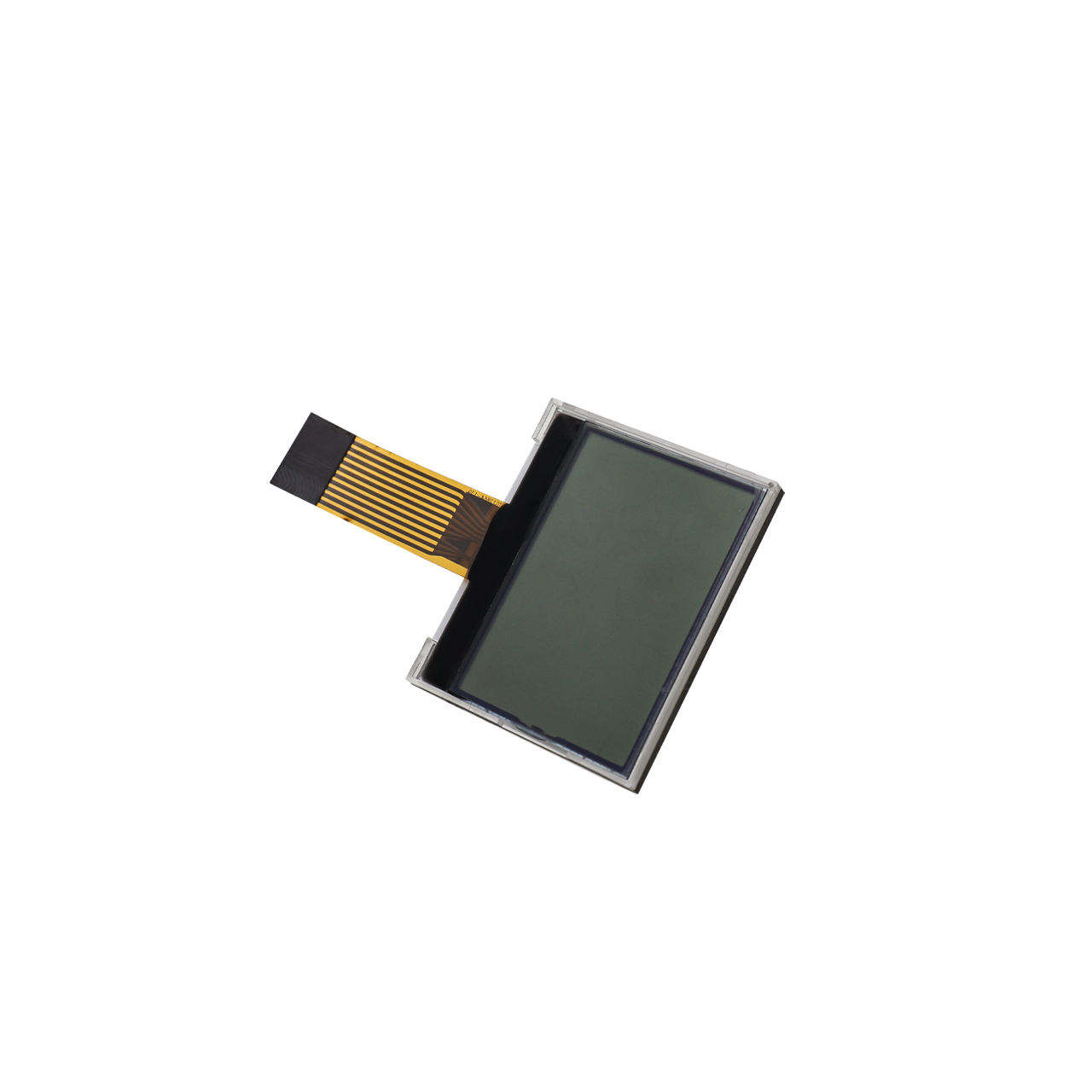

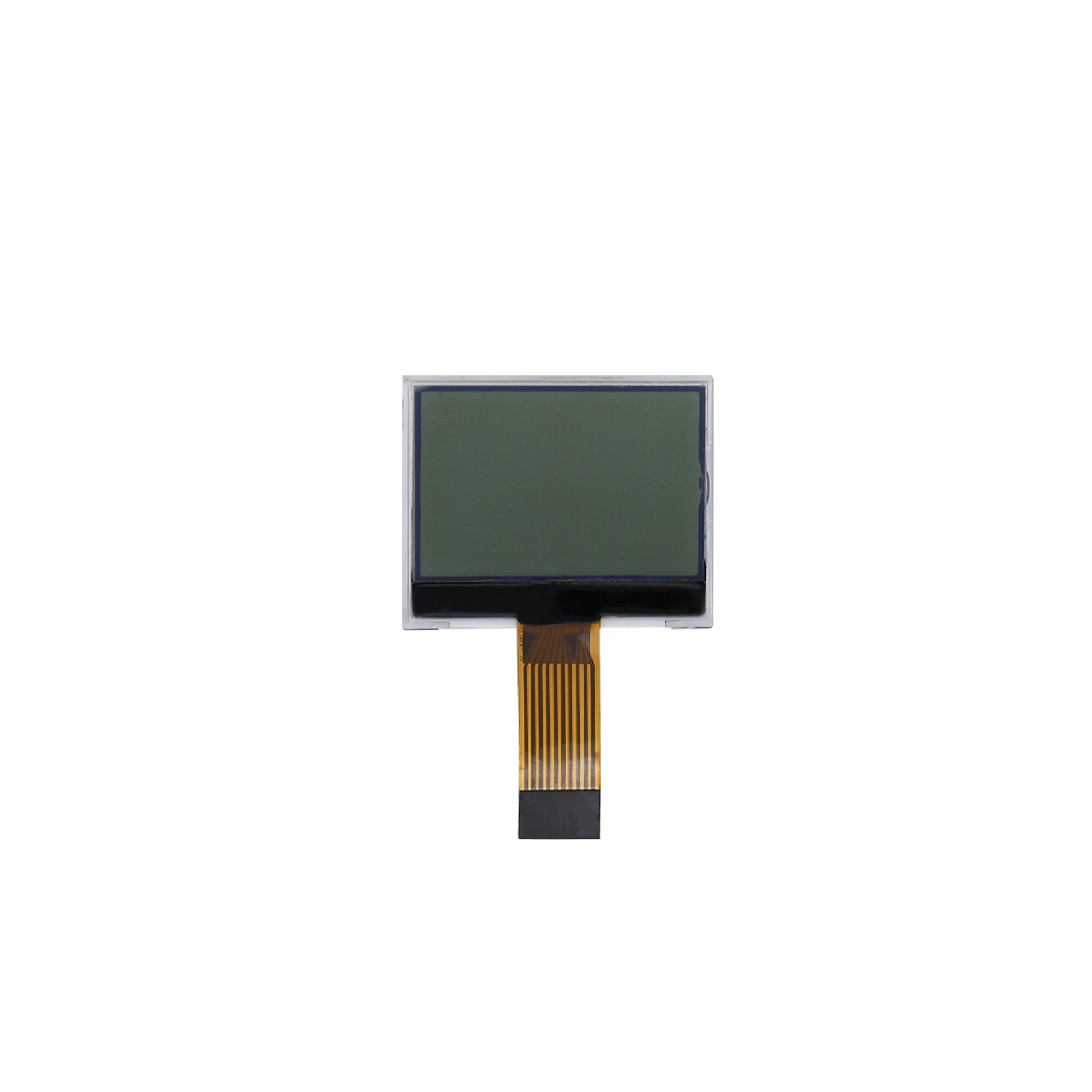

COG芯片邦定玻璃工艺，整机尺寸 40.8 (W)×33.1 (H)×4.15 (D)，狭小设备开孔轻松嵌入；

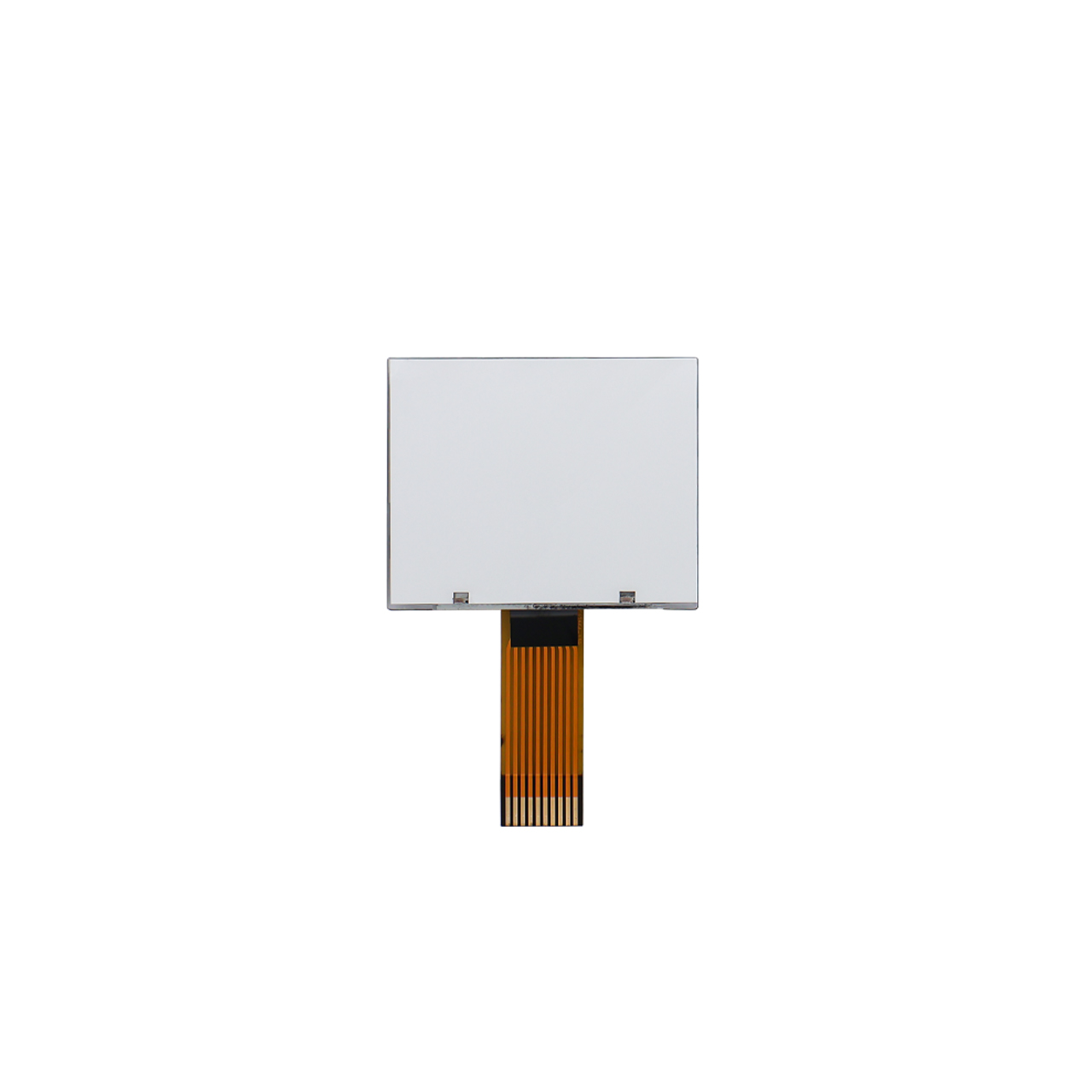

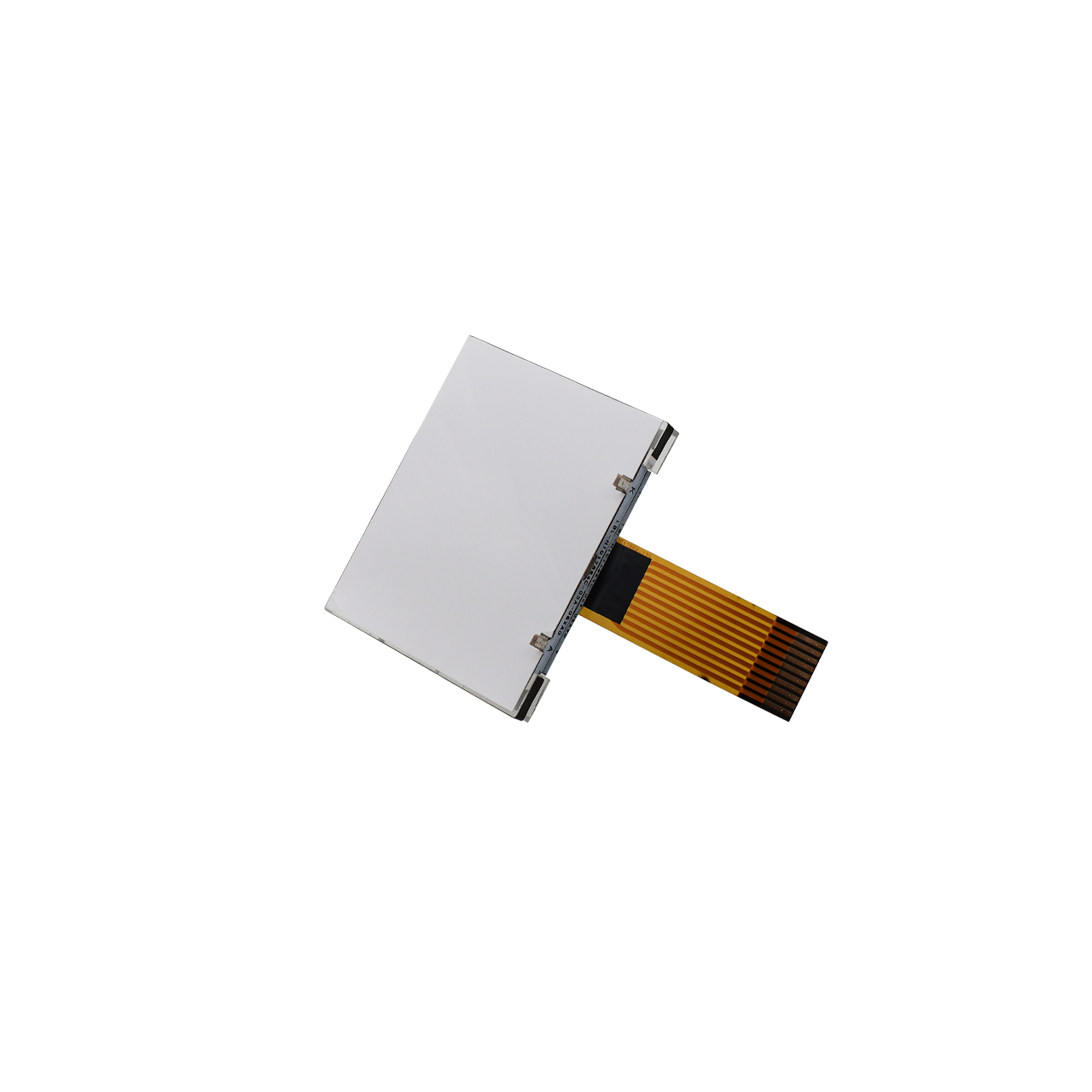

10PIN短FPC软排线，间距紧凑，设备内部布线更简洁，整机轻量化设计；
焊点更少，高低温、振动工况下故障率低于传统 COB 带板 12864 屏，批量一致性稳定。
原生搭载 ST7567专用图形驱动，内置显示 RAM 与基础字符库，仅需 3.0~3.6V 单电源，无需外置升压电路，简化主控 PCB 设计。
模组硬件支持 4 线 SPI、8080、6800 三种模式，仅需配置寄存器切换，兼容 STM32、合泰、Arduino、ESP32 全系列单片机；10PIN 引脚包含 / CS、/RST、A0、SCLK、SDA、电源、背光回路，接线定义清晰。
出厂提供标准上电复位时序、初始化指令集、读写时序图，工程师可直接移植驱动，缩短样机研发周期。

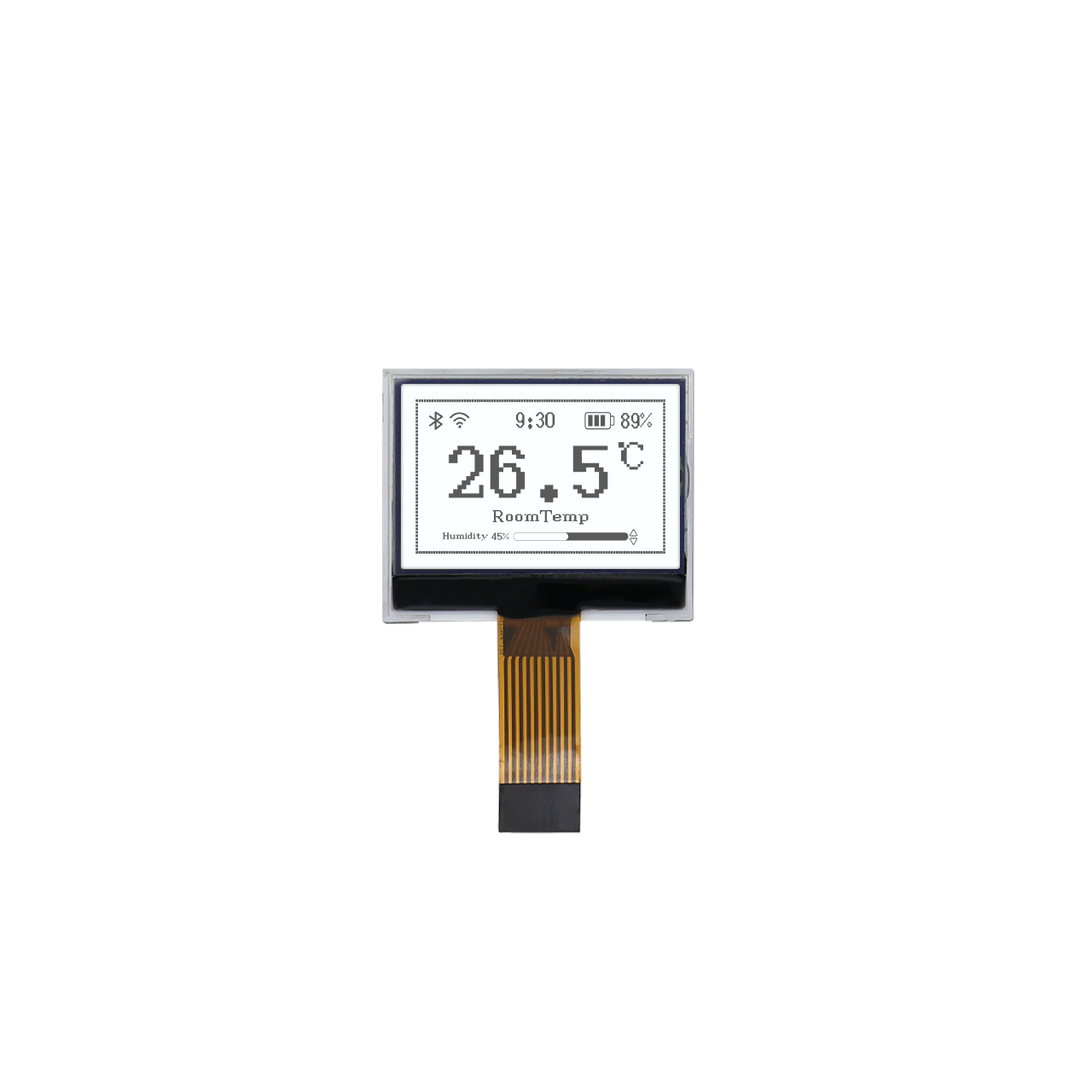

面板采用 FSTN 半透半反射偏光层，户外强光、室内明亮环境依靠自然光反射，无需开启背光降低功耗；夜间、密闭无光设备内，点亮标配白色LED背光，文字图形对比度清晰。
仪器、温控器、水表立式安装主流视角，上下可视均衡，长时间读数无发白、色偏，适配各类立式小型设备。
背光典型3.0V、30mA工作电流，亮度均匀无暗斑，背光回路独立A/K引脚，可通过MCU PWM调光或硬件开关控制。
典型3.3V工作电压，静态待机电流极低，电池供电手持检测仪、智能水表续航大幅提升。
工作温度-30℃~+80℃，储存温度-40℃~+90℃，零下低温无拖影、高温不黑屏，户外储能、燃气表、野外监测设备可用。
模组玻璃与 FPC 引脚通过接触 / 空气 ESD 测试，控制柜、充电桩强电磁环境不易乱码花屏。
| 参数分类 | 规格详情 |
|---|---|
| 产品型号 | HTG12864-133-3SW-10C10-V01 |
| 点阵分辨率 | 128 列 × 64 行图形点阵 |
| 整机结构 | COG 工艺 |
| 有效 AA 可视区 | 33.25×20.45mm |
| VA 视窗区 | 36.00×23.50mm |
| 整机外形尺寸 | 40.8×33.1×4.15mm |
| 液晶模式 | FSTN 正显、半透半反射 |
| 标准视角 | 6H（6 点钟下视角） |
| 驱动 IC | ST7567 一体化内置驱动 |
| 通讯接口 | 4 线 SPI / 8080 / 6800 三模式可选 |
| FPC 引脚 | 10PIN 标准排线 |
| 供电电压 | 典型 3.3V（3.0~3.6V） |
| 背光配置 | 标配白色 LED，Vf=3.0V，Typ30mA |
| 驱动占空比 | 1/64 Duty，1/9 Bias |
| 工作温度 | -30℃ ~ +80℃（无凝露） |
| 储存温度 | -40℃ ~ +90℃ |
| 环保合规 | RoHS |
计量仪表：智能水表、燃气表、热量计、储能监测表头
工业小型控制器：温控器、变频调节模块、压力变送器
便携检测设备：手持温湿度仪、电量测试仪、便携式传感终端
智能家居：热水器控制面板、新风控制器、小型温控开关
嵌入式 DIY：Arduino/STM32 开发板、教学实验显示模块
Q：这款12864 COG点阵屏支持 SPI 串口吗？需要改硬件吗？
A：硬件原生支持4线 SPI、8080、6800三种接口，仅软件寄存器切换，无需改排线硬件。
Q：FSTN半透半反射液晶，黑暗环境不开背光能看清吗？
A：无光环境缺少反射光源，屏幕对比度极低，必须点亮标配白色 LED 背光才能正常读数；明亮自然光可关闭背光省电。
鑫洪泰HTG12864超薄COG点阵屏常备标准现货，一站式技术配套：
现货发货：3.3V白色背光标准型号库存充足，交期稳定；
样品服务：免费完整版规格书、尺寸图纸，提供样板调试；
定制服务：FPC 长度、背光参数、面板丝印、外形尺寸按需修改；
技术支持：ST7567 全套驱动源码、上电时序、引脚定义全程对接；
配套参考：背光限流电路、3.3V 供电简易参考图纸同步提供。
鑫洪泰 HTG12864-133-3SW 采用超薄 COG 工艺、ST7567 多接口驱动，搭配FSTN半透半反射光学与-30~80℃超宽温性能，是小型工业仪表、手持便携设备高性价比128×64 图形点阵显示解决方案。
