类型：TFT圆屏
显示像素：540×540

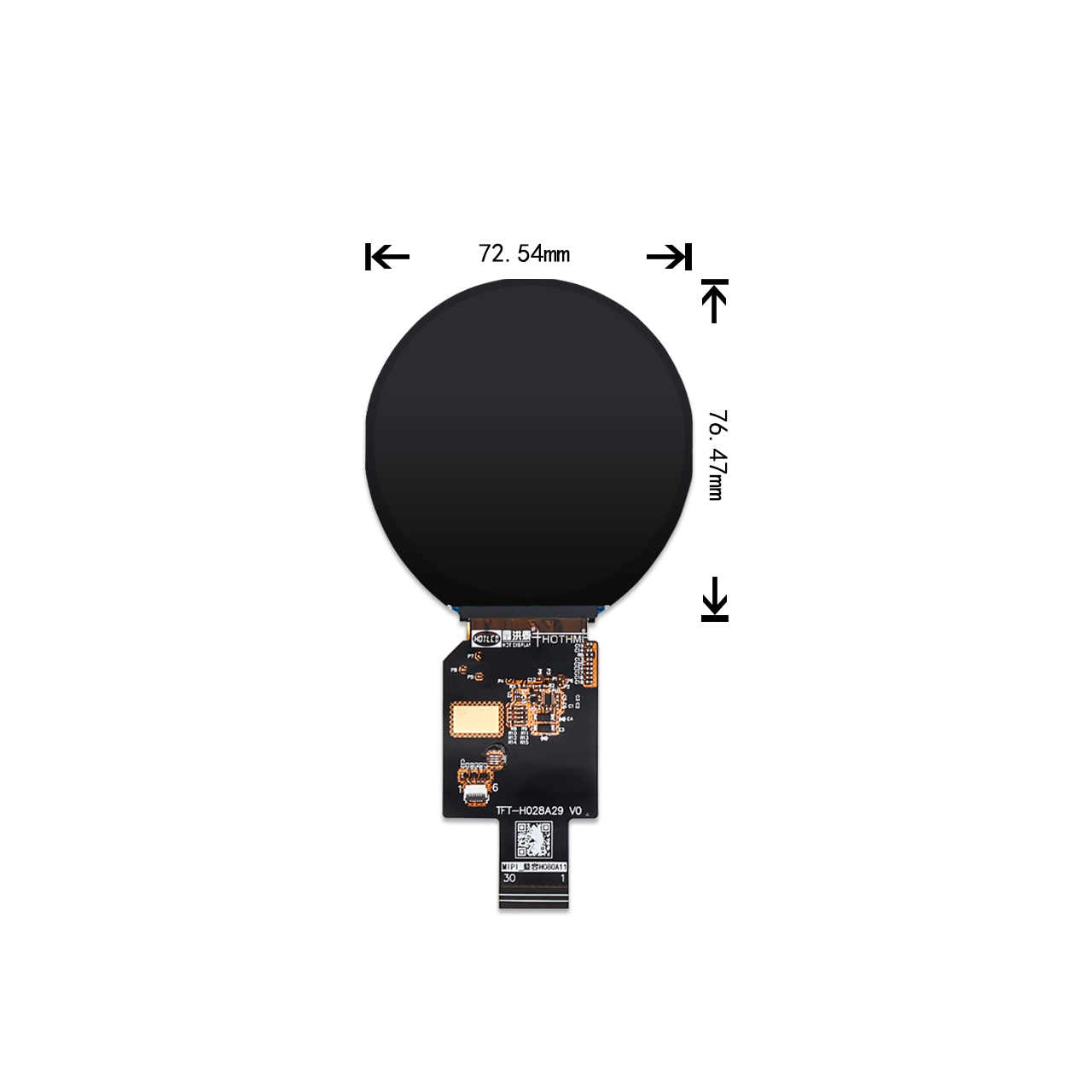

外形尺寸(mm) ：72.54×76.47×2.47
VA尺寸(mm)：2.8
AA尺寸(mm) ：2.8
有效尺寸mm：70.15×70.15
应用：车载，医疗，工控
视角：IPS
背光/亮度：450cd/m2
引脚：30
接口方式：MIPI
特殊说明：抗静电ESD 8KV
工作温度：-20℃~+70℃
供电电压：3.3V
驱动芯片：AXS15260D

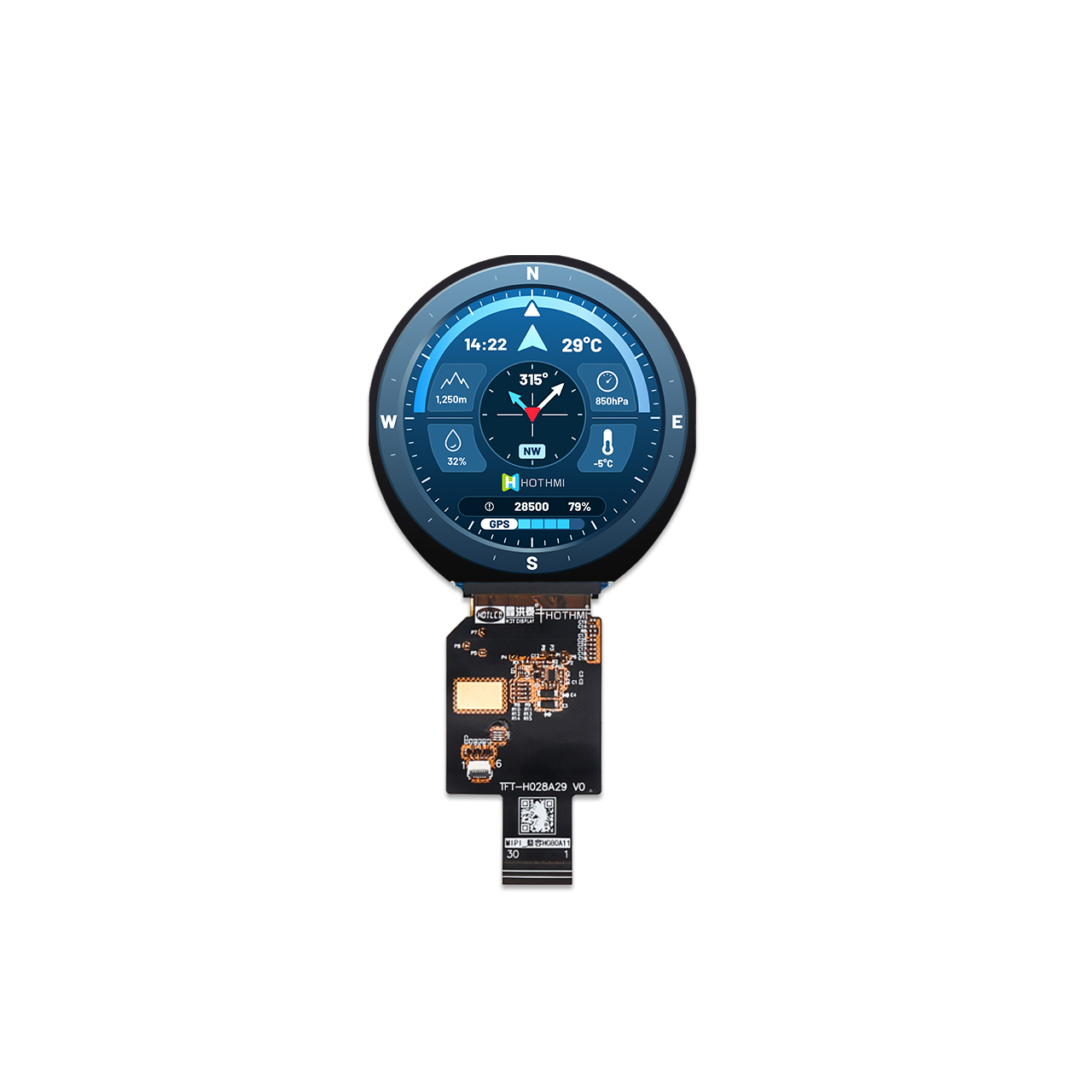

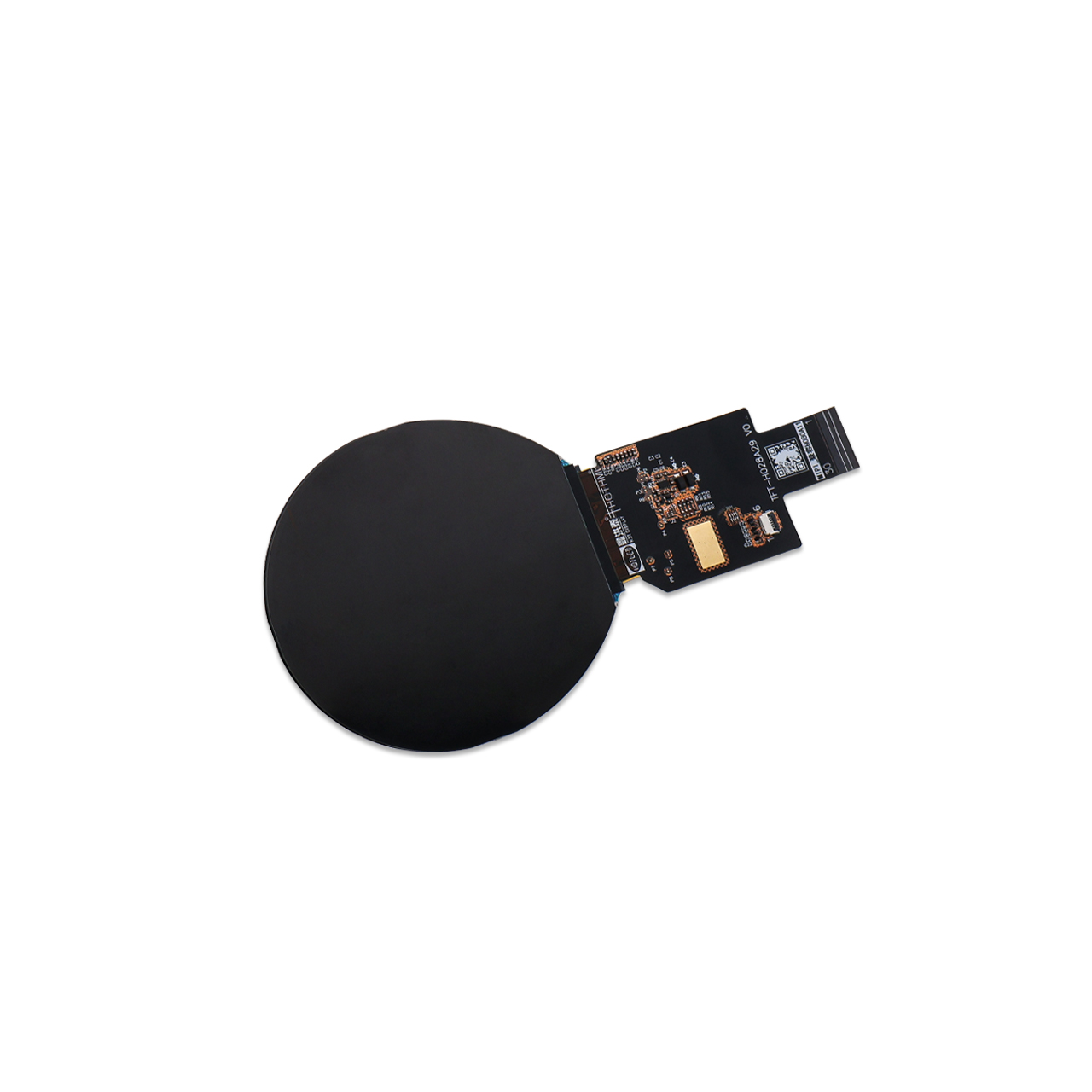

鑫洪泰全新升级TFT-H028A29ZUIAX4N30 2.8寸MIPI圆形Incell一体化触控屏，内置4Lane MIPI-DSI高速数字接口，相比2Lane、RGB 并口传输带宽大幅提升，低电磁干扰、FPC 排线更窄，完美适配 540×540高清圆形分辨率；2.8寸MIPI圆形Incell TFT显示屏采用Incell内嵌触控一体化工艺，AXS15260D芯片； 450cd/m2亮度，3.3V 标准低压、-20℃~70℃工业宽温，广泛用于直流充电桩、智能水电表、工业调节旋钮、车载仪表、咖啡机圆形触控面板，配套完整 4Lane MIPI 初始化驱动代码，一站式圆形显示触控方案。
点击链接了解更多产品信息：2.8英寸In-Cell圆形MIPI液晶显示模块
4Lane MIPI 差分串行总线传输容量翻倍，540×540圆形高清屏幕稳定跑满60Hz刷新率，动态表盘、交互动画切换顺滑无卡顿，工业人机界面视觉效果更流畅。
摒弃RGB并口多排线设计，MIPI仅4组差分信号线，28Pin排线宽度更小，圆形旋钮、小型设备狭小腔体更容易装配，整机结构可做更紧凑轻薄。
MIPI 差分传输机制有效抑制充电桩、控制柜电磁干扰，运行过程无闪屏、撕裂、跳图，能源、工控设备长期运行稳定。
标准工业MIPI-DSI通信，适配STM32MP、瑞芯微、全志、ESP32等主流MCU；配套完整寄存器初始化文档，工程师无需底层调试，快速点亮屏幕缩短项目周期。
MIPI动态IO功耗远低于并行接口，休眠静态电流极低，适配智能水表、便携检测等电池供电圆形设备。
区别传统外贴电容屏方案，2.8寸MIPI圆形Incell TFT显示屏将触控感应层内嵌液晶内部，Incell一体化结构，无需额外采购、贴合CTP，减少组装工序、压缩整机厚度，小型圆形设备首选方案。
AXS15260D专用圆形屏主控，IC同时驱动 MIPI 显示与 Incell 触控，省去两套驱动元器件，PCB 布线简洁，仅单路 3.3V 供电，无需多路升压电路，降低硬件开发难度。
独立硬件复位，MIPI上电不乱码
专用RES低电平复位引脚，配套标准MIPI上电、掉电时序波形，电压波动、复杂供电环境开机不花屏，整机运行一致性高。
上下左右全部80° 可视，圆形设备 360° 任意安装无暗角、无偏色，适配各类弧形圆形外壳。
常黑液晶对比度达1000:1，强光下文字图形清晰；注意常黑屏禁止长时间静止画面，2 分钟刷新一次可有效防止图像残影。
工作温度-20℃~70℃，储存 - 30℃~80℃，支持 90% RH 无凝露潮湿环境；经温循测试，低温无拖影、高温MIPI传输不丢帧黑屏。
液晶、FPC MIP 引脚支持接触 ±4KV、空气 ±8KV 静电；配套 AVDD 升压、背光驱动板，整套外围电路可一站式采购。
| 参数分类 | 参数项 | 规格值 |
|---|---|---|
| 基础规格 | 产品型号 | TFT-H028A29ZUIAX4N40 |
| 屏幕尺寸 | 2.8寸MIPI圆形显示屏 | |
| 分辨率 | 540(H)×540(V) | |
| 显示接口 | 4Lane MIPI-DSI | |
| 驱动 IC | AXS15260D | |
| 光学参数 | 全视角 | U80°/D80°/L80°/R80° |
| 对比度 | Typ 1000:1 | |
| 色域 | NTSC 65% | |
| 背光亮度 | 450cd/m2 | |
| 电气参数 | MIPI 供电 VCI | 3.0~3.6V（Typ 3.3V） |
| 触控供电 VDD | 3.3V | |
| 屏幕刷新率 | 60Hz（4Lane MIPI 满带宽） | |

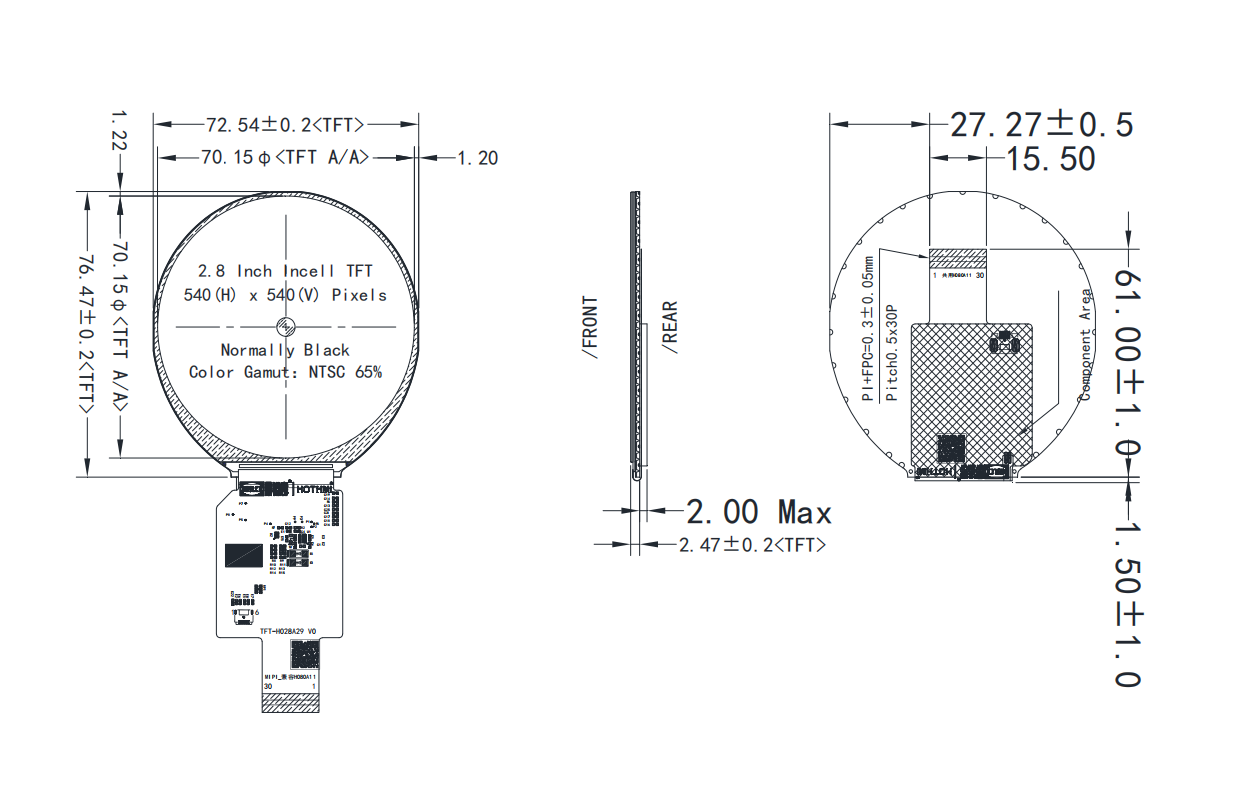

| 机械尺寸 | 裸屏整机 | 72.54×76.47×2.47mm |
| 带玻璃整机 | φ110×4.67mm | |
| 环境参数 | 工作温度 | -20℃ ~ +70℃（≤90% RH 无凝露） |
| 储存温度 | -30℃ ~ +80℃ | |
| ESD 防护 | 接触 ±4KV / 空气 ±8KV | |
| 环保标准 | 合规认证 | RoHS |
能源设备：直流充电桩圆形 MIPI 触控屏、智能水电燃气交互面板
工业控制：变频调节旋钮、小型工控圆形人机界面
车载配套：汽车环形 MIPI 仪表、扶手箱圆形中控
智能家居：咖啡机、恒温热水器圆形 MIPI 操控面板
便携设备：手持检测仪圆形交互 MIPI 显示屏
Q：这款2.8 寸圆形屏是MIPI接口吗，4Lane 相比 2Lane 优势在哪？
A：本款为 4Lane MIPI-DSI 标准接口，带宽翻倍，540 分辨率稳定 60Hz，差分传输抗电磁干扰更强，排线更窄，配套完整 MIPI 驱动代码。
Q：Incell 触控会占用 MIPI 传输带宽吗？
A：不会，触控采用独立 IIC 总线，MIPI 仅传输图像，画面、触控互不抢占资源，操作无延迟卡顿。
Q：2.8寸MIPI圆形Incell TFT显示屏兼容哪些带 MIPI 输出的主控芯片？
A：适配 STM32MP、瑞芯微、全志、ESP32 等全部支持 MIPI 的嵌入式 MCU，提供完整初始化寄存器代码。
Q：2.8寸MIPI圆形Incell TFT显示屏能否配套背光、AVDD 升压 MIPI 驱动板一同供货？
A：可以，配套专用背光驱动、液晶升压模块，附带全套硬件参考原理图。
Q：支持样品测试与外形、MIPI排线定制吗？
A：支持样品申领；可定制背光亮度、FPC 排线长度、面板丝印、整机安装尺寸。
鑫洪泰专注 2.8 寸 MIPI 圆形 Incell 触控屏研发生产，TFT-H028A29 两款型号常备现货，围绕 4Lane MIPI 接口提供全套技术配套：
现货供应：无盖板、玻璃两款MIPI圆形模组批量库存，标准型号快速排单发货
样品服务：免费提供完整版规格书 + MIPI 初始化驱动代码，支持前期样机验证测试
定制服务：背光亮度、FPC 排线、盖板丝印、整机结构尺寸均可按需调整
技术支持：MIPI 上电时序、硬件原理图、寄存器调试全程技术对接
配套供货：AVDD 升压、背光驱动板等 MIPI 外围组件一站式配齐采购
