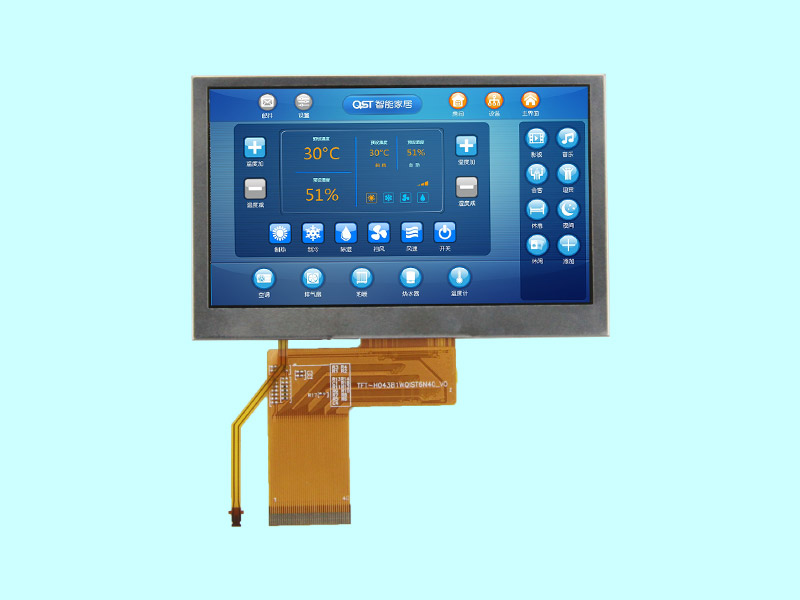

TFT-H043B1WQIST6N40 4.3寸480×272宽温工业TFT液晶屏

鑫洪泰TFT-H043B1WQIST6N40是4.3寸480×272宽温工业TFT液晶屏，横向480× 纵向 272 标准分辨率，内置成熟 SC7283 驱动 IC，标配 TTL 8/24 位并行接口，支持 SYNC/SYNC-DE/DE 三种时序模式；全向 80° 大视角、800:1 高对比度，白光背光典型亮度 600cd，整机厚度仅 3.0mm，-30℃极低温至 85℃高温稳定工作，是车载设备、户外工控、仪器仪表、嵌入式设备通用的高清显示模组。

4.3寸 WVGA 高清画质 80° 全视角无偏色

4.3寸480×272宽温工业TFT液晶屏采用 480 (H)×3RGB×272 (V) 像素排布，50% 标准色域，30ms 快速响应，动态曲线、操作 UI、设备数据无拖影；上下左右四向 80° 全视角，车间、车载多角度观看不发白、不失真；标配白光 LED 背光，典型亮度 600cd，室内、弱户外环境可视性优秀；模组整机厚度仅 3.0mm，结构轻薄，适配各类紧凑型设备安装需求。

SC7283 驱动 8/24 位 TTL 三时序兼容

工业TFT搭载 SC7283 专用液晶驱动，40Pin 标准 FPC 排线，完整引出 24bit 红绿蓝数据总线、PCLK 时钟、HS/VS 同步、DE 数据使能信号，兼容三种主流驱动时序：同步模式、DE 模式、同步 DE 混合模式；8 位与 24 位 TTL 接口可通过电阻配置切换，适配 STM32、FPGA、ARM 全系列主控。供电统一 3.3V 标准电压，数字与模拟共用 VCI 电源，电路设计简化。

-30~85℃超宽温 全工业可靠性认证

4.3寸480×272宽温工业TFT液晶屏核心优势为超宽温工况，工作、储存温度均覆盖 - 30℃~85℃，零下 30 度严寒户外、85℃高温设备内部均可稳定点亮，无需额外加热板；整机通过高低温循环、湿热 90% RH、±4KV 接触 /±8KV 空气静电、三轴震动全套工业测试；优化残像抑制程序，固定画面 2 分钟内刷新可有效预防烧屏，长时间开机运行稳定；符合 RoHS 环保标准，可批量出口海内外。

TFT-H043B1WQIST6N40 核心参数表

4.3寸480×272宽温工业TFT液晶屏的适用场景

车载控制终端

工程机械仪表、农机控制面板、车载监控显示屏，耐高低温，颠簸震动环境下稳定运行。

户外工业设备

野外勘探仪器、户外便携工控、冷链检测设备，-30℃低温环境下正常显示。

工业自动化仪表

温湿度控制器、变频操作台、检测设备显示窗口，色彩细腻，数据清晰可读。

嵌入式开发设备

STM32/FPGA 开发配套显示屏，多时序兼容，调试便捷，适配各类工控主板。

4.3寸480×272宽温工业TFT液晶屏的常见问答

Q1：屏幕支持几种驱动时序？接口是否兼容 8 位 TTL？

A：4.3寸480×272宽温工业TFT液晶屏支持 SYNC 同步、DE、同步 DE 三种 TTL 时序，8 位与 24 位接口可通过电阻配置切换，主流单片机、FPGA 均可直接驱动。

Q2：能否修改 FPC 长度、丝印 LOGO？

A：支持 FPC 加长缩短、面板丝印、背光参数、整机开孔个性化定制。

配套供货服务

现货库存：常备库存，批量交期稳定，快速发货。

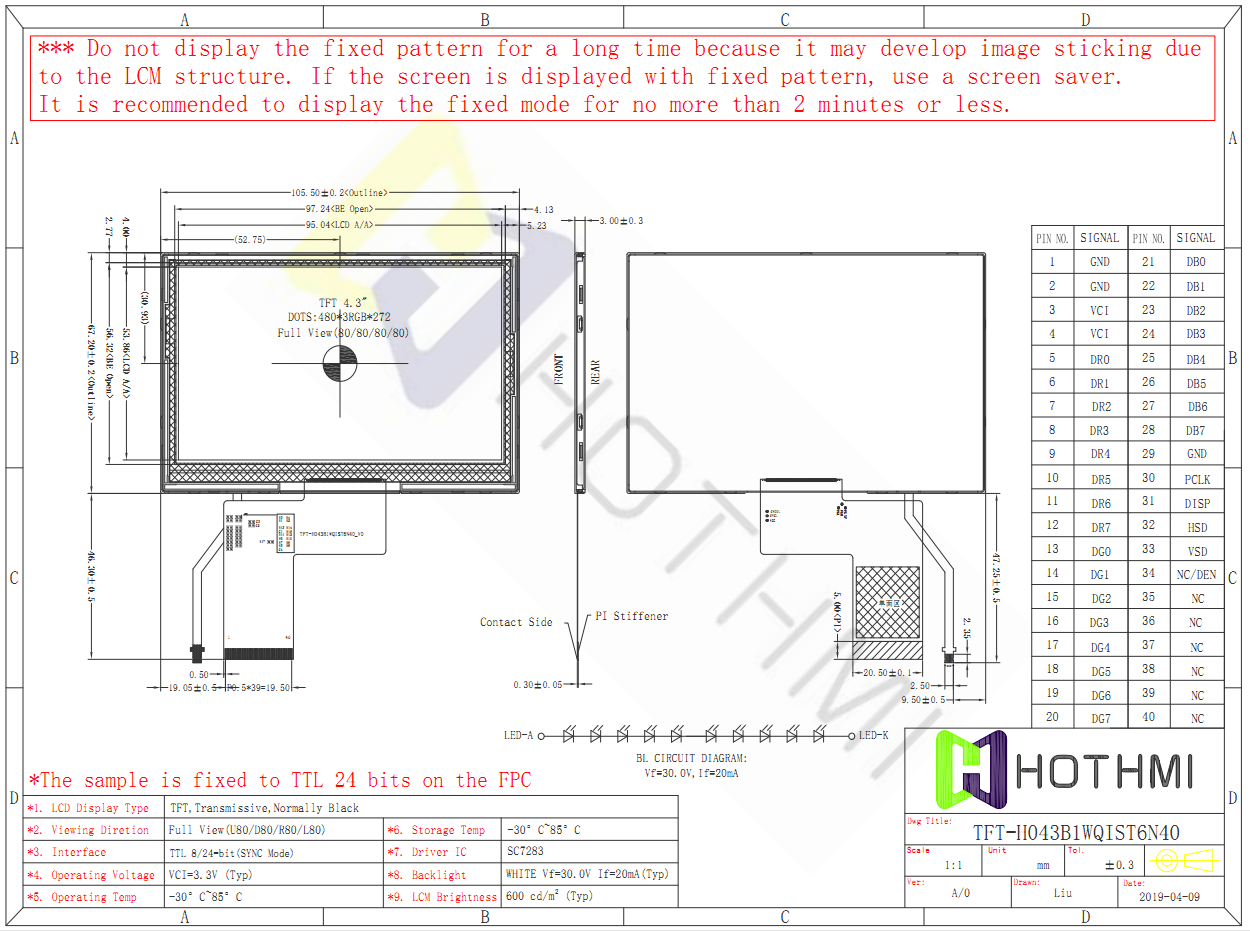

试样支持：原厂规格书、机械尺寸图纸、TTL 时序波形、SC7283 完整初始化源码。

定制服务：背光亮度调整、FPC 改型、面板丝印、结构开孔定制。

技术对接：TTL 驱动移植、硬件接线、时序调试一对一远程技术支持。

鑫洪泰 TFT-H043B1WQIST6N40 系列4.3 寸 480×272 超宽温工业 TFT 液晶屏，SC7283 驱动、8/24 位 TTL 三时序兼容、-30~85℃超宽温、全视角高对比度，车载、户外、工业仪器专用高清液晶模组。
