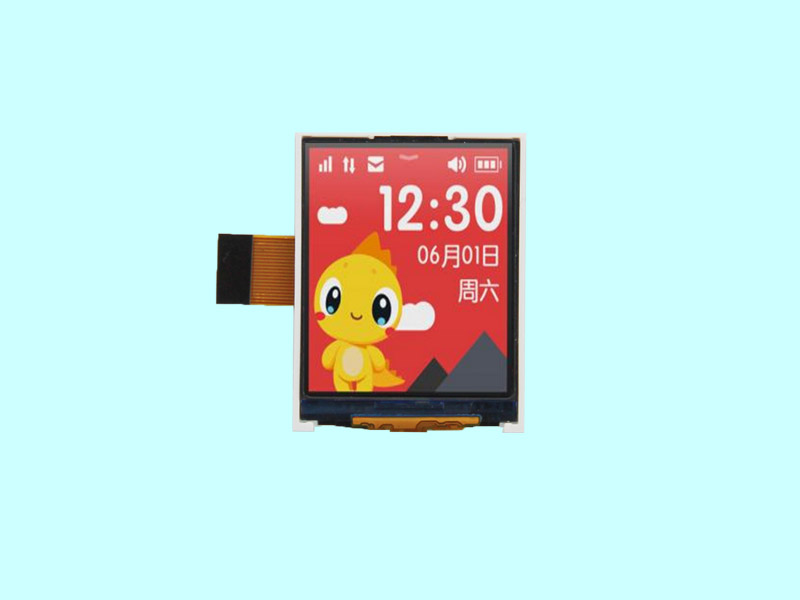

TFT-H017B1CFTST2N20 1.77寸128×160 MCU接口工业TFT液晶屏

鑫洪泰 TFT-H017B1CFTST2N20 是1.77寸128×160 MCU接口工业TFT液晶屏，竖版 128 (RGB)×160 像素点阵，ST7735S 驱动 IC，标配 20Pin 8 位 MCU 8080 并行接口，12 点钟优选视角。厚度仅2.43mm，采用 2 颗串联白光 LED 背光，典型亮度 200cd/m2 低功耗设计，工作温度覆盖 - 20℃~70℃，储存温度 - 30℃~80℃，是小型仪表、智能穿戴、手持检测、嵌入式单片机开发通用的彩色液晶模组。

1.77 寸机身 2.43mm 超薄低功耗设计

1.77寸128×160 MCU接口工业TFT液晶屏采用竖版紧凑像素排布，有效可视区域 28.03×35.04mm，整机外形尺寸 43.70×34.00×2.43mm，体积小巧，适配狭小设备壳体安装。屏幕为透射式常白面板，固定 12 点钟定向视角，设备正面观看色彩均匀、无明显色偏；背光采用 2 颗白光 LED 串联方案，典型亮度 200cd/m2，支持 PWM 软件调光，电池供电的便携设备可通过调光降低功耗。FPC 金手指区域配备 PI 补强板，反复弯折不易断裂，标准排线长度可按需定制。

ST7735S 成熟驱动 8 位 MCU 并行易开发

工业 TFT 搭载通用 ST7735S 液晶驱动芯片，20Pin 标准 FPC 排线完整引出 8 路 RGB 数据、时钟、片选、复位、背光与电源引脚，标准 8080 8 位 MCU 并行通讯协议，兼容 51、STM32、PIC、ESP32 全系列单片机。整机采用 3.3V 单电源供电，无需额外多路降压电路，简化硬件设计。

-20~70℃工业温区 稳定可靠

1.77寸128×160 MCU接口工业TFT液晶屏工业适配性优异，标准工作温度范围 - 20℃~70℃，储存温度 - 30℃~80℃，可稳定适配室内小型仪表与常温便携设备，低温环境下仅画面响应轻微放缓，升温后即刻恢复正常。整机通过高低温循环、湿热存储、静电放电、三轴震动等工业可靠性测试，结构精简故障率低；建议固定画面显示不超过 2 分钟，配合屏保程序可有效预防残影，延长屏幕使用寿命。产品符合 RoHS 环保标准，可批量供应海内外市场。

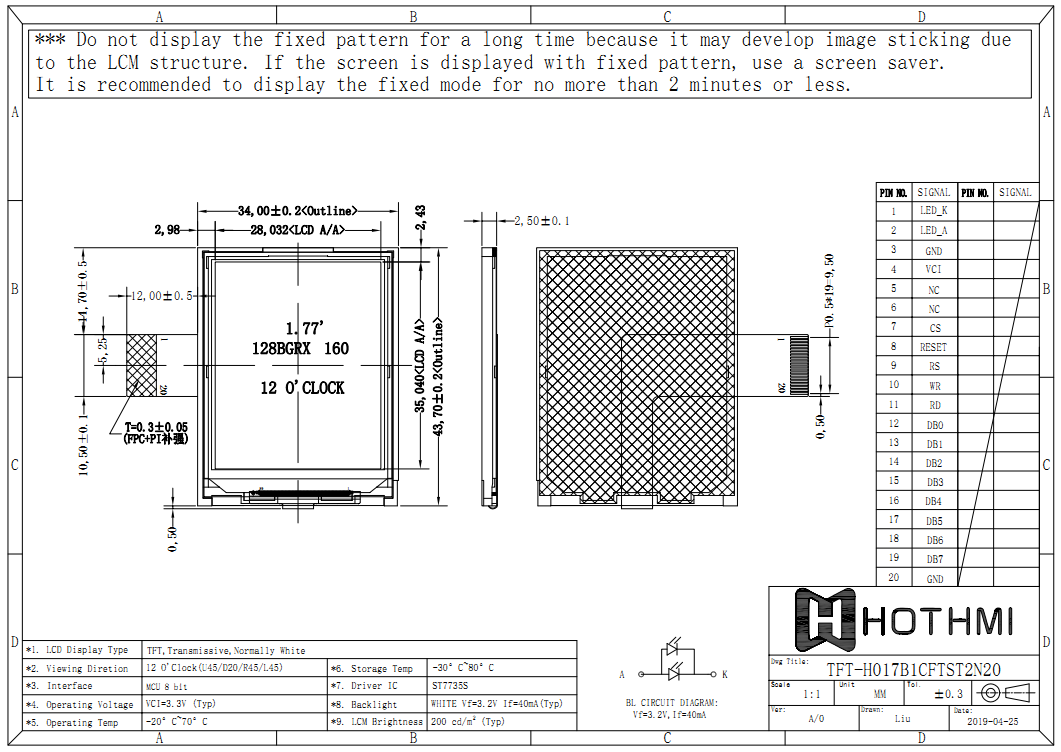

TFT-H017B1CFTST2N20 核心参数表

1.77寸128×160 MCU接口工业TFT液晶屏的适用场景

小型工业检测仪表

温湿度表头、压力流量检测仪、气体探测小型显示窗口，低功耗适配手持设备。

智能穿戴小家电

智能手环、迷你美容仪、便携雾化器、家用小型温控器，超薄机身适配狭小外壳。

嵌入式开发学习

STM32/Arduino/ESP32 单片机实验彩屏，配套驱动代码，新手调试简单。

家用控制设备

净水器控制面板、小型风机、充电桩迷你状态显示屏，室内常温稳定运行。

1.77寸128×160 MCU接口工业TFT液晶屏的常见问答

Q1：这款小屏适配哪些单片机？好不好驱动？

A：1.77寸128×160 MCU接口工业TFT液晶屏采用通用8位 8080 并行 MCU 接口，ST7735S 驱动开源资料丰富，兼容 STM32、51、ESP32、PIC 等绝大多数单片机。

Q2：是否支持定制修改屏幕参数？

A：支持 FPC 排线加长 / 缩短、背光亮度调整、面板正面丝印 LOGO、整机结构开孔适配定制。

配套供货服务

现货库存：无触摸标准版长期常备库存，小试样、大批量订单交期稳定，试样快速发货。

试样支持：原厂规格书、机械尺寸图纸、ST7735S 完整初始化驱动源码、引脚定义表。

定制服务：FPC 长度改型、背光亮度微调、面板丝印 LOGO、设备安装开孔定制。

技术对接：MCU 单片机驱动移植、硬件接线核对、时序调试一对一远程技术支持。

鑫洪泰 TFT-H017B1CFTST2N20 系列1.77寸128×160 MCU接口工业TFT液晶屏，ST7735S 驱动、2.43mm 超薄机身、-20~70℃宽温彩屏，小型仪表、穿戴设备、单片机开发专用液晶模组。
