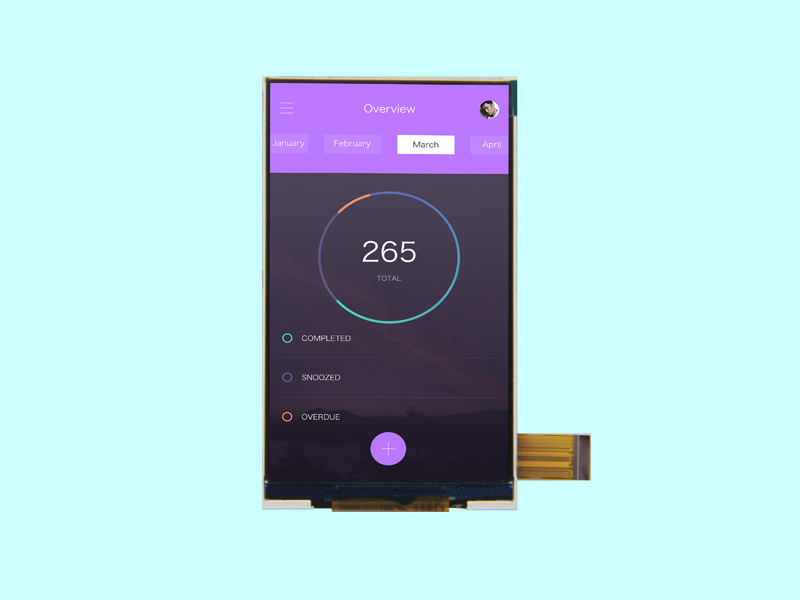

TFT-H040A2WVIIL5C33 4.0寸480×800 MIPI电容触摸TFT液晶屏

鑫洪泰TFT-H040A2WVIIL5C33是一款4.0寸480×800 MIPI电容触摸TFT液晶屏。TFT-H040A2WVIIL5C33采用480RGB×800纵向像素排布，搭载工业级ILI9806E驱动IC，标配双通道MIPI DSI高速传输接口，集成G+G五层五点电容触摸屏。整机超薄一体化设计，厚度仅2.16mm，搭配500cd/m2高亮背光、全视角显示、2.8V低压供电方案，支持-20℃~70℃工业宽温稳定运行，凭借高清画质、流畅触控、低功耗与高兼容性，成为手持检测设备、工业控制面板、智能家居人机交互设备的优选触控显示模组。

4.0寸竖版高清显示｜全视角，画质细腻无拖影

4.0寸竖屏采用480(H)×3RGB×800(V)纵向像素阵列，适配各类竖向UI界面、数据波形、文字参数显示场景，画面细腻清晰、层次分明。屏幕拥有35ms极速响应速度，动态画面刷新流畅，无拖影、残影问题。搭载全视角液晶技术，多角度观测无发白、无偏色、无对比度衰减。

4.0寸480×800 MIPI电容触摸TFT液晶屏典型对比度高达800:1，色彩还原真实自然，搭配500cd/m2白光LED背光，亮度充足、无光斑暗区，在室内环境、弱光车间工况下可视性极佳。整机2.16mm超薄机身，结构紧凑小巧，可完美适配各类小型化、紧凑型设备壳体，适配轻薄设备结构设计需求。

ILI9806E主控｜双通道MIPI高速接口，抗干扰强、易开发

模组内置成熟稳定的工业级ILI9806E显示驱动芯片，采用MIPI-2L双通道差分传输架构，相较单通道MIPI接口，画面刷新速率更快、高速传输抗干扰能力更强，有效规避工业复杂电磁环境下的闪屏、花屏问题。

4.0寸480×800 MIPI电容触摸TFT液晶屏预留PWM背光调光专用引脚，支持软件无级亮度调节，可根据使用场景自主适配明暗亮度，兼顾显示效果与设备功耗。

G+G一体电容触控｜五点触控、高硬度耐磨，装配极简

屏幕原生集成G+G双层五层电容触控结构，搭载FT5446专业触控IC，支持5点同步触控操作，完美适配点击、滑动、缩放、长按等全场景人机手势操作，触控线性误差＜3%，操控精准灵敏、无漂移、无卡顿。触控表层采用6H高硬度钢化玻璃，耐磨防刮、抗磕碰，适配设备长期高频触控使用场景。

4.0寸480×800 MIPI电容触摸TFT液晶屏采用显示、触控双路独立FPC排线设计，信号互不干扰、运行稳定，无需额外加装、贴合触摸盖板，一体化结构大幅简化设备整机装配流程，节约结构配件成本与人工装配成本，适配批量量产需求。

双低压低功耗｜工业宽温设计，全天候稳定可靠

4.0寸480×800 MIPI电容触摸TFT液晶屏采用双路低压供电架构，模拟VCI典型供电2.8V（区间2.65~3.3V），逻辑IOVCC典型供电1.8V（区间1.65~3.3V），低压适配性极强，可直接匹配锂电池供电的手持便携设备，无需额外设计降压电路，精简设备硬件结构、降低功耗。背光搭载3.2V/160mA大功率白光LED，亮度充沛，支持软件休眠关背光功能，可按需降低设备待机功耗。

工作温度覆盖-20℃~70℃，储存温度-30℃~80℃，可适配严寒、高温、湿热、强干扰等各类复杂工况。

4.0寸480×800 MIPI电容触摸TFT液晶屏的核心参数规格表

4.0寸480×800 MIPI电容触摸TFT液晶屏的典型应用场景

手持检测设备

适配水质分析仪、气体探测器、便携式测温仪等手持终端，低压供电适配锂电池方案，一体化电容触控省去外置触控板，机身轻薄便携，适配手持设备结构设计。

小型工业控制器

适用于变频控制面板、微型PLC、阀门控制终端等工控设备，双通道MIPI高速刷新流畅，工业宽温性能适配车间高低温、电磁干扰复杂工况，运行稳定抗干扰。

智能家居中控

可用于智能温控器、净水机、门禁操作屏等民用智能设备，五点触控手势流畅精准，超薄机身易嵌入家电面板，低功耗设计适配设备长期待机运行。

嵌入式开发实训

适配ARM、FPGA嵌入式开发学习，配套完整MIPI显示+电容触摸全套驱动源码与时序资料，可快速完成人机交互项目调试与功能验证，是实训开发优选屏幕。

4.0寸480×800 MIPI电容触摸TFT液晶屏的常见问答

Q1：屏幕自带触摸吗，支持几点触控？

A：屏幕自带一体化G+G五层电容触控结构，支持五点同步触控，无需额外贴合触摸盖板，到手即可直接装配使用。

Q2：支持定制FPC长度、背光亮度吗？

A：支持全维度个性化定制，可按需调整FPC排线长度、背光电流与亮度、面板正面丝印LOGO、触摸玻璃厚度等参数。

配套供货服务

现货库存：标准G+G电容触摸版本长期常备库存，货源充足、交期稳定，支持试样小单与大批量批量供货。

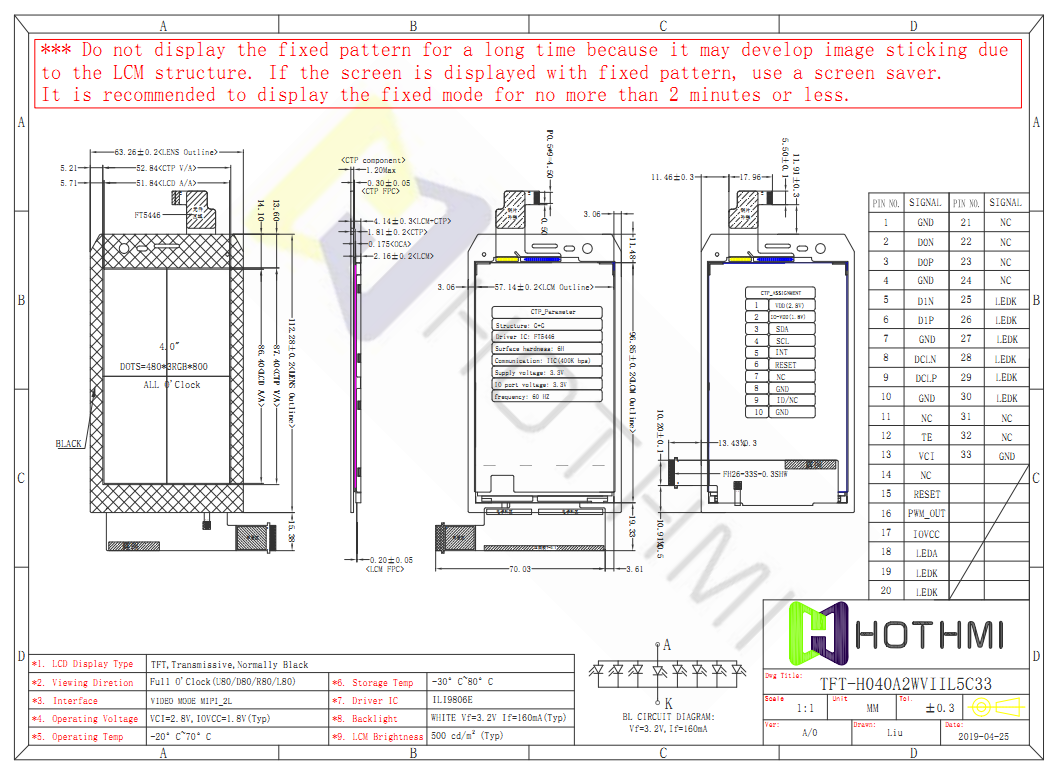

试样支持：提供官方规格书、机械尺寸图纸，助力客户前期开发测试。

定制服务：支持FPC排线长度调整、背光参数修改、面板丝印LOGO、触摸玻璃硬度微调等个性化定制需求。

技术对接：提供MIPI驱动移植、触摸I2C调试、硬件接线适配一对一远程技术指导，高效解决开发适配难题。

产品总结

鑫洪泰TFT-H040A2WVIIL5C33 4.0寸480×800 MIPI电容触摸TFT液晶屏，集双通道MIPI高速传输、G+G五点一体触控、500cd/m2高亮显示、2.16mm超薄机身、2.8V低压低功耗、工业宽温稳定性于一体，开发适配便捷、装配成本低、运行稳定可靠，是手持智能设备、小型工控终端、智能家居人机交互场景的高性价比优选显示模组。
