128×128 COG点阵液晶屏｜SPI接口 UC1617S工业显示屏HTG128128A

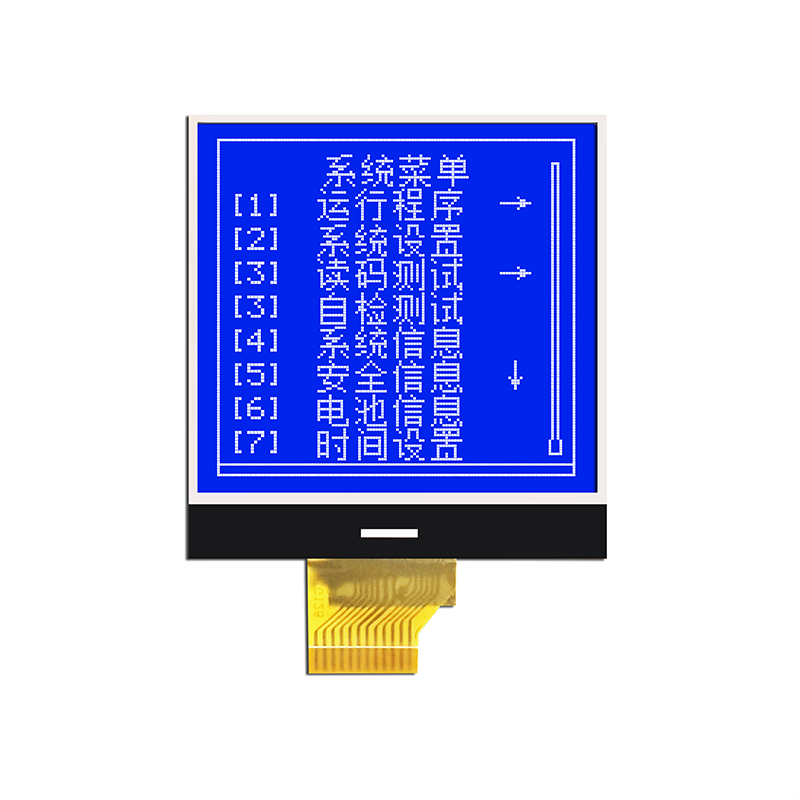

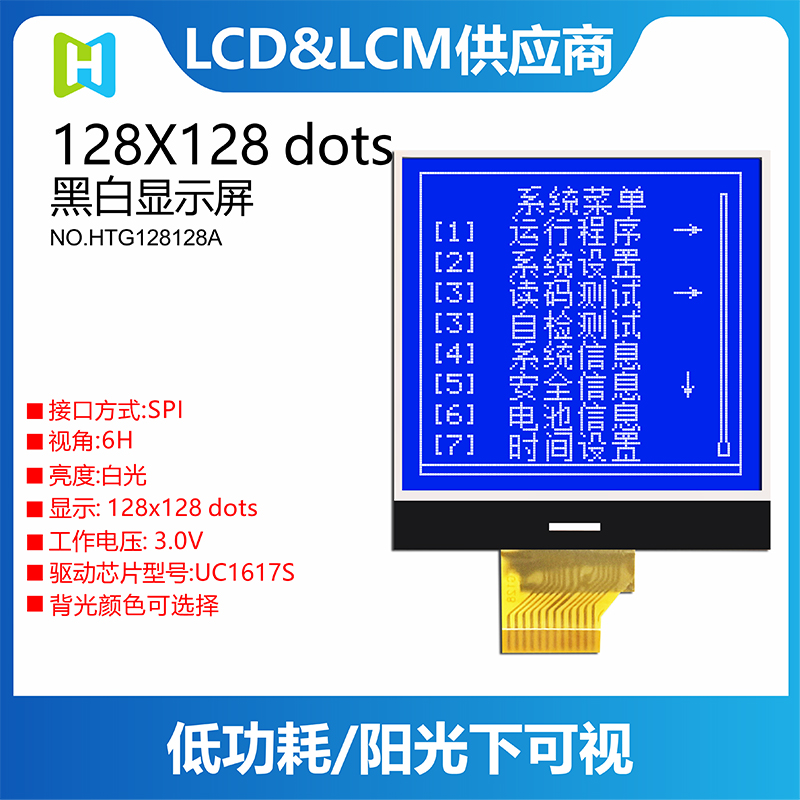

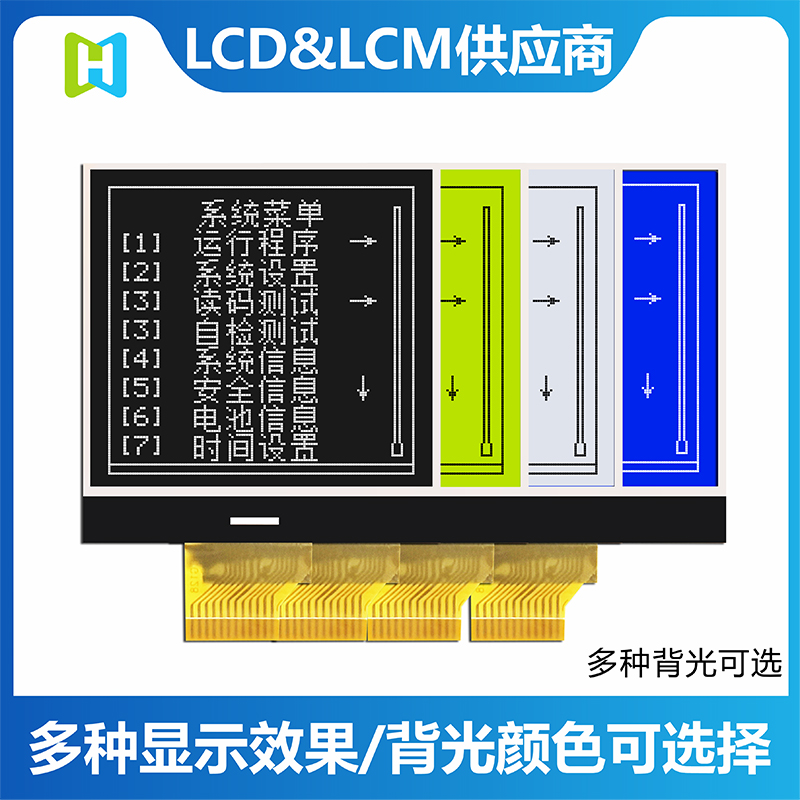

鑫洪泰HTG128128A是一款正方形COG封装点阵液晶屏，驱动IC直接邦定在玻璃基板上，整机轻薄小巧、集成度高。128×128 COG点阵液晶屏采用透射负显显示方案，呈现蓝底白字高对比度显示效果；搭载UC1617S专用点阵驱动芯片，标配4线SPI串口通讯，极大节省单片机IO资源。128×128 COG点阵液晶屏配备均匀白光LED背光，采用3V低压供电方案，功耗更低，支持-20℃~70℃工业宽温稳定运行，是工控设备、检测仪器、智能小家电状态显示的高性价比点阵显示解决方案。

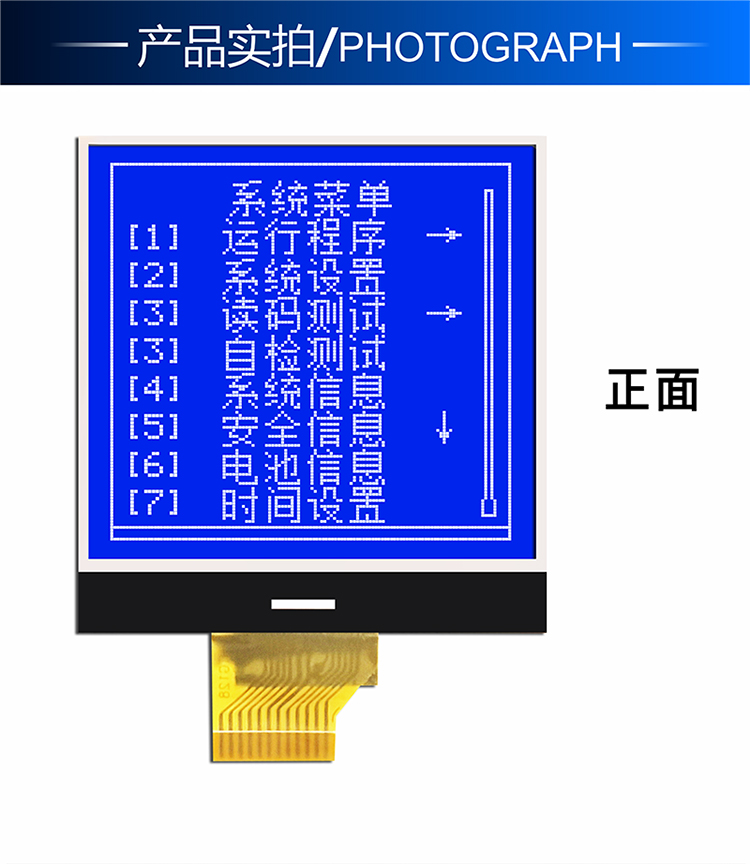

128×128正方形COG点阵 蓝底白字清晰可视

128×128 COG点阵液晶屏采用128×128标准正方形点阵设计，可同步展示中英文文字、自定义图标、数据曲线、多组设备运行参数，信息展示维度与承载量远超传统段码液晶屏。HTG128128A采用成熟COG芯片邦定工艺，无需外置驱动PCB板，有效缩小模组整体体积，完美适配结构紧凑、安装空间狭小的设备壳体。屏幕采用STN负显显示模式，蓝底白字对比度出色，室内常规光线环境下观看清晰通透；搭配标准工业视角，设备立式正面观看无发虚、无重影、无偏色，显示效果稳定。

UC1617S驱动 4线SPI串口 省IO、易开发

128×128 COG点阵液晶屏内置UC1617S工业级专用点阵驱动芯片，搭载大容量片上显存，支持局部画面刷新、多级对比度调节、分页读写等实用功能。采用行业通用4线SPI串行通讯方式，仅需CS片选、SCLK时钟、SID数据、RST复位几组引脚即可完成驱动，引脚占用量极少，完美适配51、STM32、ESP32等全系列单片机。厂家配套提供完整初始化源码、硬件接线图、时序说明文档，大幅降低开发调试难度，有效缩短项目研发周期。

白光LED背光 3V低压供电 超低功耗设计

128×128 COG点阵液晶屏逻辑电路与背光电路采用统一3V电压供电，标配白光LED背光，整屏亮度均匀、无暗区、无光斑。支持软件背光开关控制，可按需关闭背光降低设备待机功耗。驱动电路采用1/128占空比、1/12偏压设计，屏幕长时间点亮无闪烁、无频闪，显示状态稳定，尤其适配锂电池供电的便携式设备、低功耗智能终端。

工业级宽温性能 全维度可靠性认证 RoHS环保

128×128 COG点阵液晶屏拥有优异的工业环境适配能力，额定工作温度区间为-20℃~70℃，存储温度区间为-30℃~80℃。整机通过温度循环、湿热老化、静电干扰、机械震动等全套工业可靠性测试，可在车间工况、户外低温等复杂环境下长期稳定运行，无花屏、闪屏、显示异常等问题。产品全程遵循RoHS环保生产标准，无重金属有害物质，品质合规，可直接出口海外各国。

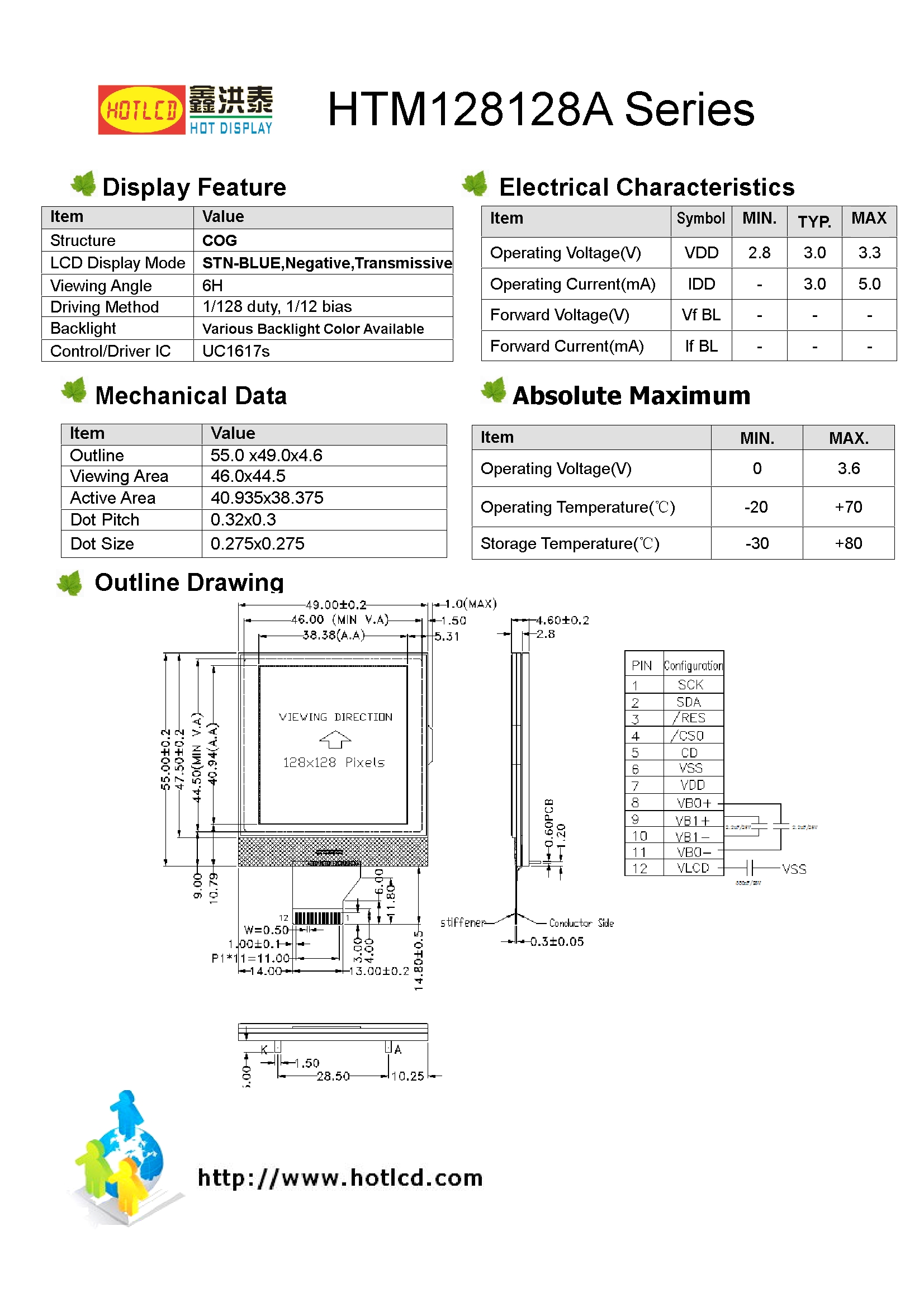

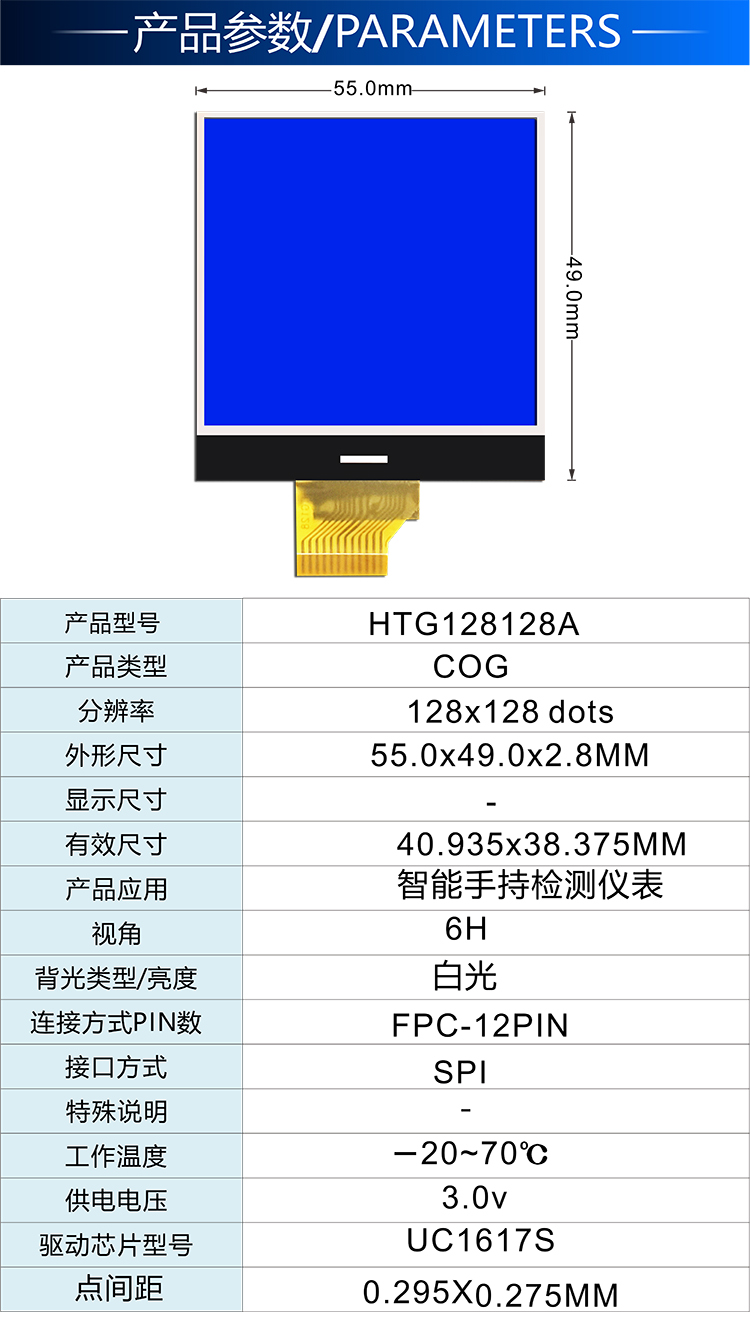

128×128 COG点阵液晶屏的核心参数规格表

128×128 COG点阵液晶屏的适用场景

工业仪表

适用于温湿度变送器、压力控制器、小型PLC设备状态显示屏，稳定适配工业常态化运行工况。

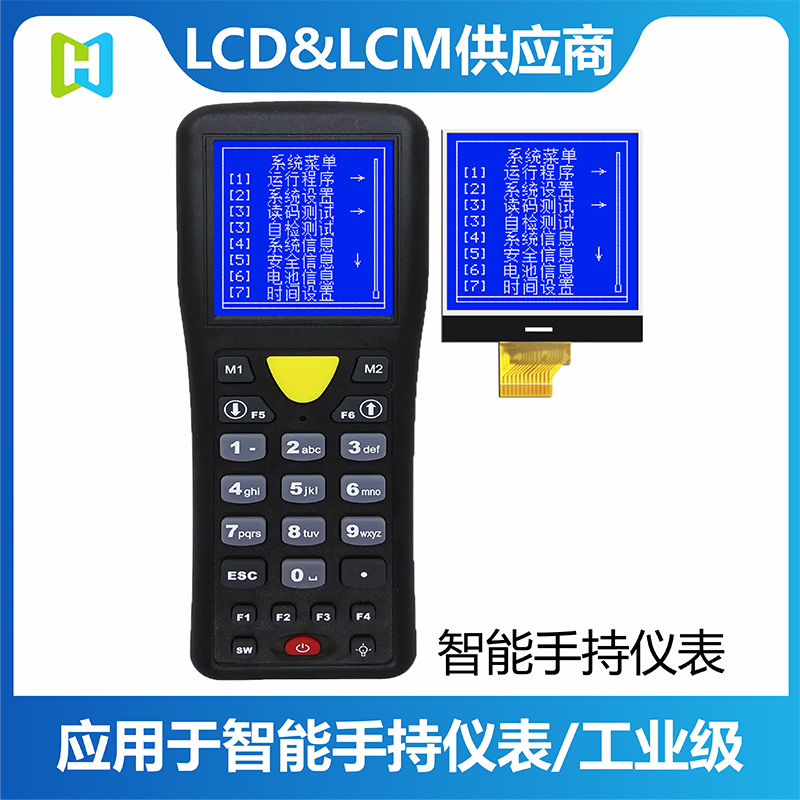

手持设备

适配气体检测仪、便携式测温器具、手持检测终端，3V低功耗适配电池供电方案。

智能家居

可用于智能门锁、空气净化器、加湿器等民用智能设备操作面板，显示清晰、功耗更低。

安防设备

适配门禁读卡器、报警主机显示窗口，画质稳定、抗干扰能力强，适配安防设备长期待机场景。

128×128 COG点阵液晶屏的常见问答

Q1：显示画面是什么样式？

A：透射负显显示模式，蓝底白字，对比度高、画面干净，室内环境观看清晰柔和。

Q2：低温环境可以正常使用吗？

A：在-20℃~70℃额定工作区间内，显示刷新、画面显示均稳定无异常；低于-20℃仅屏幕响应速度轻微变慢，环境升温后可自动恢复正常。

Q3：支持定制背光、排线吗？

A：支持个性化定制服务，可按需更改背光颜色、调整FPC排线长度、修改PCB开孔、面板丝印LOGO等。

配套服务

现货库存：标准白光4线SPI版本长期常备库存，货源充足，常规订单交期稳定，可快速批量供货。

试样支持：提供官方规格书、机械尺寸图纸、UC1617S全套驱动源码，助力客户前期开发测试。

定制服务：支持背光参数调整、排线改型、结构开孔、面板丝印等个性化定制改造。

技术支持：提供SPI驱动移植、硬件接线适配、项目调试一对一远程技术指导，解决开发适配难题。

鑫洪泰HTG128128A 128×128 COG点阵液晶屏，凭借4线SPI省IO设计、高清蓝底白字显示、3V超低功耗、工业宽温稳定性能，成为嵌入式工控、手持设备、智能家电的优选点阵显示模组。
