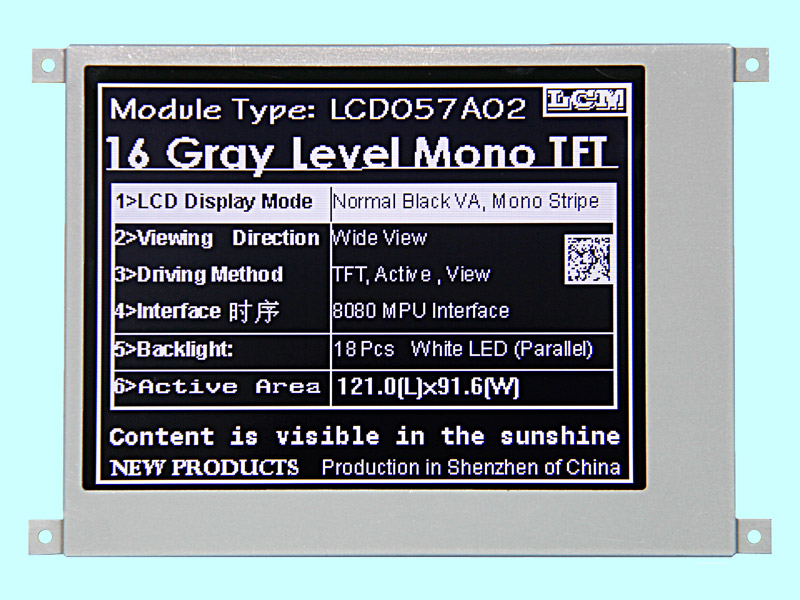

5.7寸单色TFT液晶屏320x240 TFT-HTT057A02

鑫洪泰推出的TFT-HTT057A02 5.7寸单色TFT液晶屏，320×240 高清，刷新更快、无拖影、对比度更高；5.7寸单色TFT液晶屏一套屏幕适配各类单片机 / ARM 主板；标配白光 LED 背光，整机结构稳定，工作温区覆盖 -20℃~70℃，内置多组 Gamma 寄存器，黑白画面层次细腻，可实时绘制动态波形、数据报表、中英文操作界面，配套完整硬件原理图、时序文档与全系列驱动源码。

工业级宽温稳定

标准工作温度 -20℃~70℃，仓储耐温 -30~80℃，通过高低温循环、湿热、静电、震动全套可靠性测试，长期 7×24 小时连续点亮无暗斑、花屏；内置多组电压调节寄存器

完整图形显示能力 多模式显存配置

驱动支持 1bit/2bit/4bit 三种显存模式，用户可根据画面精细度切换；支持整屏 / 局部刷新、横竖镜像、上下翻转、自定义窗口显示，可绘制实时检测曲线、柱状图、参数表格、操作菜单；内置硬件复位时序，上电初始化流程标准化，降低开发调试周期，提升设备显示质感。

TFT-HTT057A02 核心参数表

5.7寸单色TFT液晶屏的典型适配应用场景

工业检测分析仪

水质检测仪、气体分析仪、压力流量采集设备，实时动态曲线流畅无拖影，多接口兼容各类工控主板。

医疗便携设备

便携式监护仪、理疗控制终端，宽温稳定，低功耗背光适配锂电池整机。

车载工程机械

农机控制器、工程车辆操作面板，-20℃低温启动，强光下文字清晰。

嵌入式教学与工控整机

PLC 控制柜、单片机实训设备，四合一接口一款替代多款点阵屏，减少库存 SKU。

5.7寸单色TFT液晶屏的常见问答

Q1：最低零下 20 度能正常工作吗？

A：额定工作区间 -20~70℃，该温度范围内点亮、刷新、色彩稳定，超出低温区间响应速度会变慢，不适合长期零下设备。

Q2：背光可以调电流、改供电方式吗？

A：支持，背光分单路 3.3V、双路 6V/9.3V 两种供电方案，可外接限流电阻调节亮度，也可定制背光驱动配套板。

采购配套服务

现货交付：标准 20Pin 白光背光版本库存充足，常规交期稳定

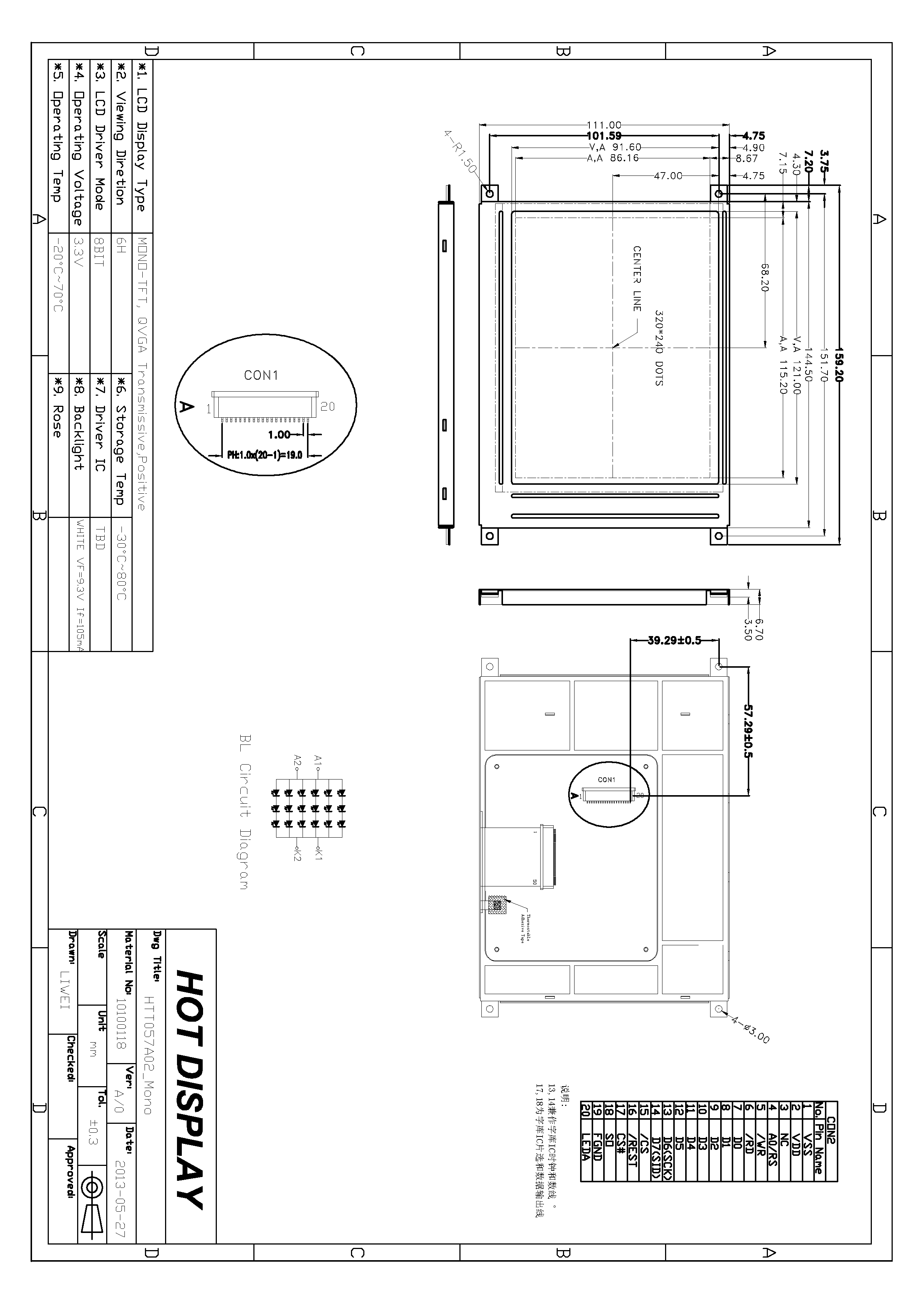

试样支持：提供规格书、结构图纸、四种接口时序、完整初始化源码

定制服务：背光参数、FPC 长度、面板丝印、外形开孔按需修改

技术对接：SPI / 并口驱动移植、硬件接线一对一全程技术支持

配套配件：背光驱动板、MCU 转接底板可同步供应

产品总结

鑫洪泰 HotDisplay TFT-HTT057A02 5.7寸单色TFT液晶屏，四合一通用接口、无拖影显示、-20~70 宽温工业级，是工控分析仪、医疗车载设备替代传统点阵屏高性价比升级方案。
