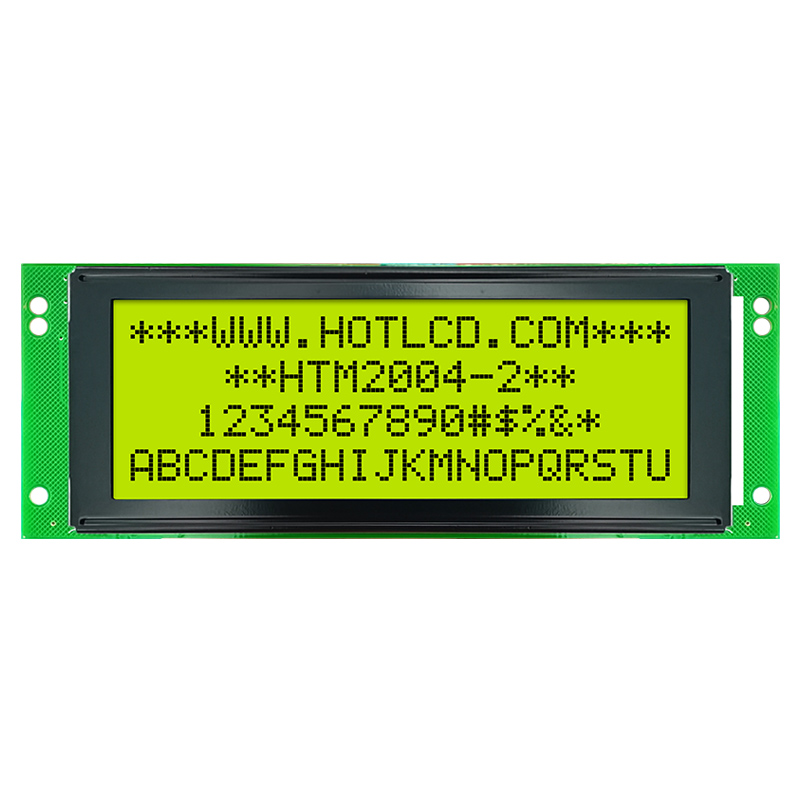

20x4字符液晶模组 | STN正显 | ST7066U驱动 | MCU接口 | HTM2004-2

HTM2004-2 是一款20字符×4行字符液晶模组，采用标准COB封装工艺，驱动IC型号为ST7066U。该20x4字符液晶模组为STN正显半透半反射式显示——浅色背景柔和舒适，黑色字符清晰突出，对比鲜明，大尺寸显示区域可呈现丰富信息，尤其适合需要清晰阅读大量文字信息的工业控制场景。

外形尺寸为105.0×38.0×10.2mm，显示区域70.4×20.8mm，视域窗口76.0×25.8mm，点距0.60×0.60mm，可显示4行×20列字符，标准字符点阵为5×8点阵（带光标）。该20x4字符液晶模组在单屏内可呈现多行文字信息，减少翻页操作，提升信息查看效率。

该20x4字符液晶模组可显示英文字母、数字及常用符号（通过ASCII码输入），也支持自定义字符图形（用户可自行编写最多8个自定义字符图案），满足工业控制、仪器仪表等场景的丰富字符信息展示需求。20x4字符液晶模组采用标准MCU并行接口，15PIN连接，5.0V供电，兼容主流单片机平台，配套驱动代码可快速完成初始化配置。该20x4字符液晶模组支持0℃至+50℃工作温度，适用于工业控制、仪器仪表等对可靠性有要求的应用环境。

20x4字符液晶模组的技术参数

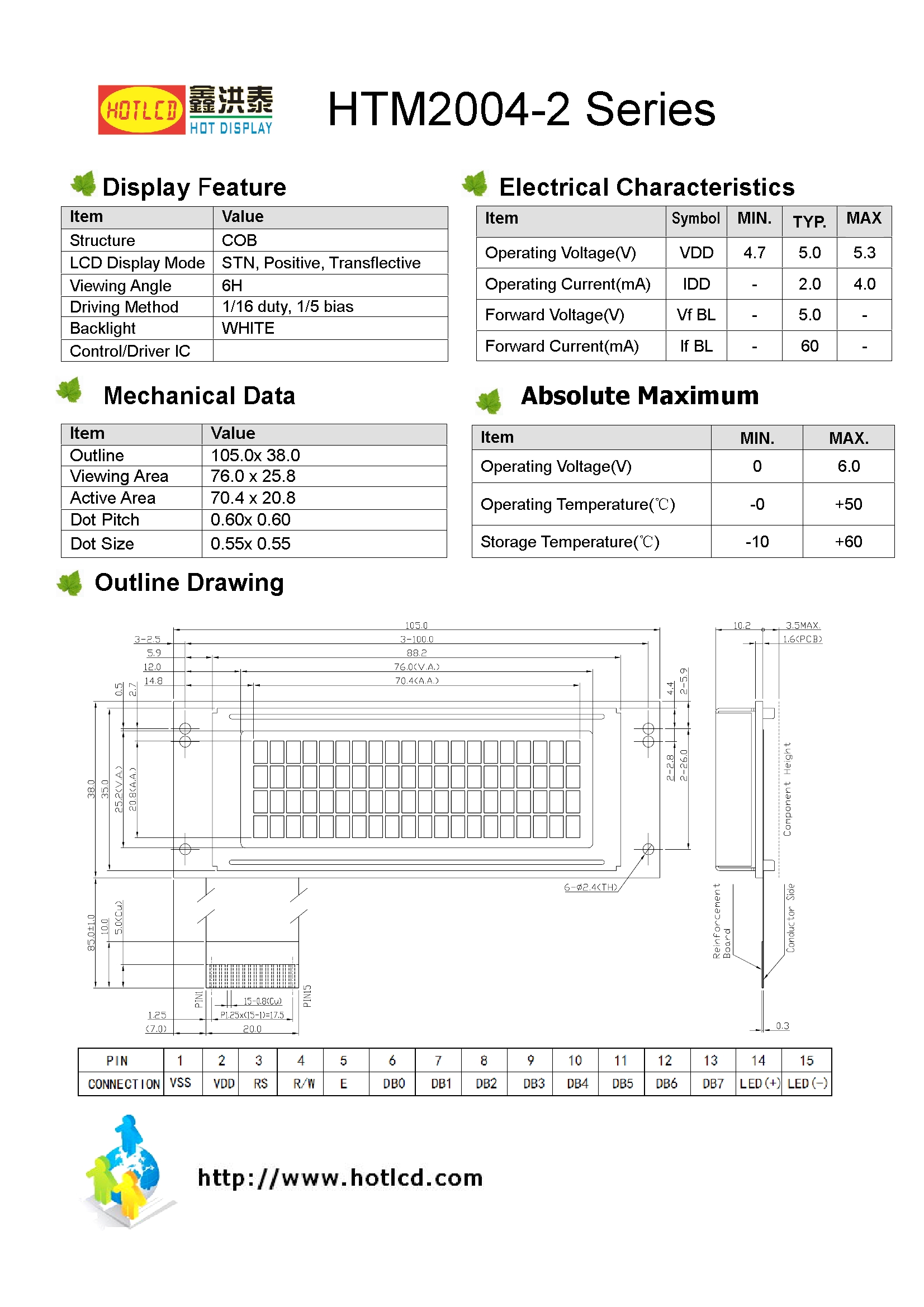

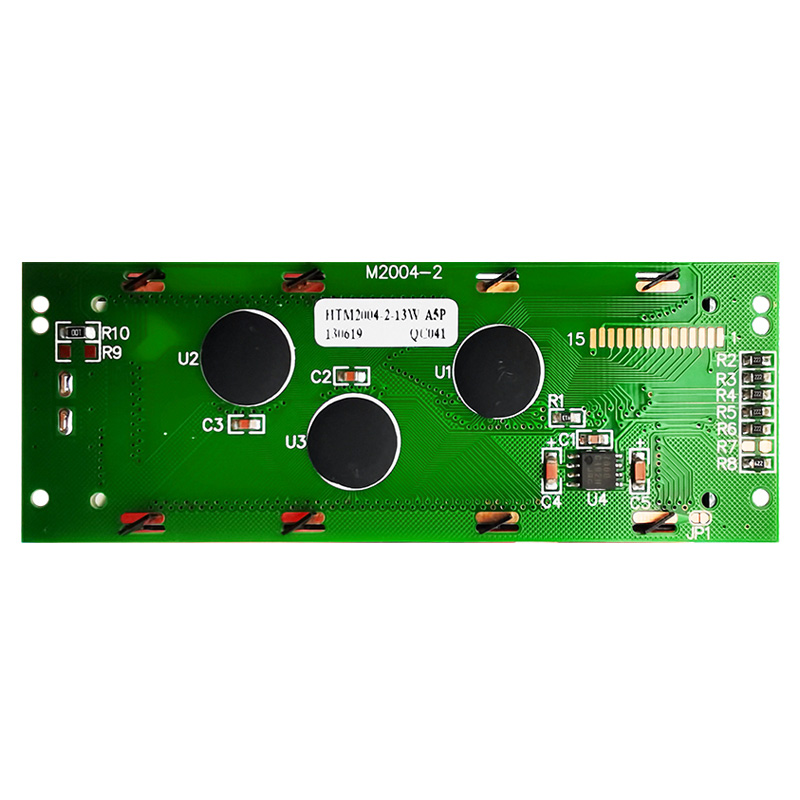

精密工程定义了该字符液晶显示模组的结构尺寸。根据官方规格书，主要规格如下：

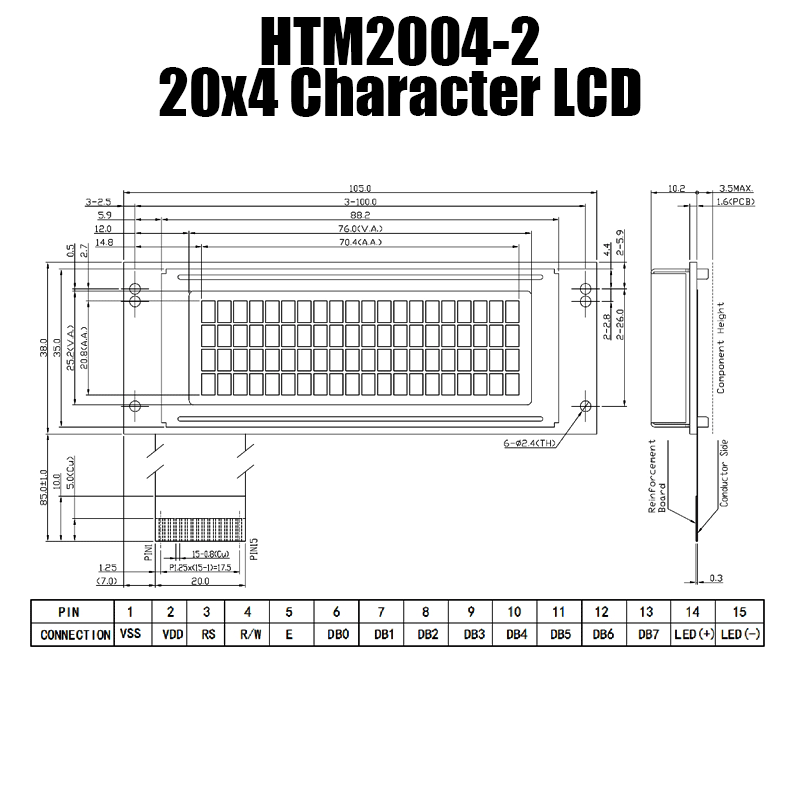

模组外形尺寸：105.0mm（宽）×38.0mm（高）×10.2mm（厚度）
显示内容：20字符×4行
字符点阵：5×8点阵（含光标）
点距：0.60mm×0.60mm
显示类型：STN正显，半透半反射式
驱动IC：ST7066U
接口方式：MCU并行接口，15PIN连接
供电电压：5.0V
背光类型：白光LED背光
工作温度：0℃~+50℃
存储温度：-10℃~+60℃

为什么选择20x4字符液晶模组？

该20x4字符液晶模组为产品设计带来以下核心竞争优势：

① 多行显示，信息承载能力强

该20x4字符液晶模组单屏可显示20字符×4行内容，可同时呈现多行文字信息，减少翻页操作，提升信息查看效率，特别适合需要显示较多参数、设备状态或操作菜单的工业控制场景。

② STN正显，清晰舒适

STN正显半透半反射式显示方案，浅色背景柔和舒适，黑色字符清晰突出，对比鲜明，适合需要长时间观看屏幕的工业控制应用场景。半透半反射式设计室内外均可清晰显示。

③ ST7066U驱动芯片，开发便捷

搭载ST7066U驱动芯片，配套资料和参考代码丰富，几乎支持所有主流单片机平台，工程师可快速完成显示功能开发。

④ 5.0V标准供电，兼容性强

标准5.0V供电电压，可直接兼容大多数工业级单片机系统，无需额外电平转换，简化硬件设计。

20x4字符液晶模组适用于哪些场景？

该20x4字符液晶模组因其多行显示、STN正显和标准工作温度范围，在多个工业领域得到广泛应用：

工业控制：设备状态总览、多参数实时监控、报警信息列表、PLC操作面板。在自动化产线控制柜中，该20x4字符液晶模组可在单屏内同时显示多个设备的运行状态、温度、压力等关键参数，让操作人员一屏掌握全局，减少界面切换，提升监控效率。

仪器仪表：电力仪表、温控器、计数器、数据记录仪。该20x4字符液晶模组可同时显示多组测量数据和实时读数，呈现完整的数据列表，方便操作人员对比查看和分析。

医疗设备：便携式监护仪、多参数检测仪、诊断设备。该20x4字符液晶模组可同时呈现多项生命体征数据，信息一目了然，辅助医护人员快速判断患者状况。

智能家居：智能中控面板、智能终端显示。该20x4字符液晶模组提供清晰的操作界面和直观的信息展示，提升用户交互体验。

20x4字符液晶模组的常见问题解答（FAQ）

问1：HTM2004-2采用什么接口？

答1：该20x4字符液晶模组采用标准MCU并行接口，15PIN连接，5.0V供电，兼容主流单片机平台。15PIN连接器中包含数据线、读写控制线、使能线、数据/命令选择线及电源线，标准引脚定义，配套成熟的驱动代码和参考例程。该模组支持4位数据总线模式，仅需4条数据线即可完成通信，适合MCU引脚资源紧张的应用场景。

问2：STN正显有什么特点？

答2：STN正显是字符液晶模组经典的显示方案之一。浅色背景柔和舒适，长时间观看不易疲劳，黑色字符清晰突出，对比鲜明。半透半反射式设计使该20x4字符液晶模组在室内背光环境和户外自然光下均可正常阅读，适应多种光照条件。
