20x4字符液晶模组 | STN正显 | ST7066U驱动 | MCU接口 | HTM2004-9

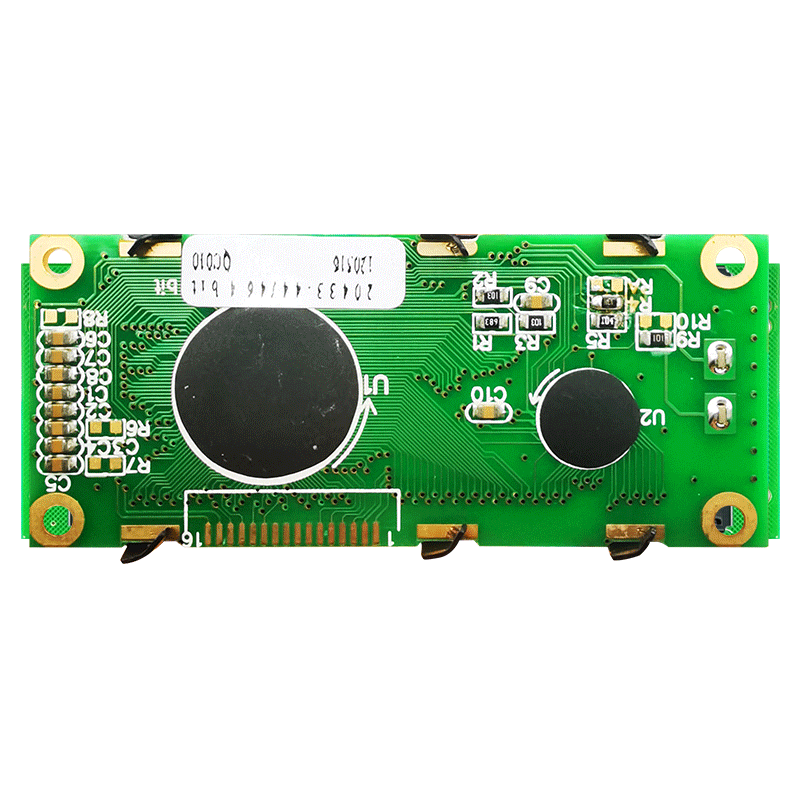

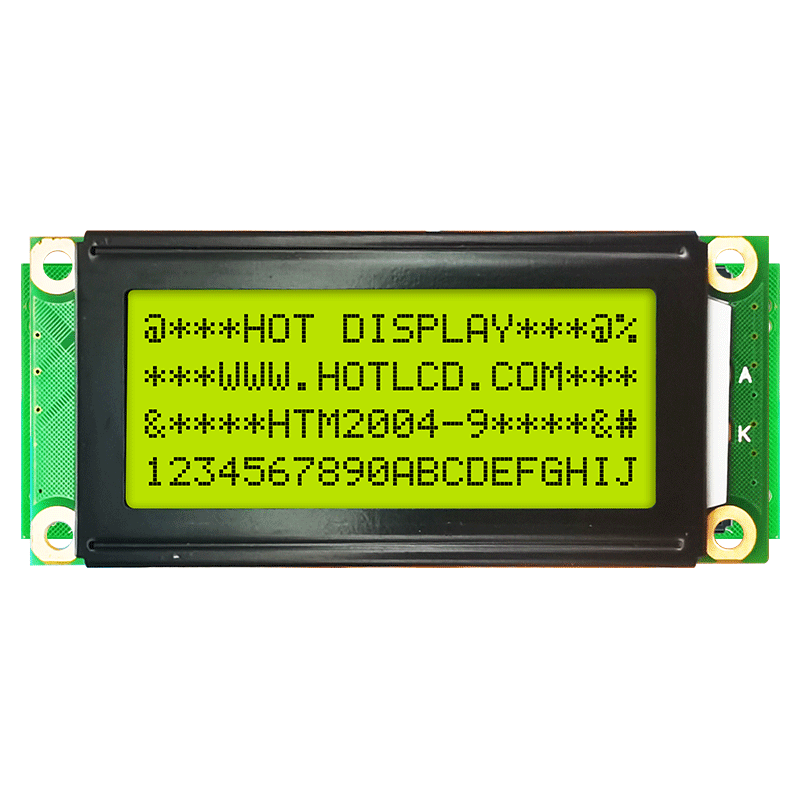

HTM2004-9 是一款20字符×4行字符液晶模组，采用标准COB封装工艺，驱动IC型号为ST7066U。该20x4字符液晶模组为STN正显半透半反射式显示——浅色背景柔和舒适，黑色字符清晰突出，对比鲜明，大尺寸显示区域可呈现丰富信息，尤其适合需要清晰阅读大量文字信息的工业控制场景。

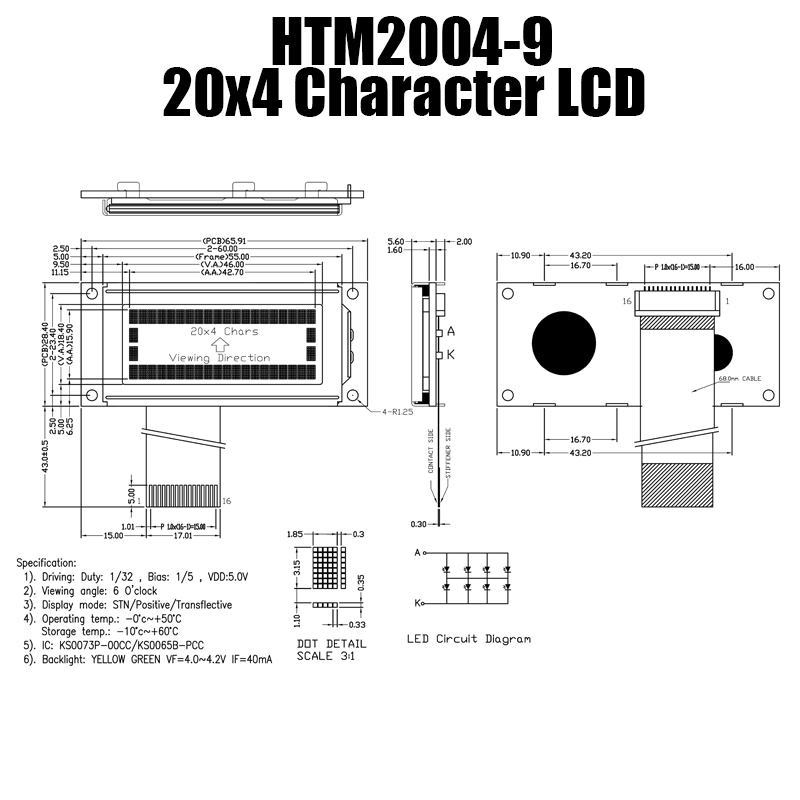

外形尺寸为65.91×28.4×7.6mm，显示区域46.0×18.4mm，视域窗口45.2×27.0mm，点距0.40×0.38mm，可显示4行×20列字符（每行最多20个字符，共4行），标准字符点阵为5×8点阵（带光标）。该20x4字符液晶模组在单屏内可呈现多行文字信息，减少翻页操作，提升信息查看效率。

该20x4字符液晶模组可显示英文字母、数字及常用符号（通过ASCII码输入），也支持自定义字符图形（用户可自行编写最多8个自定义字符图案），满足工业控制、仪器仪表等场景的丰富字符信息展示需求。20x4字符液晶模组采用标准MCU并行接口，16PIN连接，5.0V供电，兼容主流单片机平台，配套驱动代码可快速完成初始化配置。该20x4字符液晶模组支持0℃至+50℃工作温度，适用于工业控制、仪器仪表等对可靠性有要求的应用环境。

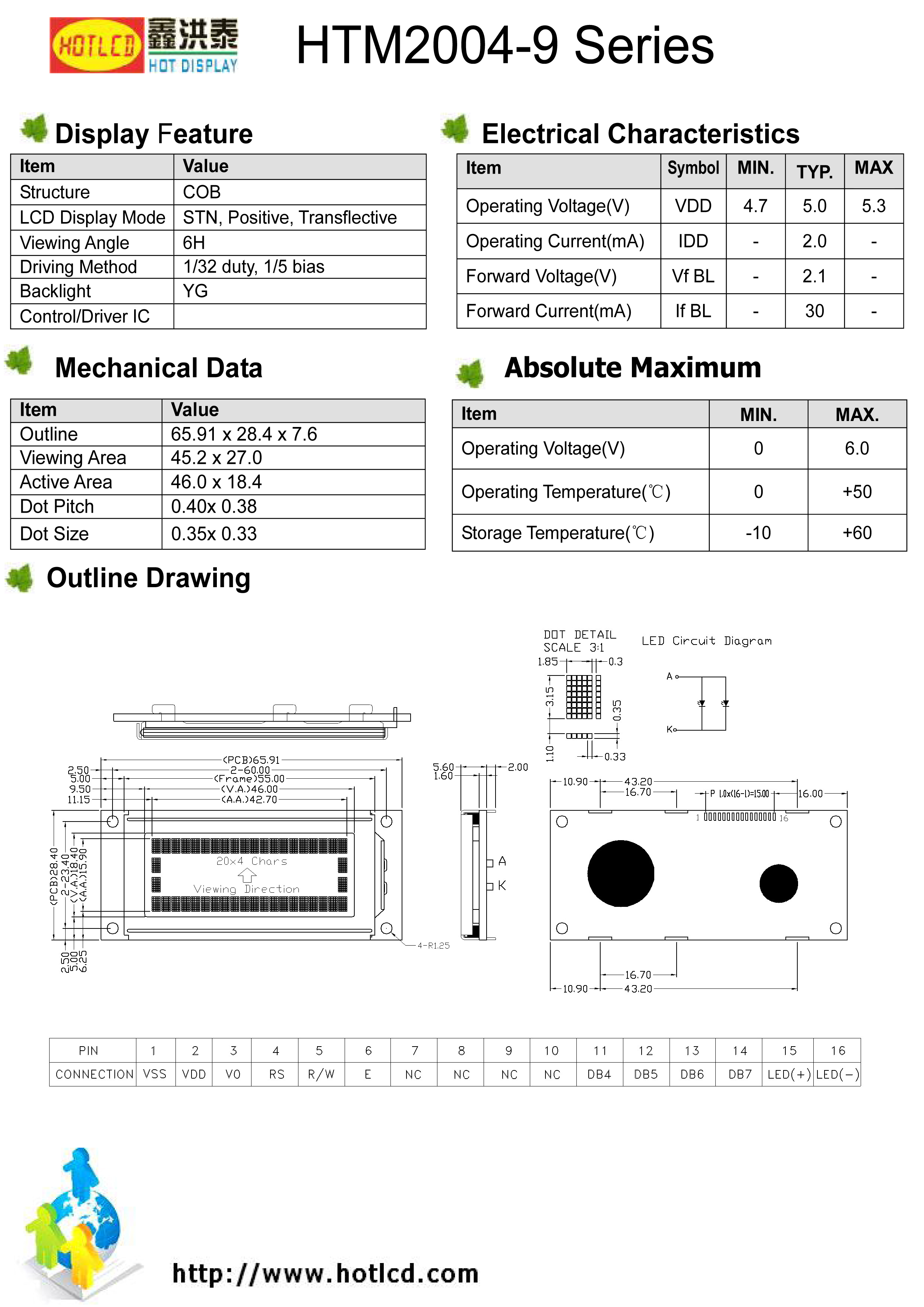

20x4字符液晶模组的技术参数

精密工程定义了该字符液晶显示模组的结构尺寸。根据官方规格书，主要规格如下：

模组外形尺寸：65.91mm（宽）×28.4mm（高）×7.6mm（厚度）

显示内容：20字符×4行

字符点阵：5×8点阵（含光标）

点距：0.40mm×0.38mm

显示类型：STN正显，半透半反射式

驱动IC：ST7066U

接口方式：MCU并行接口，16PIN连接

供电电压：5.0V

背光类型：黄绿LED背光

工作温度：0℃~+50℃

存储温度：-10℃~+60℃

为什么选择20x4字符液晶模组？

该20x4字符液晶模组为产品设计带来以下核心竞争优势：

① 多行显示，信息承载能力强

该20x4字符液晶模组单屏可显示20字符×4行内容，信息容量是标准16x2字符模组的2.5倍，可同时呈现多行文字信息，减少翻页操作，提升信息查看效率，特别适合需要显示较多参数、设备状态或操作菜单的工业控制场景。

② STN正显，清晰舒适

STN正显半透半反射式显示方案，浅色背景柔和舒适，黑色字符清晰突出，对比鲜明，适合需要长时间观看屏幕的工业控制应用场景。半透半反射式设计室内外均可清晰显示。

③ 超薄紧凑设计，适配小型设备

外形尺寸仅65.91×28.4×7.6mm，厚度仅7.6mm，相比同系列其他型号更小、更薄，特别适合对设备内部空间有严格要求的紧凑型工业产品。

④ ST7066U驱动芯片，开发便捷

搭载ST7066U驱动芯片，配套资料和参考代码丰富，几乎支持所有主流单片机平台，工程师可快速完成显示功能开发。

⑤ 标准工作温度，适应常规环境

0℃至+50℃工作温度范围，可在常规室内环境和一般工业场景下保持稳定显示。

20x4字符液晶模组适用于哪些场景？

该20x4字符液晶模组因其多行显示、STN正显和标准工作温度范围，在多个工业领域得到广泛应用：

工业控制：设备状态总览、多参数实时监控、报警信息列表、PLC操作面板。在自动化产线控制柜中，该20x4字符液晶模组可在单屏内同时显示多个设备的运行状态、温度、压力等关键参数，让操作人员一屏掌握全局，减少界面切换，提升监控效率。

仪器仪表：电力仪表、温控器、计数器、数据记录仪。该20x4字符液晶模组可同时显示多组测量数据和实时读数，呈现完整的数据列表，方便操作人员对比查看和分析。

医疗设备：便携式监护仪、多参数检测仪、诊断设备。该20x4字符液晶模组可同时呈现多项生命体征数据，信息一目了然，辅助医护人员快速判断患者状况。

智能家居：智能中控面板、智能终端显示。该20x4字符液晶模组提供清晰的操作界面和直观的信息展示，提升用户交互体验。

20x4字符液晶模组的常见问题解答（FAQ）

问1：HTM2004-9和20×2字符模组有什么区别？

答1：HTM2004-9为20字符×4行，可显示4行内容，信息容量是20×2模组的2倍。该20x4字符液晶模组适合需要同时呈现多行文字信息、减少翻页操作的应用场景，如多参数监控面板、设备状态总览等。20×2模组信息量相对较少，适合显示简洁菜单和少量数据。选择哪款取决于应用场景的信息显示需求。

问2：该模组采用什么接口？

答2：该20x4字符液晶模组采用标准MCU并行接口，16PIN连接，5.0V供电，兼容主流单片机平台。16PIN连接器中包含数据线、读写控制线、使能线、数据/命令选择线及电源线，标准引脚定义，配套成熟的驱动代码和参考例程。该模组支持4位数据总线模式，仅需4条数据线即可完成通信，适合MCU引脚资源紧张的应用场景。
