16x2字符液晶模组 | STN黄绿正显 | 5V供电 | MCU接口 | HTM1602-8

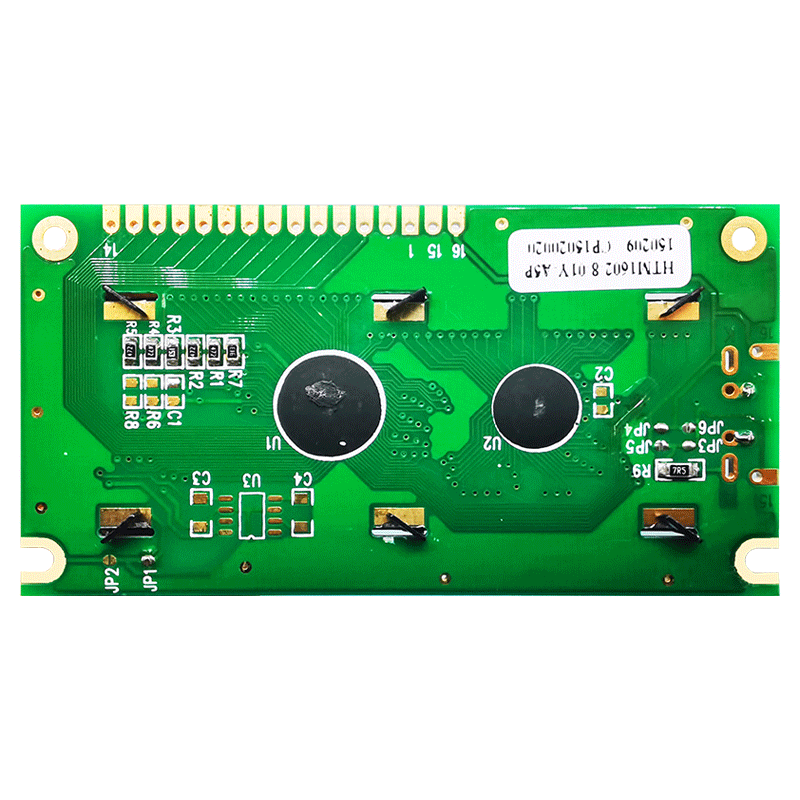

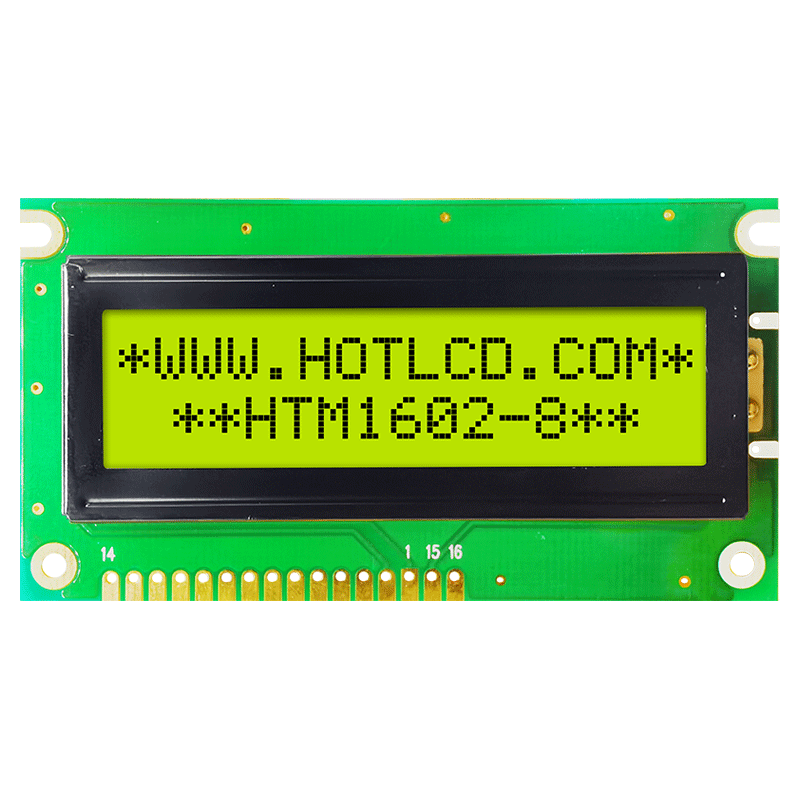

HTM1602-8 是一款16字符×2行字符液晶模组，采用标准COB封装工艺，驱动IC直接贴装在PCB板上。该16x2字符液晶模组为STN黄绿正显半透半反射式显示——黄绿色背景柔和舒适，黑色字符清晰突出，对比鲜明，尤其适合需要清晰阅读文字信息的工业控制场景。

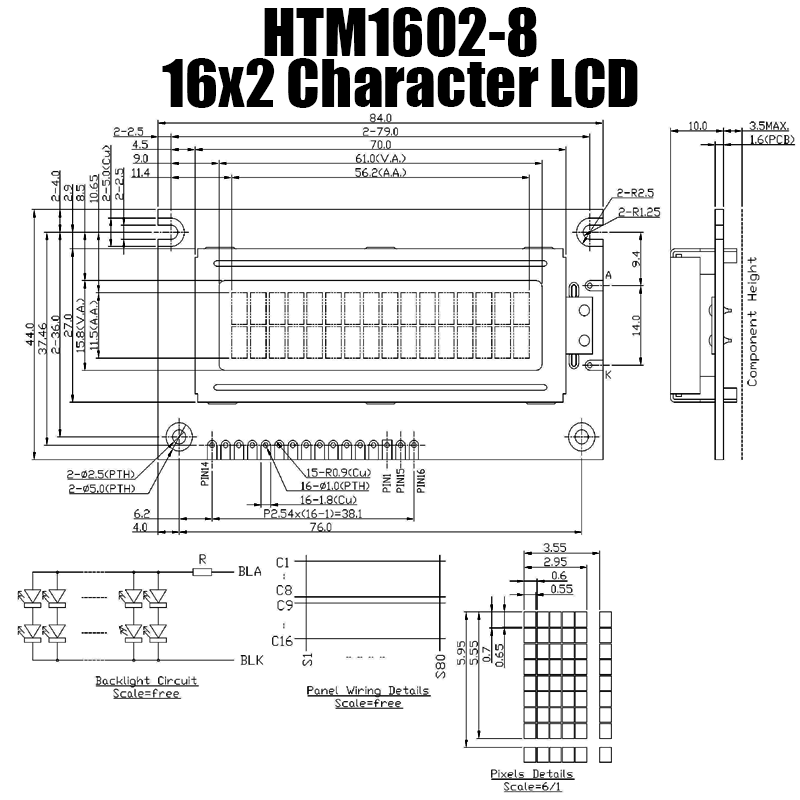

外形尺寸为84.0×44.0×13.5mm，显示区域56.2×11.5mm，视域窗口61.0×15.8mm，点距0.60×0.70mm，可显示2行×16列字符，标准字符点阵为5×8点阵（带光标）。

该16x2字符液晶模组可显示英文字母、数字及常用符号（通过ASCII码输入），也支持自定义字符图形（用户可自行编写最多8个自定义字符图案），满足工业控制等场景的字符信息展示需求。16x2字符液晶模组采用标准MCU并行接口，16PIN连接，5.0V供电，兼容主流单片机平台，配套驱动代码可快速完成初始化配置。该16x2字符液晶模组支持-20℃至+70℃宽温工作，适用于工业控制、仪器仪表等对可靠性有要求的应用环境。

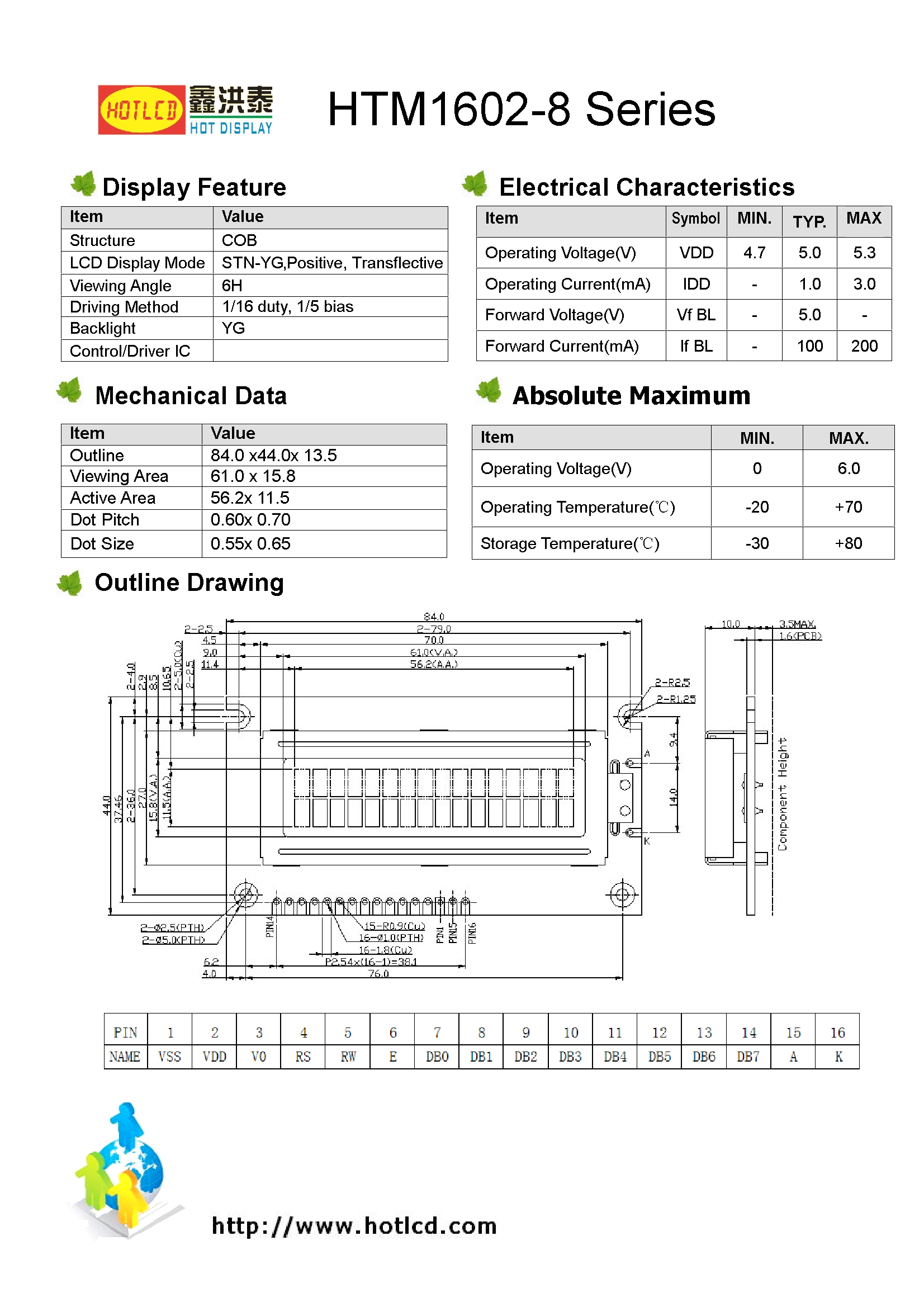

16x2字符液晶模组的技术参数

精密工程定义了该字符液晶显示模组的结构尺寸。根据官方规格书，主要规格如下：

模组外形尺寸：84.0mm（宽）×44.0mm（高）×13.5mm（厚度）
显示内容：16字符×2行
字符点阵：5×8点阵（含光标）
点距：0.60mm×0.70mm
显示类型：STN黄绿正显，半透半反射式
接口方式：MCU并行接口，16PIN连接
供电电压：5.0V
背光类型：黄绿LED背光
工作温度：-20℃~+70℃

为什么选择16x2字符液晶模组？

该16x2字符液晶模组为产品设计带来以下核心竞争优势：

① STN黄绿正显，柔和舒适

STN黄绿正显半透半反射式显示方案，黄绿色背景柔和舒适，黑色字符清晰突出，对比鲜明，适合需要长时间观看屏幕的工业控制应用场景。

② 16字符×2行标准规格，信息一目了然

每行可显示16个字符，共2行，标准5×8点阵字符，可清晰呈现设备运行状态、参数数值、报警信息等文字内容，适合工业控制等场景。

③ 5.0V标准供电，兼容性强

标准5.0V供电电压，可直接兼容大多数工业级单片机系统，无需额外电平转换，简化硬件设计。

④ 宽温工作，适应复杂环境

-20℃至+70℃工作温度区间，可在工业现场、户外设备等场景下保持稳定显示。

16x2字符液晶模组适用于哪些场景？

该16x2字符液晶模组因其STN黄绿正显、标准字符规格和宽温工作范围，在多个工业领域得到广泛应用：

工业控制：设备状态显示、运行参数监控、报警信息提示、PLC操作面板
仪器仪表：电力仪表、温控器、计数器、频率计
医疗设备：便携式监护仪、体温计、血压计
通信设备：网络设备状态显示
消费电子：电子秤、计时器

16x2字符液晶模组的常见问题解答（FAQ）

问1：HTM1602-8和普通的16x2字符屏有什么区别？

答1：HTM1602-8采用STN黄绿正显半透半反射式显示方案，黄绿色背景柔和舒适，长时间观看不易疲劳，黑色字符清晰突出，对比鲜明。半透半反射式设计使其在室内背光和户外自然光下均可正常阅读，适应性更强。普通16x2字符屏多为透射式，户外强光下难以看清。

问2：5.0V供电的模组可以直接连接3.3V单片机吗？

答2：HTM1602-8为5.0V供电模组，数据线逻辑电平为5.0V。如果主控为3.3V系统，建议在数据线（D0-D7、RW、E、RS）上串联限流电阻或使用电平转换电路，确保通信电平匹配。部分3.3V单片机引脚可承受5.0V输入（需查阅数据手册确认），但为保证长期可靠性，仍建议进行电平匹配设计，避免因电压不匹配引发通信异常或IC损伤。
