类型：开发板
外形尺寸(mm) ：75×60mm
接口方式：MCU/SPI TFT显示屏
特殊说明：防静电ESD 8KV
工作温度：-20~70℃
供电电压：5.0V
驱动芯片：STM32F103RET6

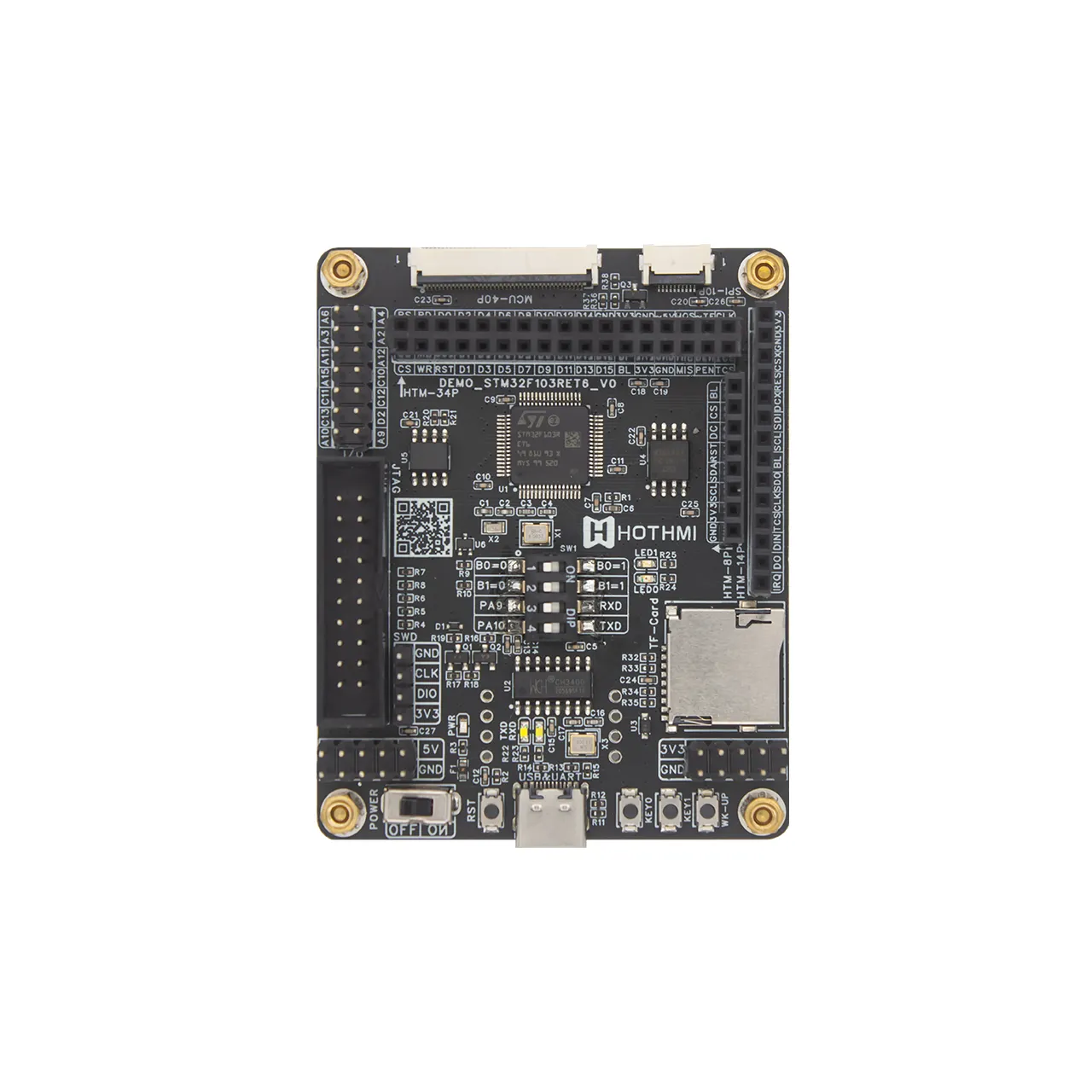

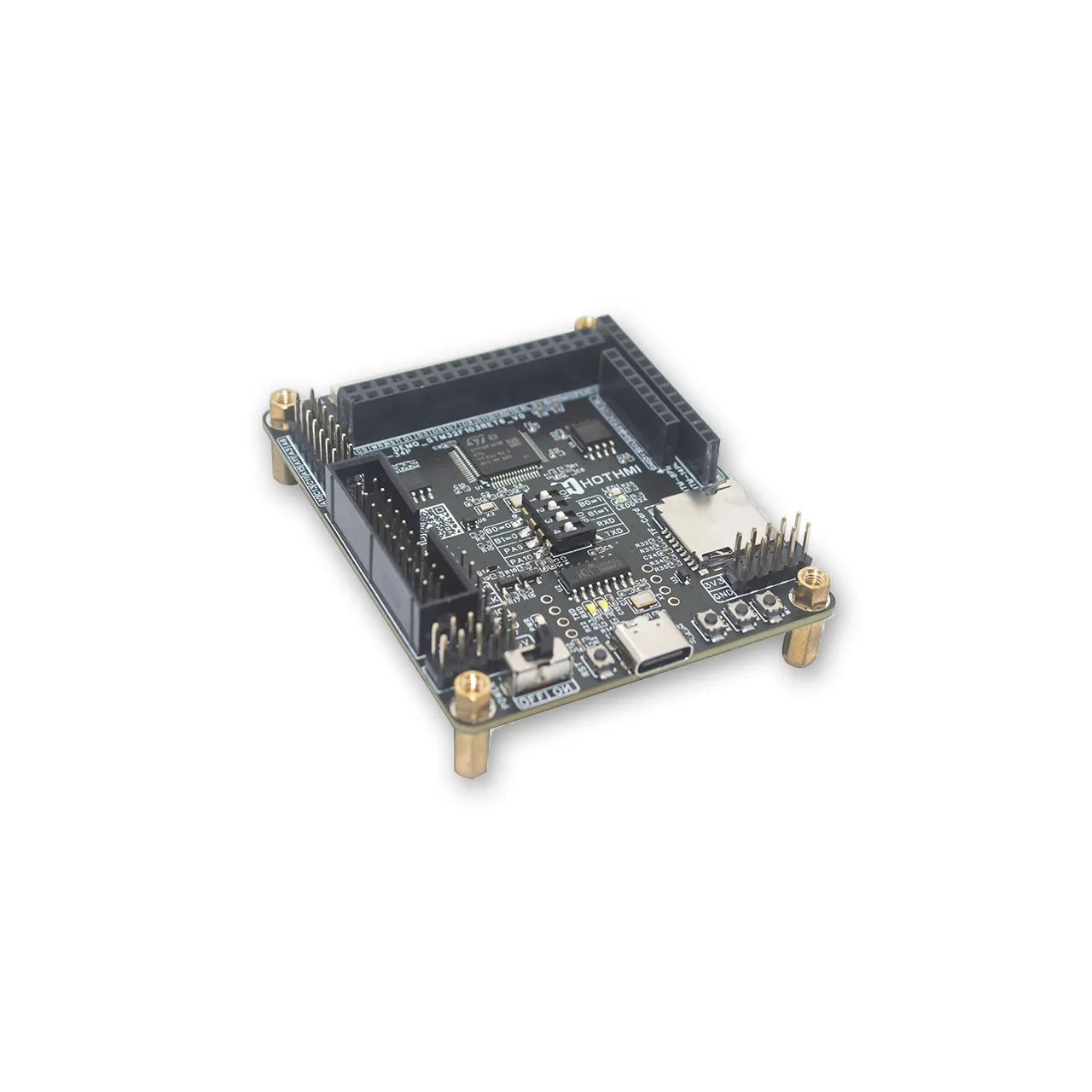

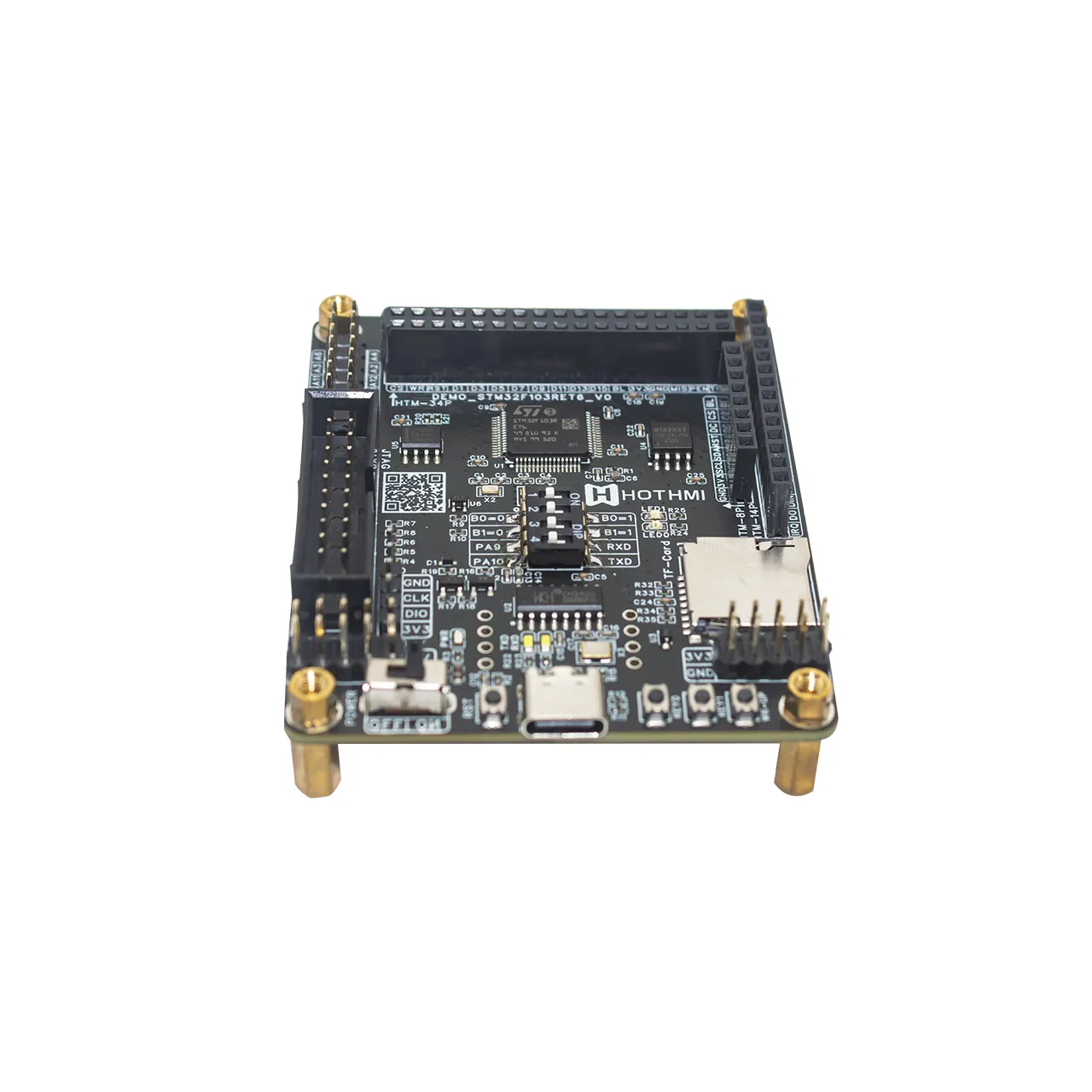

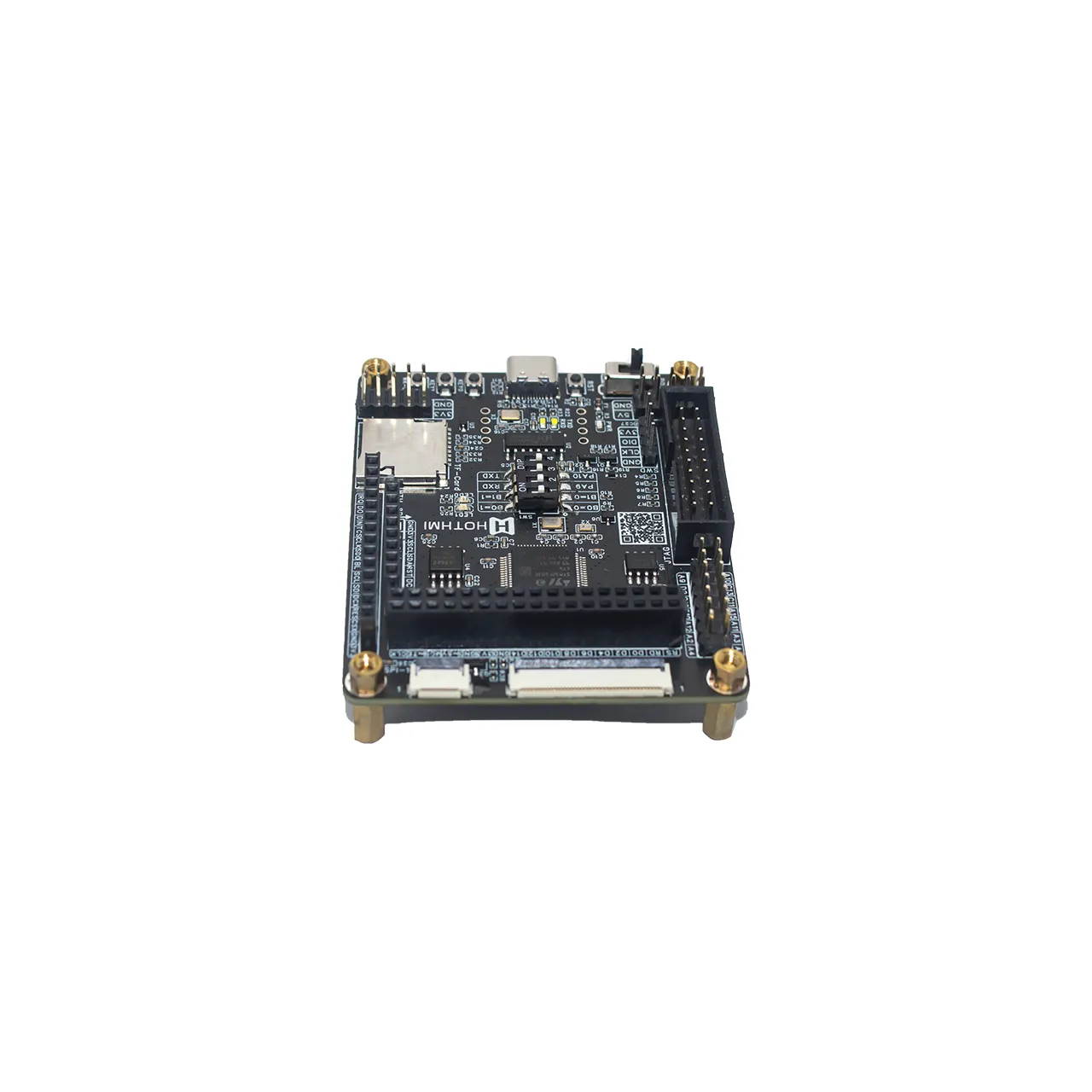

鑫洪泰DEMO_STM32F103RET6开发板搭载原装STM32F103RET6芯片，基于ARM Cortex-M3内核架构，工作主频可达72MHz，其配备512KB FLASH（程序存储）与64KB SRAM（数据运行），支持Thumb-2指令集，兼顾代码执行效率与存储容量，能满足中复杂度嵌入式程序的开发需求。本开发板适配多个显示屏接口，且与我司大部分采用 MCU 接口和 SPI 接口的显示屏及显示模块相兼容，方便用户即插即用，提高开发效率。

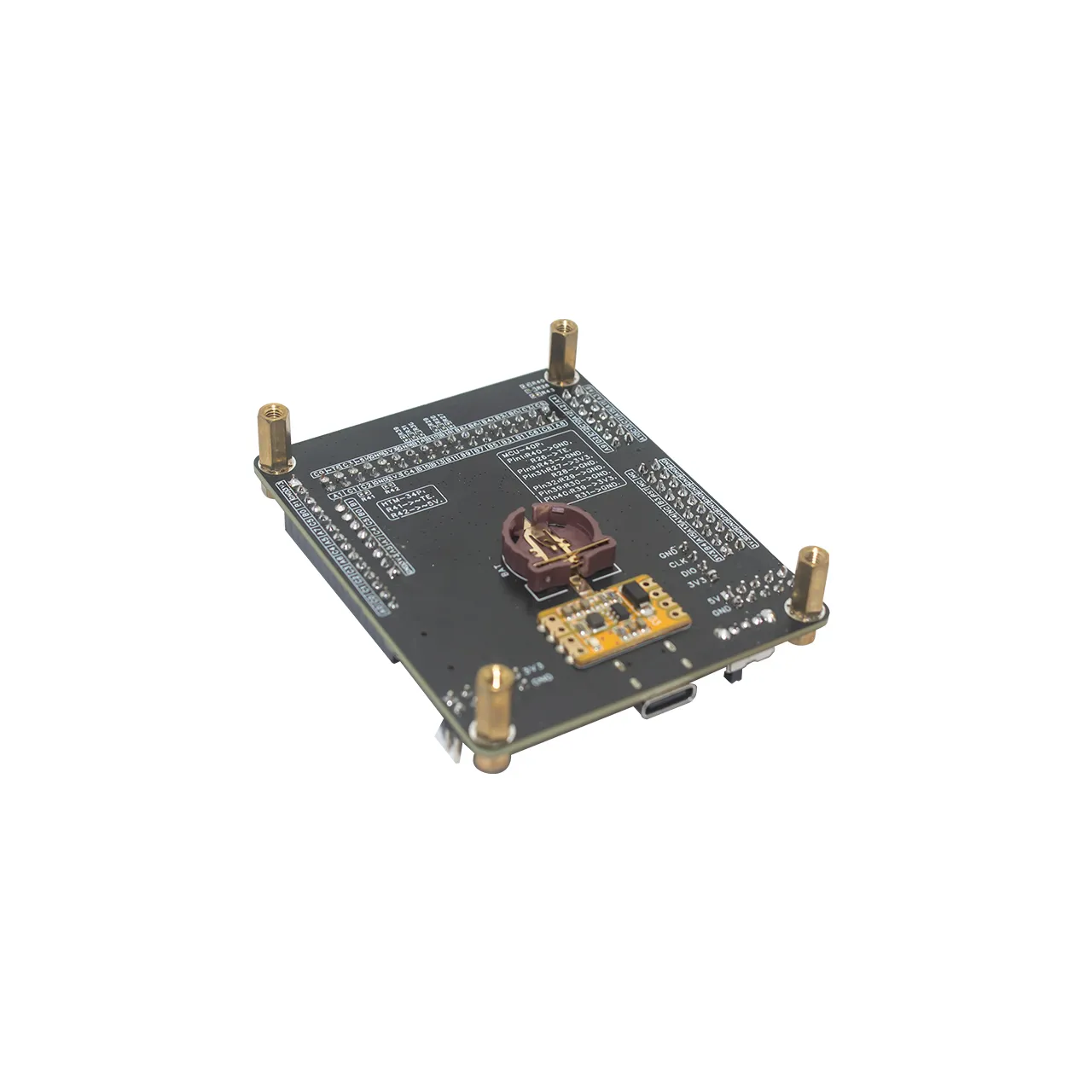

（1）引出多种显示屏接口，包括：HTM-34P,HTM-8P,HTM-14P,SPI-10P和MCU-40P。此外，开发板背面设置了电阻跳选，用户可根据实际MCU显示屏接口定义自行更改电阻跳选配置。
（2）USB Type-C接口正反插兼容设计。借助USB-A转Type-C数据线的特性，通过正反插数据线可实现不同功能，单个USB接口既支持串口一键下载功能，又保留了单片机的USB设备通信功能。
（3）存储资源丰富。主控芯片自带512KB FLASH空间，外扩了16MB FLASH芯片并预留了SD卡座，满足大数据存储需求。
（4）交互资源丰富。板载了4个按键（包括一个RESET复位按键）和5个LED灯（包括一个PWR电源指示灯），可对相关的引脚进行配置，以实现交互开发。
（5）程序更新方式多样。开发板提供了JTAG接口，SWD接口和串口一键下载接口，可自行选择任一接口进行程序更新，自由度高。
（6）便于开发使用。选用拨码开关进行BOOT选择和串口选择，摒弃了传统的“排针+跳线帽”的跳选设计，无需拔插跳线帽便可切换选择，使用更便捷。此外，各接口均通过丝印清晰标注，使用时一目了然；接口布局设计合理，便于操作；充分规划板载资源，实现高效利用。
参数分类 | 规格详情 |
|---|---|
产品型号 | DEMO_STM32F103RET6_V0 |
主控芯片 | STM32F103RET6（LQFP64） |
时钟频率 | 72 MHz |
更新方式 | JTAG,SWD,UART |
显示接口 | MCU:MCU-40P,HTM-34P SPI:SPI-10P,HTM-8P,HTM-14P |
外形尺寸 | 75mm×60mm |
工作电压 | 5V（USB Type-C） |
工作温度 | -20℃ ~ +70℃ |
