类型：TFT显示屏
显示像素：480×128
外形尺寸(mm) ：105.5×38.9×2.85
VA尺寸(mm)：4.0
AA尺寸(mm) ：4.0
有效尺寸mm：95.04×25.34
应用：车载，医疗，工控
视角：IPS
背光/亮度：1100cd/m2
引脚：22
接口方式：SPI，QSPI，MCU
特殊说明：抗静电ESD 8KV
工作温度：-30℃～+85 ℃
供电电压：3.3V
驱动芯片：NV3041A

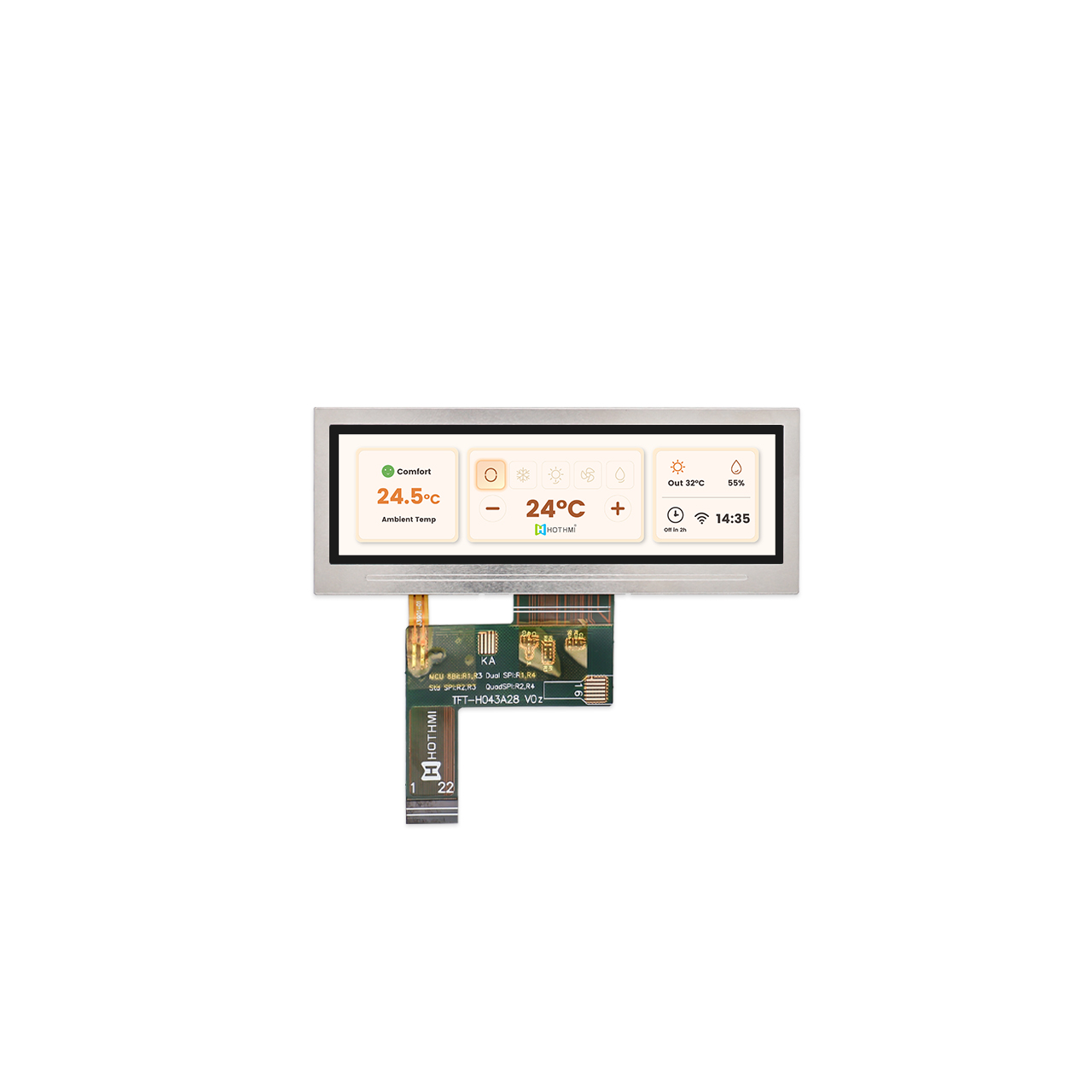

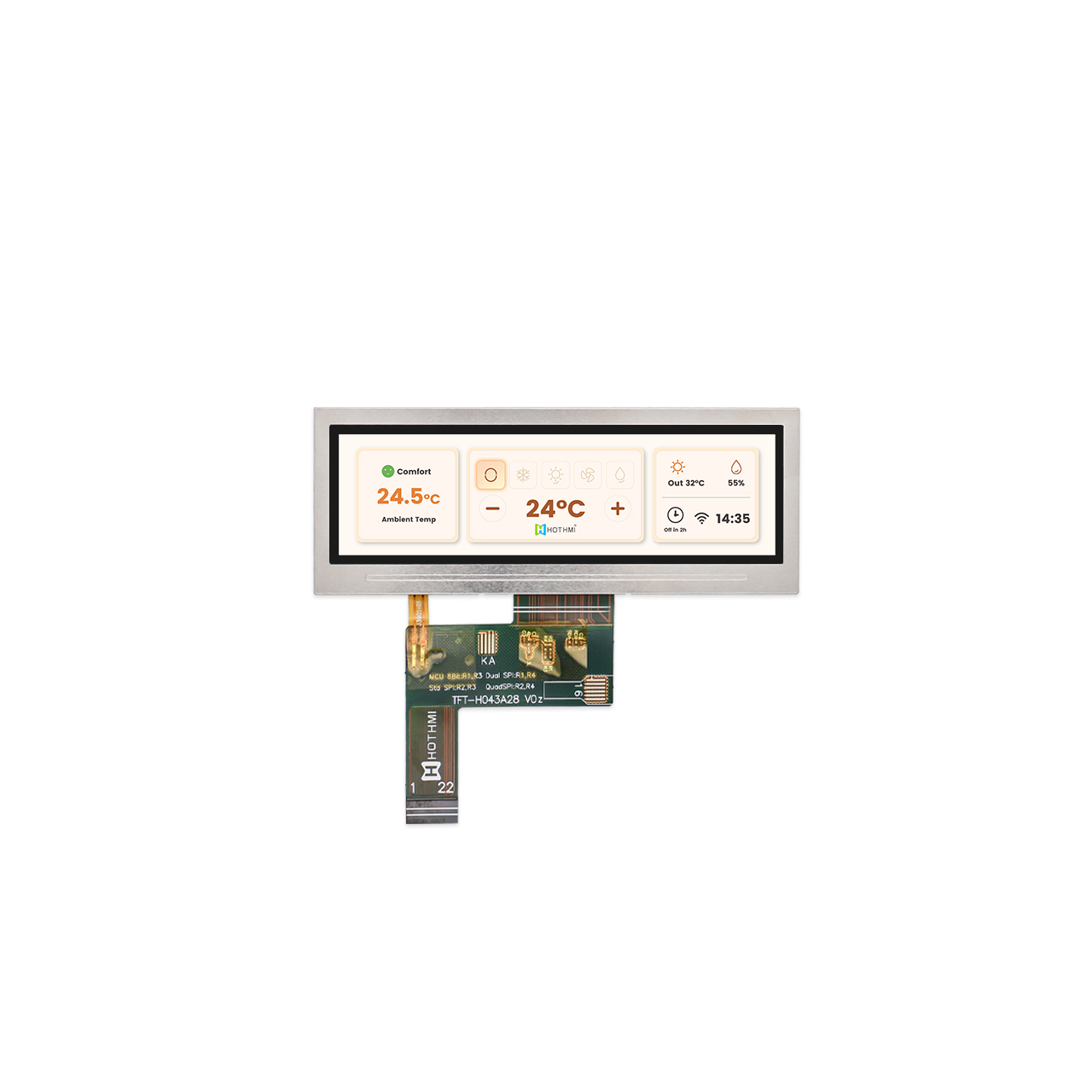

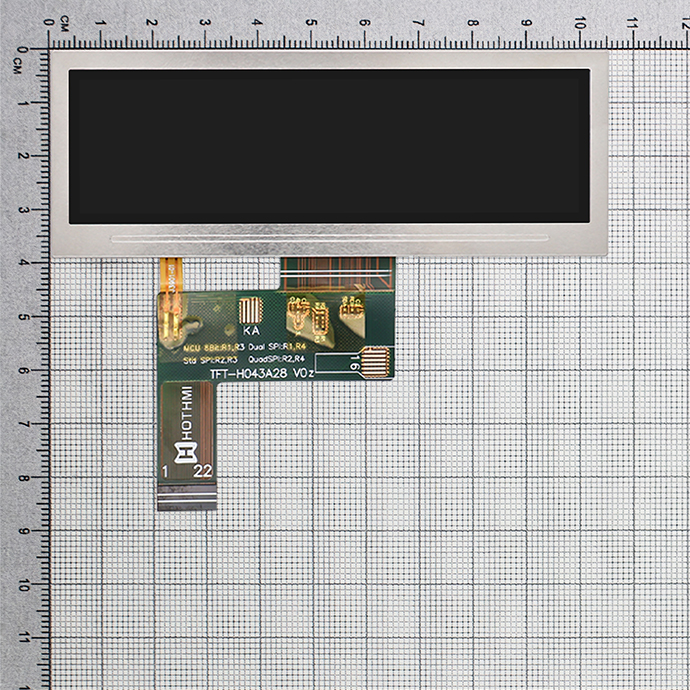

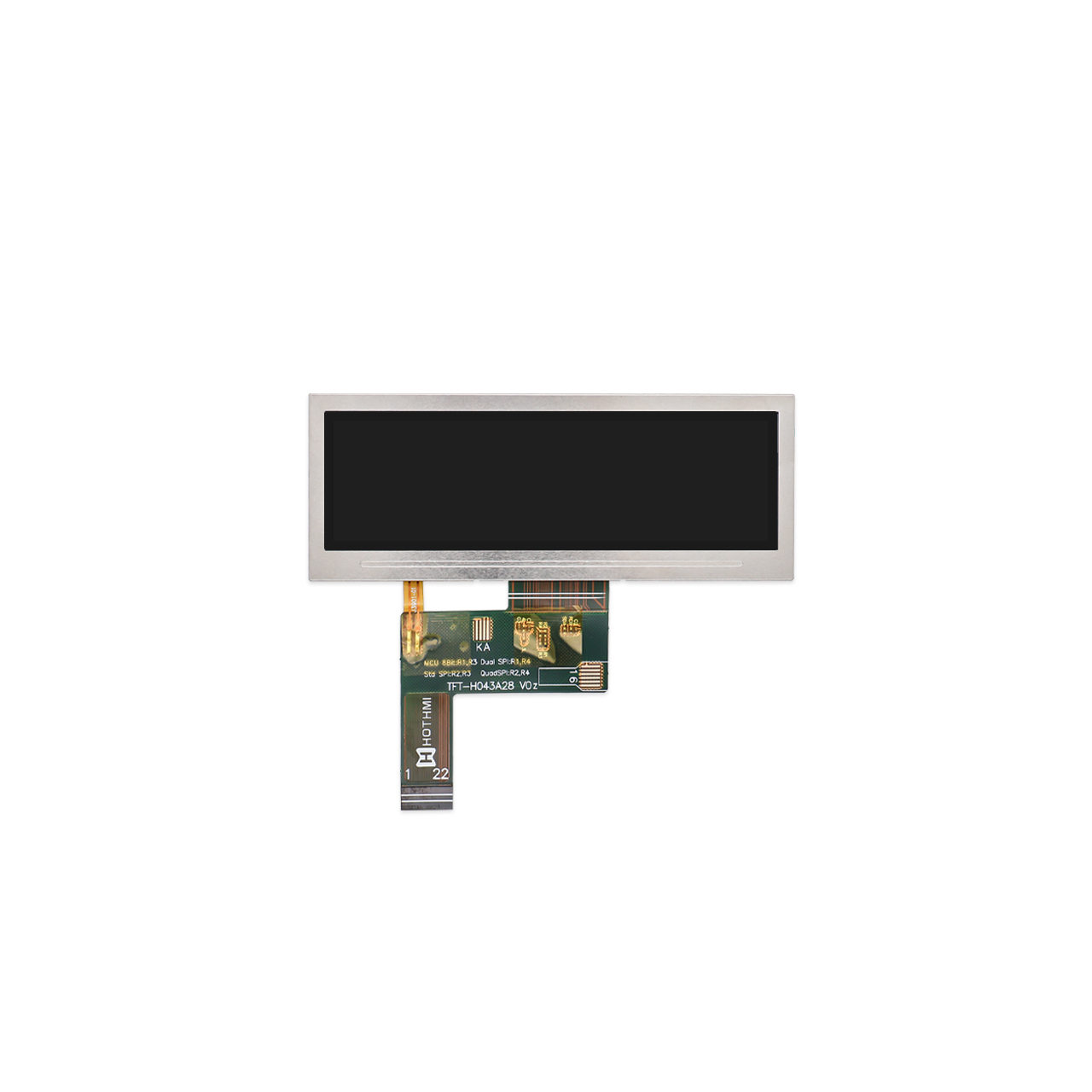

鑫洪泰 HotDisplay 新款TFT-H040A31WQINVKN22，4.0寸480×128长条TFT显示屏，480 (H)×128 (V) 横向条形专属分辨率，采用 IPS 全视角常黑面板，搭载 NV3041A 一体化驱动芯片，原生支持 MCU 8Bit 并行、标准 SPI、双线 QSPI 三种通讯模式；典型 1100cd/㎡阳光下可读、1200 高对比度，NTSC50% 色域，四向 85° 广视角；整机厚度2.85mm，3.3V 低压供电，-30℃~+85℃高低温稳定运行，4.0寸长条窄边框结构完美适配充电桩、工程机械、车载副屏、便携检测仪表等狭长开孔设备，配套完整规格书。
4.0寸横向条形显示区域，有效可视区 95.04 (H)×25.34 (V) mm，专属 480×128 长条像素排布，适配各类设备横向状态条、参数栏显示需求。
4.0寸480×128长条TFT显示屏采用IPS全视角常黑光学方案，上下左右可视角度均达 85°，操作台、车载多角度观看无发白、色偏；典型1100cd/㎡背光亮度，户外自然光无需遮挡清晰读数；1200 高对比度，明暗区分度强，小字曲线、故障标识清晰锐利；NTSC50% 标准色域，色彩还原均衡，30ms 快速响应，动态数据流无拖影。
常黑面板设计，长时间静态参数显示不易产生图像残影，设备长期使用更耐用。
4.0寸480×128长条TFT显示屏内置 NV3041A 专用 TFT单芯片驱动，集成大容量内置显存，无需外挂缓存，简化主控外围电路，降低硬件开发成本。
模组 22Pin 标准 FPC 排线引出，硬件引脚即可切换三种主流通讯：
MCU 8Bit 并行：高速刷新，多数据实时工业仪表优选；
单线SPI：占用 IO 引脚极少，适配小型单片机、便携主控；
QSPI 双线高速串行：传输速率翻倍，高频数据流设备专用。
电气标准 3.0~3.6V 单电源供电，典型 3.3V，整机工作电流仅 8~13mA，低功耗适配电池供电手持设备；背光恒流驱动，标准 21V/20mA，LED 使用寿命 30000 小时，长期运行亮度衰减仅 8%。
工作温度区间 - 30℃~+85℃，储存温度 - 40℃~+90℃，严寒户外、高温车间均可稳定点亮；整机具备 ±4KV 接触、±8KV 空气 ESD 防静电防护，抵御车间复杂静电干扰；全套高低温、温湿度、振动冲击可靠性测试，工业设备长期运行稳定无异常。
参数分类 | 规格详情 |
产品型号 | TFT-H040A31WQINVKN22 |
显示尺寸 | 4.0 英寸长条 TFT |
分辨率 | 480(H)×128(V) |
驱动 IC | NV3041A |
面板类型 | IPS 全视角 常黑面板 |
支持接口 | MCU 8Bit / SPI / QSPI |
FPC 引脚 | 22Pin 标准排线 |
典型亮度 | 1100cd/㎡（±150 cd/㎡） |
对比度 | 典型 1200:1 |
色域 | NTSC 50% |
可视角度 | 上 / 下 / 左 / 右各 85° |
响应时间 | 典型 30ms |
逻辑供电 VCI | 3.3V（3.0~3.6V） |
背光规格 | 21V 恒流 20mA |

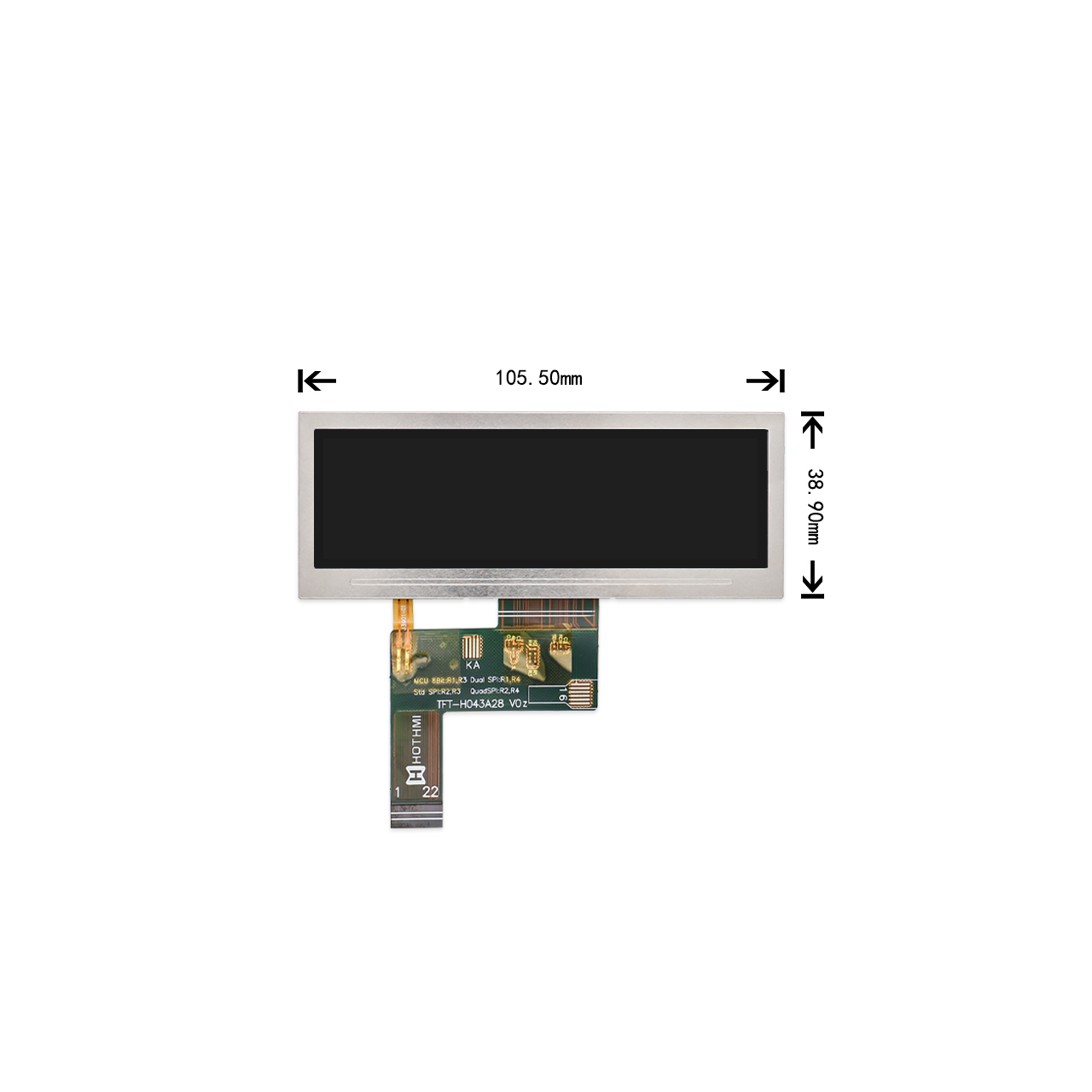

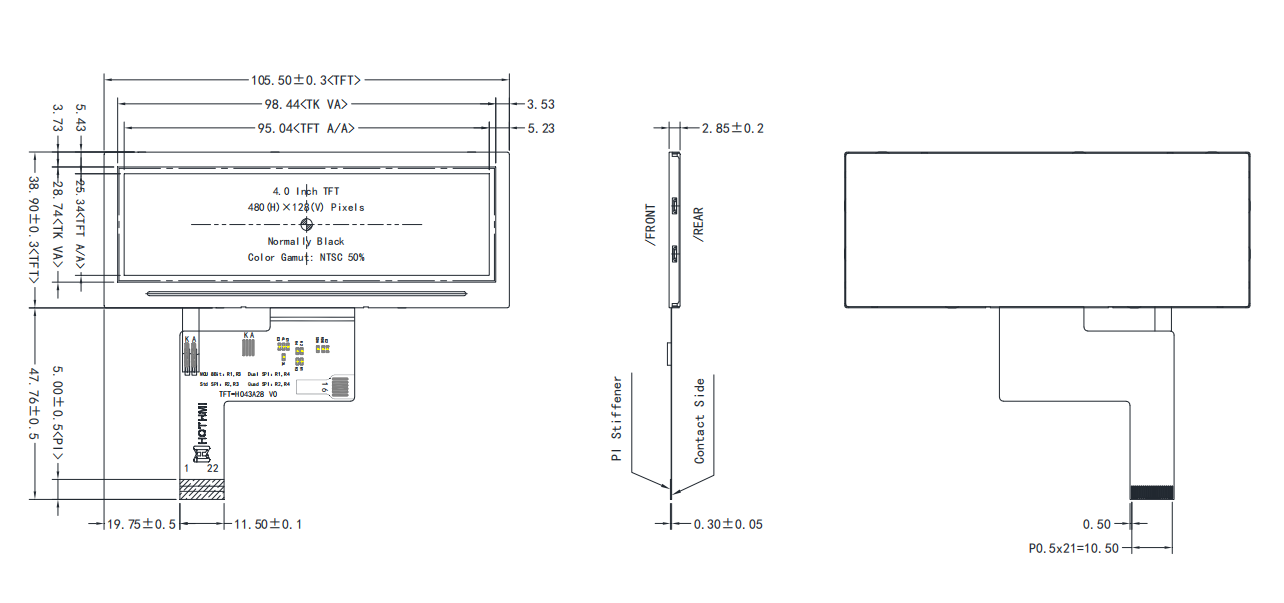

整机外形尺寸 | 105.50(H)×38.90(V)×2.85(D)mm |
有效 AA 区域 | 95.04×25.34mm |
工作温度 | -30℃ ~ +85℃ |
储存温度 | -40℃ ~ +90℃ |
环保 | RoHS 合规 |
设备侧边状态、电量功率条形界面，1100cd/㎡高亮户外日晒清晰，4.0 寸长条尺寸匹配柜体狭长开孔。
工程车、农机侧边参数条、故障警示屏，-30℃低温稳定启动，IPS 多视角驾驶员多角度可读。
便携气体、温湿度检测仪，3.3V 低功耗延长设备续航，SPI 串口少引脚适配小型主控。
热水器、空气净化器横向状态显示屏，超薄 2.85mm 厚度节省设备内部空间。
PLC 工控机状态栏、流水线数据提示屏，MCU 并行接口实时高速刷新数据流。
Q：4.0寸480×128长条TFT显示屏是多大尺寸的长条屏，支持几种通讯接口？
A：TFT-H040A31WQINVKN22为4.0寸长条TFT，搭载 NV3041A 驱动，硬件切换支持 MCU 8Bit 并行、SPI、QSPI 三种接口，无需更换屏幕。
Q：户外太阳底下画面看得清楚吗？
A：典型1100cd/㎡工业高亮搭配 1200 高对比度，自然光环境文字、曲线清晰可读。
Q：零下低温环境可以正常点亮吗？
A：工作温度覆盖 - 30℃至 85℃，严寒户外4.0寸设备稳定启动无黑屏故障。
TFT-H040A31WQINVKN22 标准4.0寸 22Pin 版本常备现货，一站式配套服务：
现货交付：标准高亮三接口版本库存充足，交付周期稳定；
试样支持：提供完整规格书、尺寸结构图、时序文档；
定制服务：背光亮度、FPC 排线长度、丝印、电容触摸盖板按需调整；
技术对接：上电调试、驱动移植一对一全程技术支持；
配套配件：背光驱动板、AVDD 升压模块可同步配套供货。
