类型：TFT显示模组
显示像素：240x240
外形尺寸(mm) ：29.3x40.7x3.42
VA尺寸(mm)：1.4
AA尺寸(mm) ：1.4
有效尺寸mm：25.2x25.2
应用：手持设备
视角：IPS全视角
背光/亮度：400cd/m2
引脚：7PIN
接口方式：SPI
特殊说明：防静电ESD 8KV
工作温度：-30~80℃
供电电压：+3.3 V
驱动芯片：ST7789

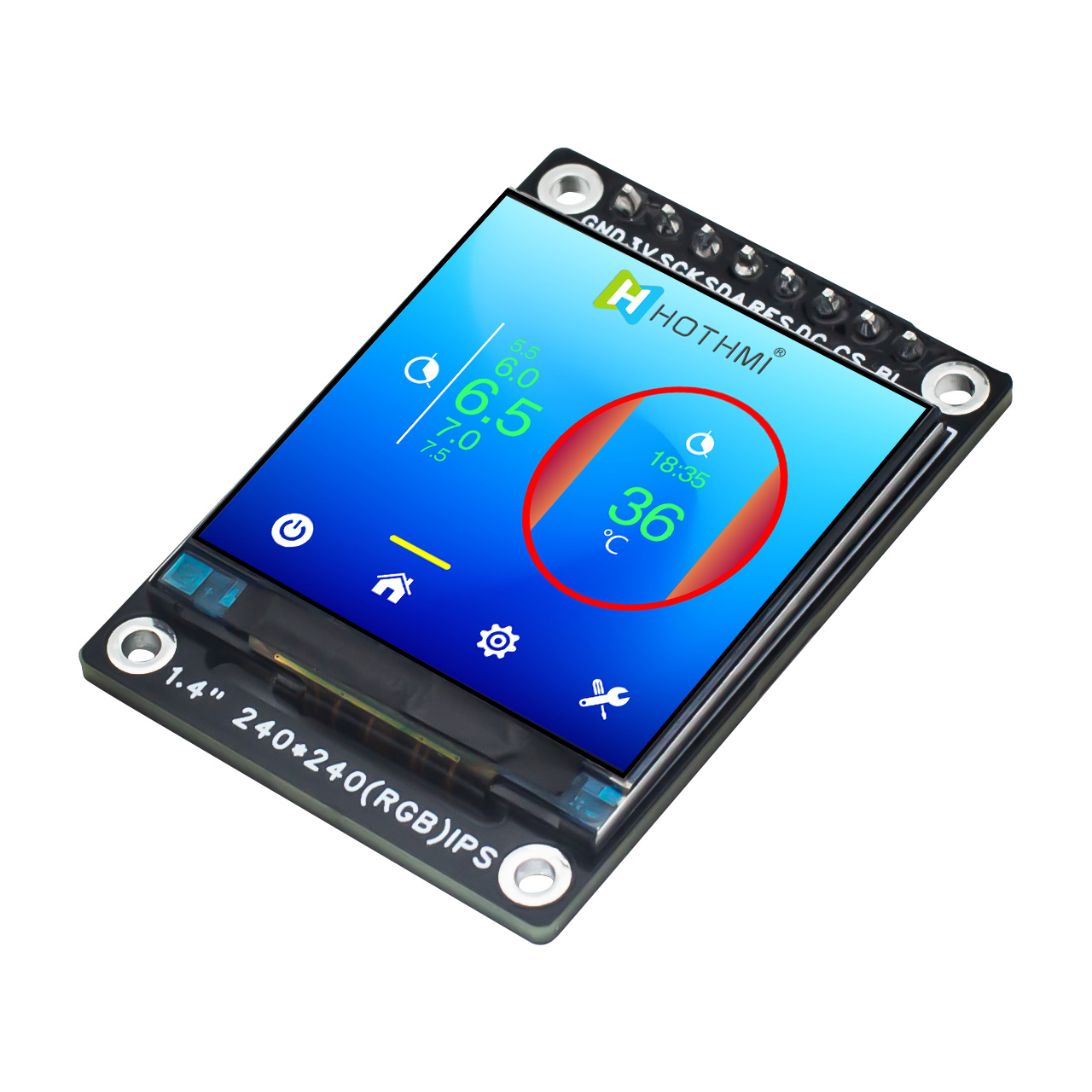

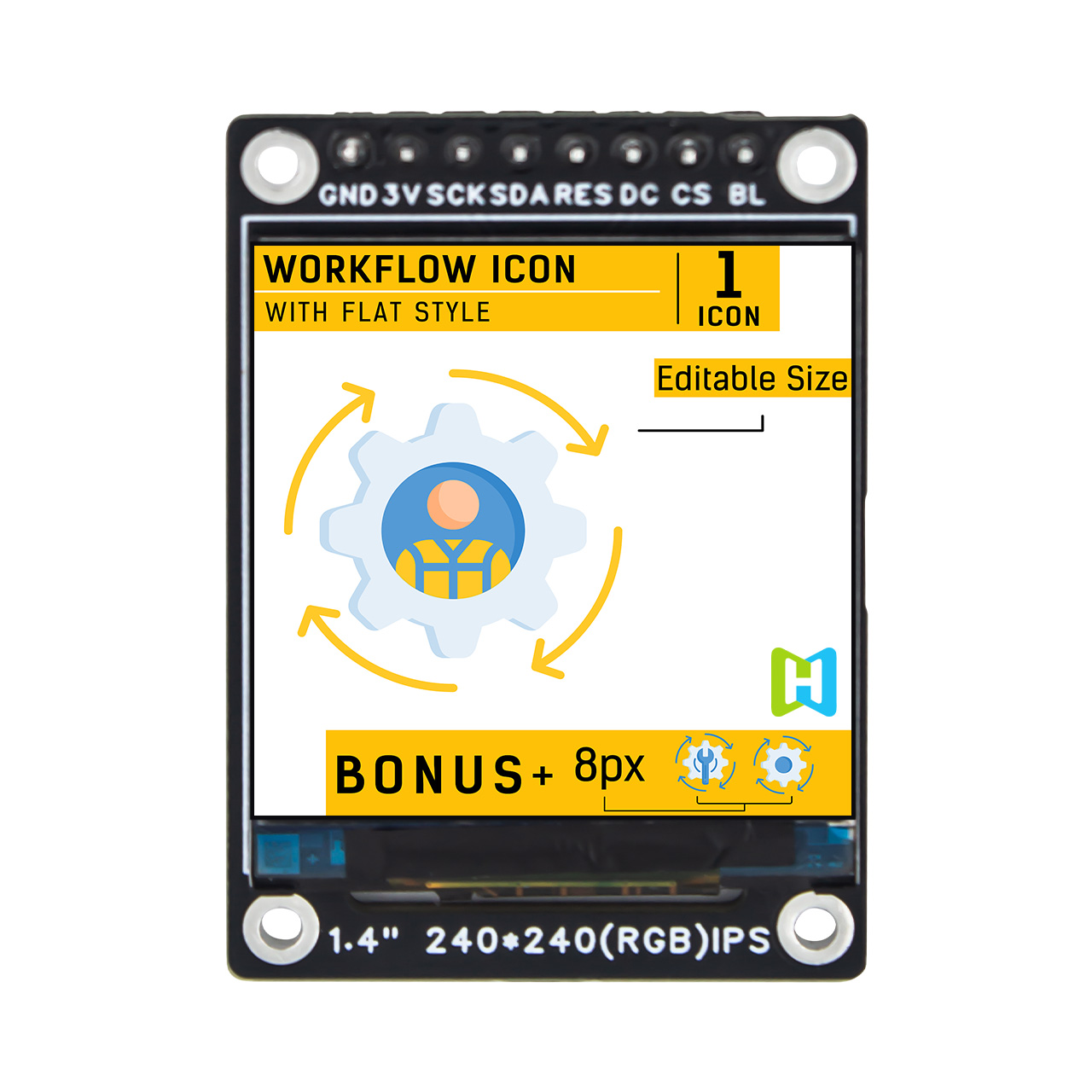

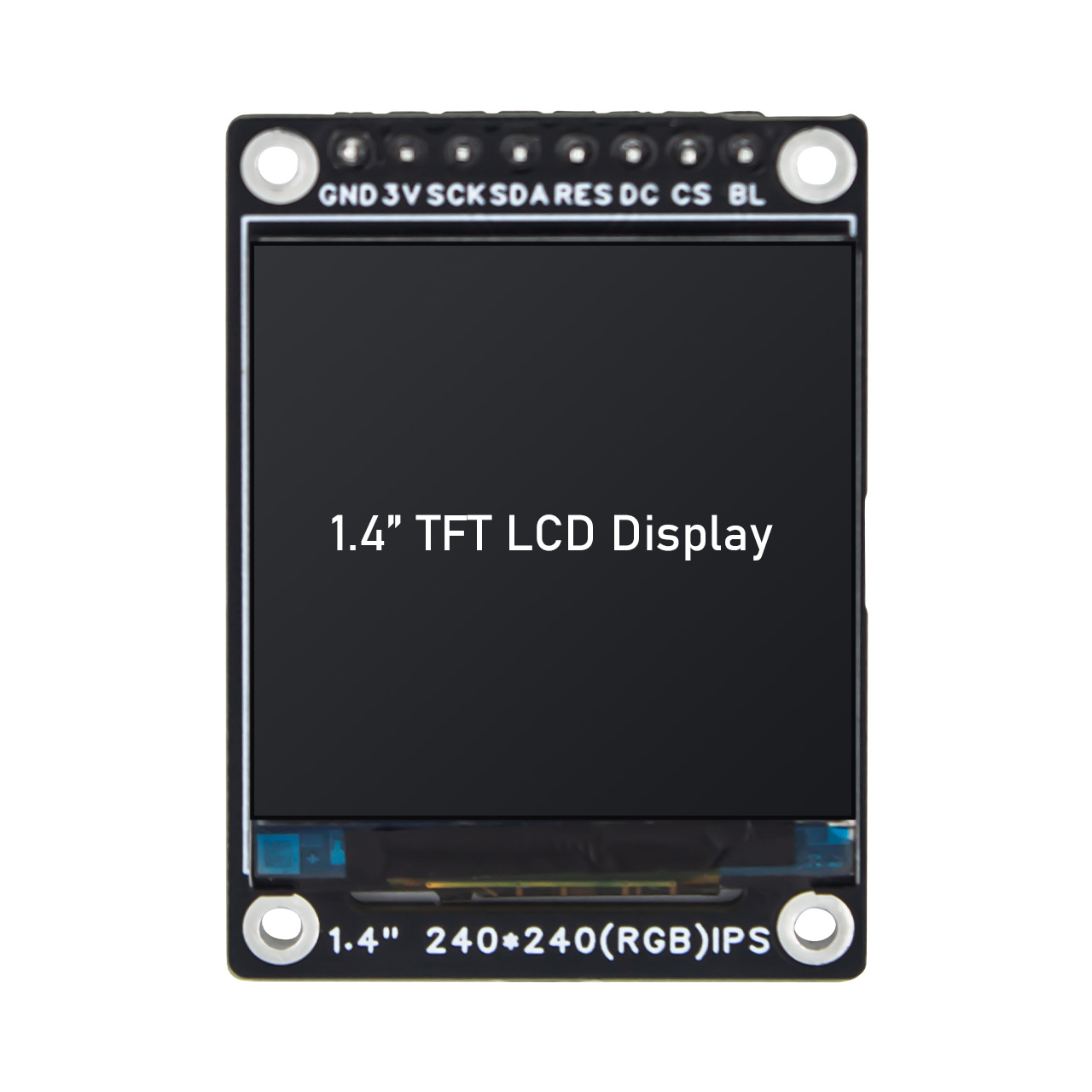

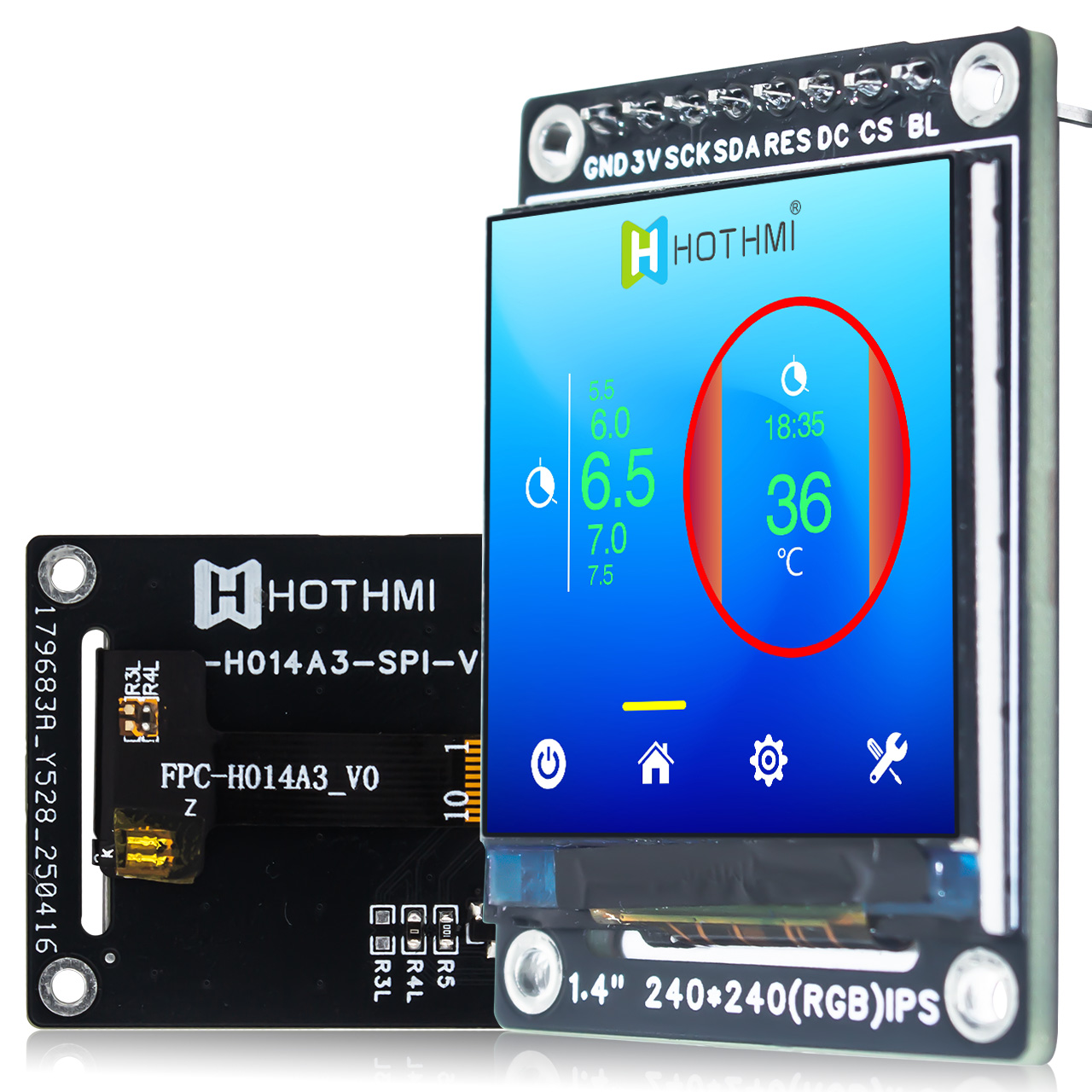

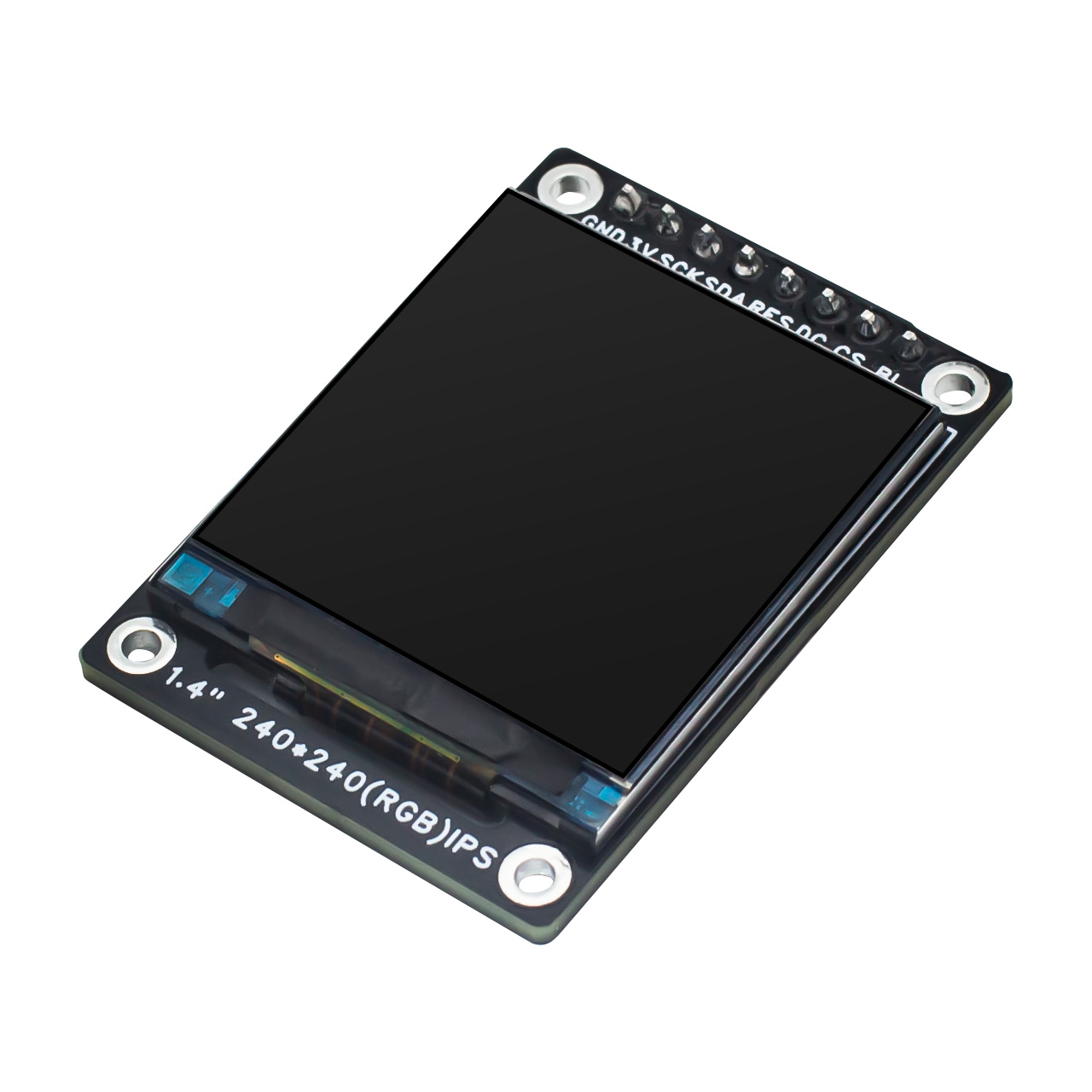

HTM-H014A3-SPI-V0液晶显示模组是一款专为高可靠性场景设计的高性能TFT显示屏解决方案，搭载1.4英寸全视角屏幕，分辨率达240×240像素，采用RGB三色垂直排列技术，确保色彩鲜明、画面细腻。其核心驱动芯片ST7789支持SPI 3L/4L接口，工作电压范围2.6V～3.3V，兼容性强，可广泛应用于工业控制、智能穿戴、医疗设备及户外显示等领域。
该模组在极端环境下表现卓越，工作温度覆盖-30℃至+80℃，储存温度适应-20℃至+70℃，满足严苛环境下的稳定运行需求。亮度典型值为400 cd/m2，结合恒流驱动设计，即便在强光环境下仍能保持清晰可视性。为防止LCD屏幕图像残留，产品特别优化了显示保护机制，建议用户通过动态画面或黑色背景作为屏保，并每隔2分钟刷新静态内容，有效延长屏幕使用寿命。

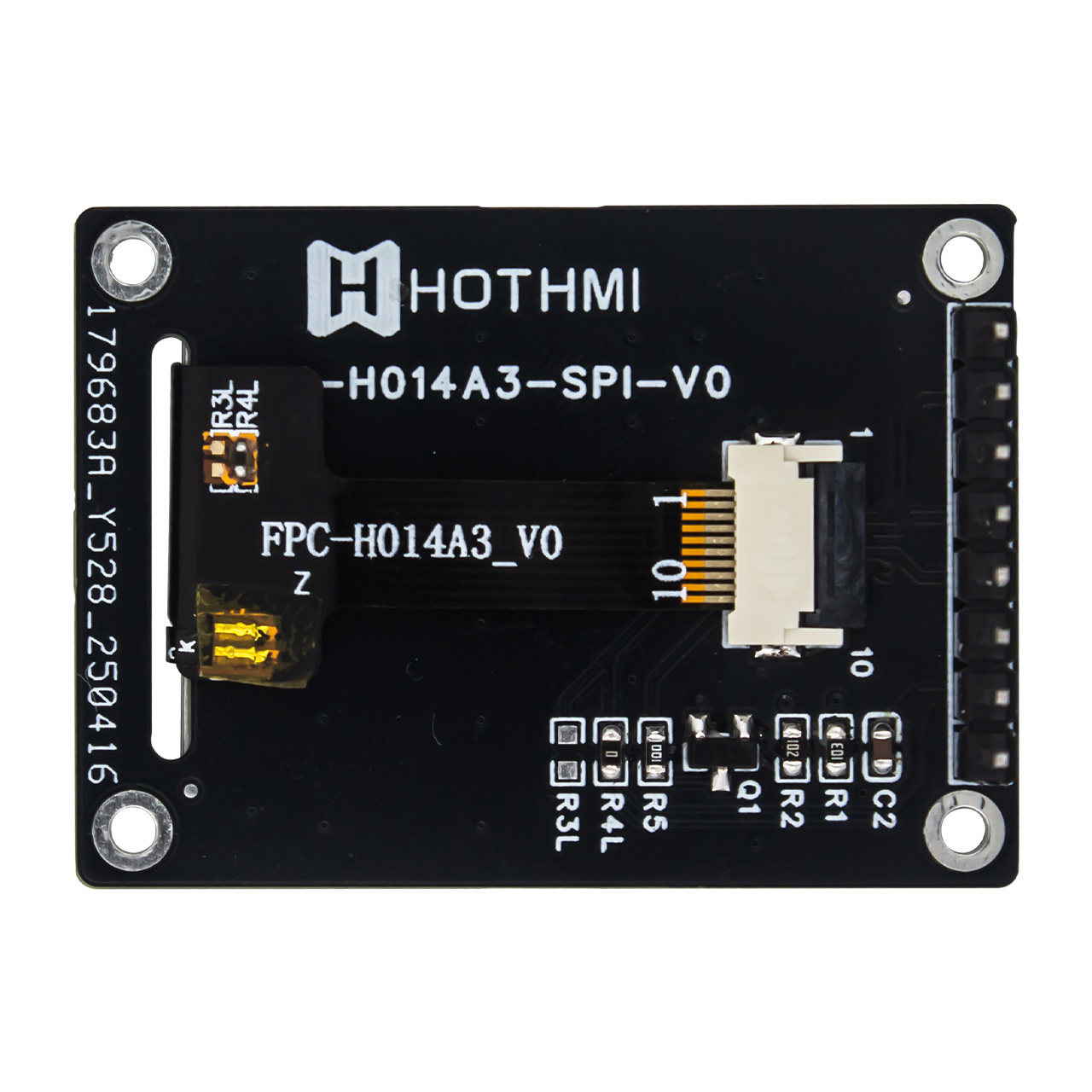

结构设计方面，模组采用精密制造工艺，机械尺寸公差严格控制在±0.3mm以内，关键部件如PCB与TFT的装配公差均低于±0.2mm，确保整体结构的紧凑性与可靠性。接口布局简洁高效，内置驱动电路支持全方向显示（Full O'Clock），用户可灵活适配不同安装方向。此外，背光驱动条件与信号引脚设计经过优化，兼顾低功耗与高响应速度，为嵌入式系统提供即插即用的便捷体验。
HTM-H014A3-SPI-V0凭借其高精度、强环境适应性和长效显示保护特性，成为工业自动化、消费电子及户外设备的理想选择，以专业品质助力用户打造稳定、耐用的终端产品。
