圆形液晶显示器制造的艺术与科学

制造圆形液晶显示屏远比将标准的矩形屏幕切割成圆形复杂得多。它需要对显示屏的架构进行彻底的重新设计，才能保证其耐用性和视觉性能。

圆形液晶显示屏制造业的挑战

与可以轻松沿直线切割的矩形显示屏不同，圆形液晶显示屏需要精确切割。该工艺通常从标准的TFT（薄膜晶体管）基板开始。先进的光刻技术将导电材料沉积到玻璃上，形成像素控制电路。TFT层和彩色滤光片层粘合并填充液晶后，必须将组件切割成圆形。

制造商采用高精度激光或机械切割将矩形母板切割成完美的圆形。这一步骤至关重要；切割必须极其精确，以避免损坏边缘的像素阵列并确保玻璃的完整性。然而，复杂性并不止于切割玻璃。真正的挑战在于模块组装。正如业内专家所指出的，将驱动IC连接到完美的圆形玻璃上非常困难，因为诸如金属引脚或斑马纹之类的标准连接方式难以安装在曲面边缘上。为了解决这个问题，许多圆形液晶显示器设计在玻璃底部加入了一个小的平面边缘或“D”形切口，以便为连接导电连接器提供平行表面。

圆形液晶显示器的常用分辨率及应用

1、240×240 分辨率｜小型穿戴主流标配

240×240是小型圆形LCD最普及的基础分辨率，主要适配1.28寸～1.3寸 小尺寸圆形屏，也是智能穿戴设备的通用标准规格。该分辨率兼顾低功耗、高适配性与基础清晰度，非常适合小型电池供电的便携设备。

常规驱动IC：GC9A01

典型应用场景：智能手表、运动手环、健康监测设备、小型智能穿戴终端，是目前量产最成熟、性价比最高的圆形显示方案。

2、480×480 分辨率｜中端车载与智能家居主力

480×480属于中高清圆形显示规格，广泛应用于 2.1寸～2.8寸 中尺寸圆形LCD。相比240×240，像素密度大幅提升，字体边缘更顺滑、图标细节更细腻，动态画面过渡更流畅，满足工业与车载高清交互需求。

常规驱动IC：ST7701（支持SPI+RGB双接口）

典型应用场景：摩托车/电动车圆形仪表盘、工业控制面板、智能恒温器、智能门锁、智能家居中控设备，是目前车载与工控领域的爆款分辨率。

3、720×720 分辨率｜高端大屏超清方案

对于尺寸较大的圆形液晶显示屏应用（通常为 4 英寸及以上），可提供 720×720 甚至 800×800 等分辨率。这些显示屏专为用户界面是产品主要特性的应用而设计。

常规驱动IC与接口：FL7703、ILI9881C等，搭载MIPI DSI高速传输接口，满足大数据量快速刷新需求。

典型应用场景：高端汽车圆形仪表、船舶工控终端、大型工业HMI人机界面、高端智能设备显示终端。

圆形液晶显示器常用分辨率选型概述

不同分辨率的圆形液晶显示屏

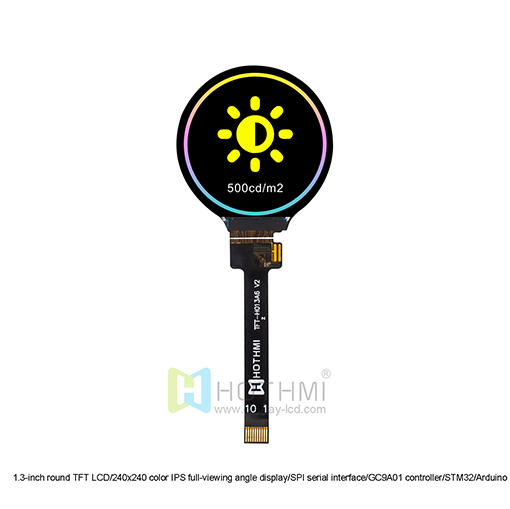

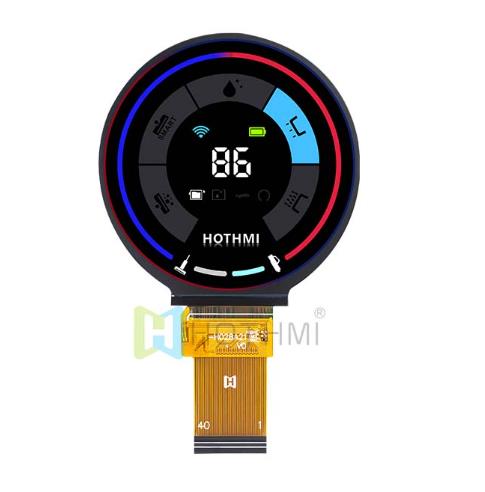

TFT-H013A6QQIGC5N10 1.3寸圆形TFT LCD/240x240彩色IPS显示屏/SPI 接口/GC9A01   更多	TFT-H015A05ZNIST3N10 1.5寸圆形TFT液晶显示屏 360x360点阵/IPS全视角/宽温/ST77916/可选触摸屏  更多	TFT-H028A21ZHIST3N40 2.8寸 IPS全视角 480x480分辨率 圆形彩色液晶显示屏 TFT 工业控制显示面板   更多

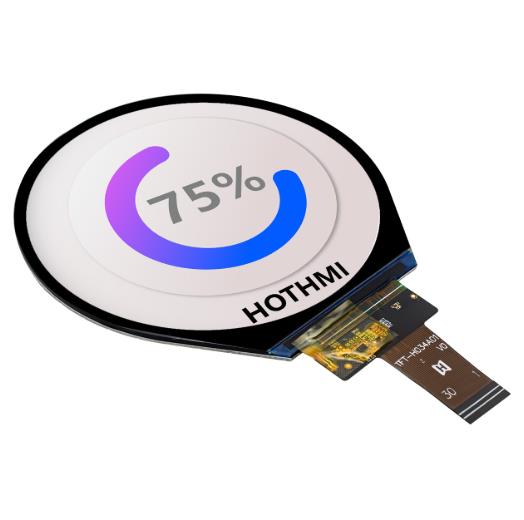

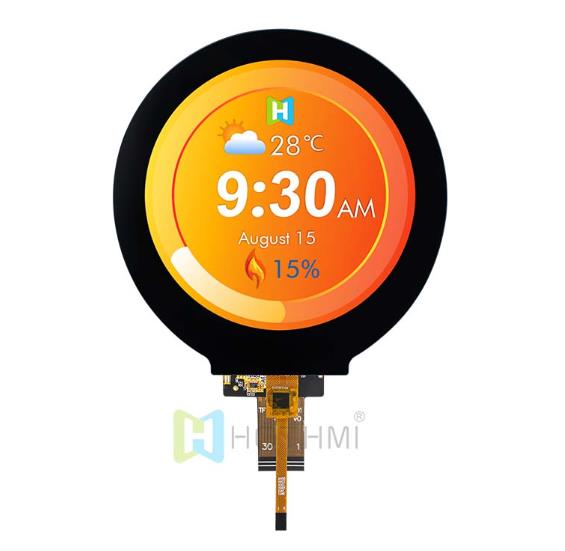

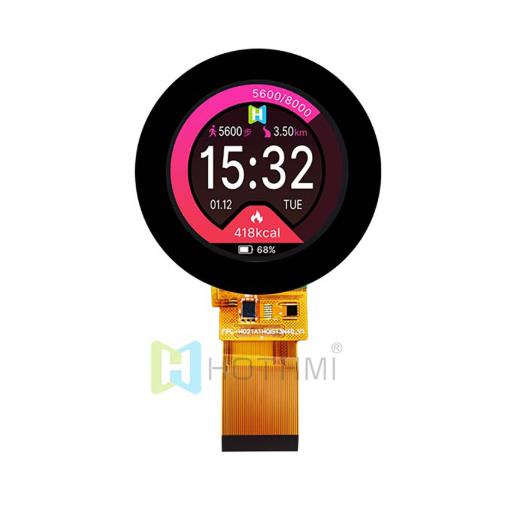

TFT-H021A1HQIST4C40 2.1寸 TFT LCD显示屏 IPS 圆形电容触摸屏  更多	TFT-H034A01ZJINV4C30 3.4寸圆屏 MIPI DSI 电容触控屏 800×800像素 IPS显示面板   更多	TFT-H034A01ZJINV5N30 3.4寸 IPS 800x800 圆屏 TFT 显示面板 MIPI   更多

圆形液晶显示器分辨率选型建议

设备选型时，小尺寸穿戴设备优先选择 240×240，功耗更低、成本更优、技术成熟；中端车载与智能家居设备首选 480×480，清晰度与性价比平衡最佳；高端工业、车载大屏设备，建议选用 720×720超清规格，提升产品高端质感与交互体验。

总结

目前行业圆形LCD显示屏主流分辨率集中在240×240、480×480、720×720三大规格，分别对应穿戴、中端工控车载、高端工业车载三大细分市场。精准匹配分辨率、尺寸与驱动方案，能够最大程度降低开发难度、提升设备显示效果与产品竞争力。
