一、什么是字符型LCD显示屏？

字符型LCD显示屏是高度集成化的专用显示模块，核心用于展示英文字母、数字、各类符号及基础标点文本，区别于常规全彩图形显示屏。模块内部预装字符生成只读存储器（CGROM），内置海量预设字体点阵图案，主流规格为5×8、5×11标准点阵结构。

依托内置字库优势，工程师无需手动绘制像素图案，可直接调用指令输出文本内容，大幅降低开发难度。同时，模块集成LED点阵、驱动电路、内置字符库，一体化成型，真正实现即插即用。开发过程仅需发送简易ASCII指令即可完成屏幕显示配置，适配各类低代码、快落地的嵌入式项目，广泛用于工业控制器、智能家居、检测仪器等场景，提供高效、稳定的轻量化信息展示服务。

二、字符LCD显示屏全系列规格

HotDisplay深耕显示行业多年，拥有完善的字符LCD模组产品线，覆盖全尺寸、全光学、全视角、多语言规格，可精准匹配不同行业、不同设备的差异化使用需求。

1、尺寸规格丰富

产品矩阵覆盖小尺寸紧凑型8×2规格至大视野40×4布局，包含16×2、20×2、20×4、40×2等市面通用主流尺寸，适配小型便携设备、大型工控设备、精密仪器等不同安装场景。

2、多样光学显示模式

支持多类液晶光学方案，包含STN正显、STN负显、FSTN、DFSTN负显、VA高清显示模式，兼顾不同光线环境的显示清晰度与视觉质感。

3、多色背光可选

标配黄绿色、绿色、白色、橙色等多款背光颜色，可根据设备外观风格、使用场景、视觉需求自由搭配，兼顾实用性与美观度。

4、多角度可视适配

支持3点钟、6点钟、9点钟、12点钟多视角方案，适配设备常规安装角度，杜绝偏色、发白、看不清等问题。

5、多语言字符集兼容

内置多套国际通用字符集，覆盖英语、日语、西欧语言、东欧语言、西里尔字母、希伯来语、阿拉伯语等，无需改动硬件，即可适配多国语言设备出口需求，灵活性与通用性极强。

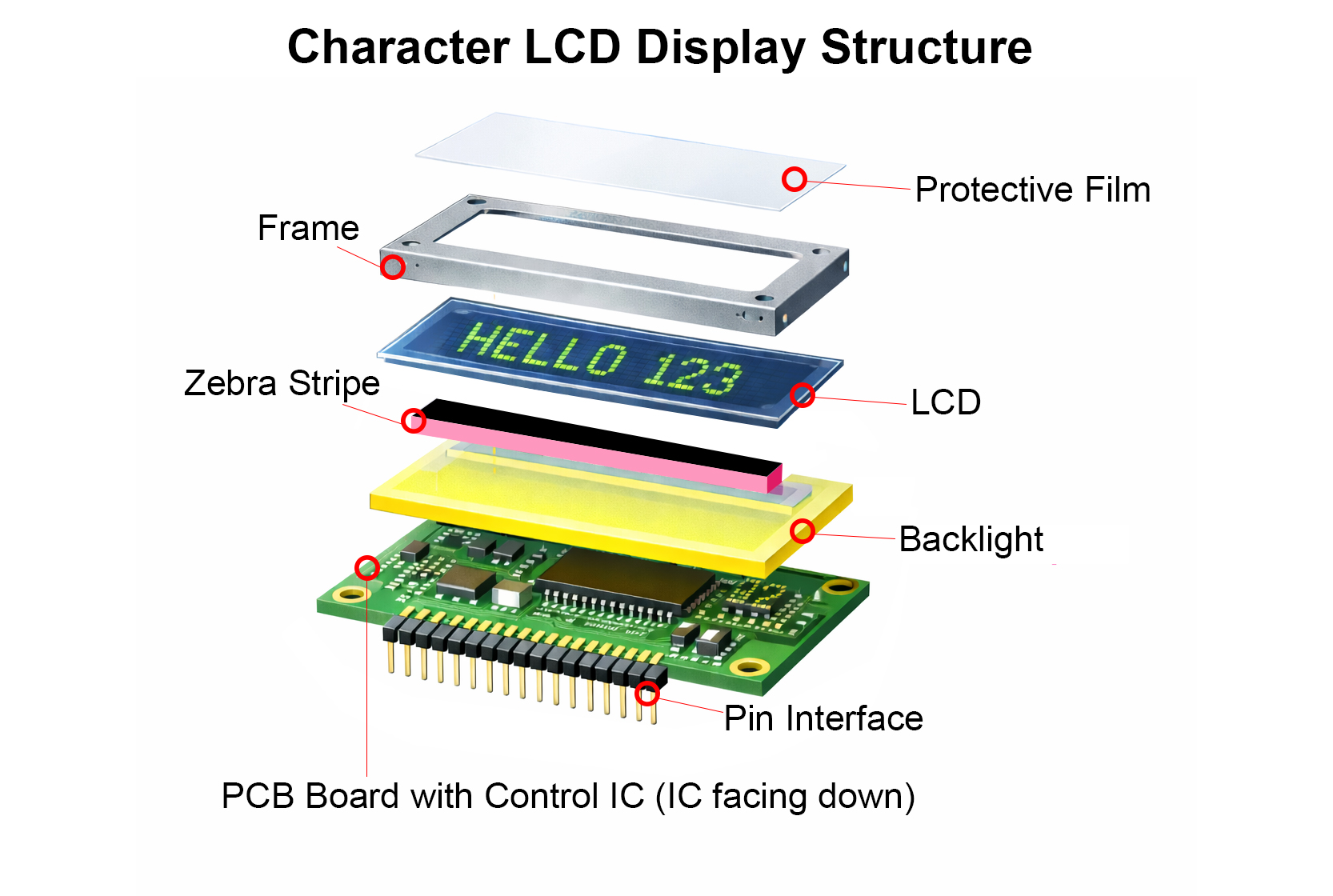

三、字符LCD显示屏核心结构组成

字符LCD模组结构精密、集成度高、坚固耐用，整套模块由五大核心部件组成，各部件协同工作，保障屏幕长期稳定运行、抗震动、抗干扰、不易损坏。

框架：金属或塑料框架用于保护内部元件并提供机械支撑。它将所有部件整合在一起，赋予字符型LCD显示屏以结构完整性。

斑马条（Zebra Stripe）：这种导电橡胶条在电气上连接了PCB板与字符型LCD显示屏的玻璃基板，负责在控制IC与液晶层之间传输信号。

含控制IC的PCB板：这块印制电路板集成了驱动IC，用于处理指令并控制字符型LCD显示屏上的每一个像素点。它是整个显示模组的“大脑”。

引脚接口：通过一组引脚，外部微控制器得以与字符型LCD显示屏建立连接，从而实现供电及数据通信。常见的标准接口包括4位或8位并行模式。

保护膜：这是一层临时覆盖在字符型LCD显示屏表面的薄膜，旨在运输及组装过程中防止屏幕发生划伤或受到污染。在使用前必须将其撕除。

每一个组件在确保字符型 LCD 显示屏在多年的使用过程中能够可靠运行方面，都发挥着至关重要的作用。坚固的结构同时也决定了该字符型 LCD 显示屏的抗跌落性能及长期稳定性。

四、字符LCD显示屏核心产品优势

相较于OLED、TFT彩屏等显示方案，字符LCD凭借多项硬核优势，成为嵌入式基础显示场景的刚需产品，适配长期量产、稳定运维的工业与民用项目。

1、画面清晰，适配全场景光线

支持深浅色正反显示模式，浅色底深色字符、深色底浅色字符均可清晰呈现，室内外常规光线环境下可视性极佳，无反光模糊、色彩失真问题。

2、超低功耗，适配电池设备

采用被动式显示原理，依靠调节环境光与背光成像，自身不发光。静态待机功耗极低，几乎可忽略不计，完美适配电池供电的便携设备、无线终端，有效延长设备续航。

3、极易集成，开发门槛极低

适配Arduino、STM32、51单片机等主流开发平台，搭配成熟开源库与官方驱动程序，无需复杂编程，数分钟即可完成屏幕配置与调试，快速落地项目开发。

4、集成度高，信息展示规整

支持1行、2行、4行等多规格显示布局，最大支持40列大视野显示，可结构化展示设备参数、运行状态、数据数值、提示信息，内容排布清晰直观。

5、内置多语言字库，降低开发成本

出厂预装多语种字符集，无需开发者自行编写字库程序，大幅简化软件开发流程，缩短项目研发周期。

6、超高性价比，适配批量量产

依托成熟量产工艺与标准化生产体系，产品成本可控、价格亲民，是目前嵌入式行业性价比极高的基础显示解决方案，适合大批量项目落地。

7、结构坚固，抗造耐用

搭配高强度金属框架与锁定结构，抗震、抗摔、抗挤压，运输与设备运行过程中可抵御常规机械冲击，长期使用不易变形、损坏。

8、工业级抗干扰，运行稳定

全系产品经过严格ESD静电测试，静电防护等级高达8KV，可有效抵御工业场景电磁干扰，设备运行稳定，极少出现花屏、闪屏、失灵问题。

9、长期供货，无停产风险

HotDisplay深耕字符LCD显示制造二十余年，坚持长线量产通用型号，杜绝临时停产、断货问题，保障客户项目长期迭代、批量供货无忧。

五、HotDisplay专属定制化显示解决方案

针对特殊工况、非标设备、定制化项目需求，HotDisplay可提供全方位、一站式字符LCD定制服务，从硬件结构、光学效果、功能参数到品牌定制，全方位匹配客户需求。

宽温高可靠性系列

针对恶劣环境，HotDisplay 提供专用的字符型 LCD 显示模组。这款工业级宽温字符型 LCD 显示屏可在 -30℃ 至 +85℃ 的温度范围内正常运行，且无残影或故障现象。此外，我们还提供高亮度或高对比度的字符型 LCD 显示屏，专供在阳光直射的户外环境下使用。此外，凭借长寿命背光设计，该字符型 LCD 显示屏的使用寿命可与 LCD 核心组件本身的寿命相匹配。

定制服务

HotDisplay 可为各类字符型 LCD 显示屏项目提供广泛的定制服务。您可以提出非标准尺寸、特殊开孔、异形倒角以及特定面板颜色的定制需求。其接口与引脚定义均可根据您的主板布局进行适配。此外，您甚至可以将定制的品牌标识、特殊符号或独特字符嵌入至字符型 LCD 显示屏中，从而有效提升品牌辨识度。

多种背光颜色与偏振模式

HotDisplay 生产字符型 LCD 显示模组，通过结合不同的背光与偏光片，可实现多种显示模式，包括 STN-YG 正显、STN-Blue 负显、FSTN-Gray 正显、DFSTN 负显以及 VA 模式。背光颜色涵盖黄绿色、绿色、白色和橙色等，通过灵活搭配，可呈现出超过 48 种各具特色的显示效果。此外，每款字符型 LCD 显示屏均可根据需求定制，支持 6 点钟、12 点钟、3 点钟或 9 点钟方向的最佳视角设置。这种丰富多样的选择确保了字符型 LCD 显示屏既能满足各项功能性需求，又能兼顾美学设计要求。

六、主流应用场景与选型推荐

凭借易集成、高稳定、低功耗、长寿命的优势，字符LCD显示屏广泛应用于工业控制、医疗仪器、智能家居、车载设备、检测设备等多个领域，适配各类场景的核心使用需求。

七、为什么选择HotDisplay的字符LCD显示屏？

在选择字符型LCD显示屏供应商时，品质、技术支持及供货稳定性是至关重要的考量因素。HotDisplay在这三个方面均表现卓越：

可靠品质：每一块字符型LCD显示屏在出厂前，均须经过严格的制造工序及老化测试。

专业技术：凭借数十年的行业深耕，HotDisplay能够为标准产品及高度定制化的字符型LCD显示屏解决方案，提供全方位的技术支持。

稳定供货：凭借稳健的供应链管理体系，我们确保能够及时交付大批量字符型LCD显示屏订单。

成本优化：HotDisplay提供极具竞争力的价格，且绝不以牺牲字符型LCD显示屏的品质为代价。

选择HotDisplay，即是选择了一位深谙可靠的字符型LCD显示屏所蕴含之长期价值的合作伙伴。

八、常见问题FAQ

Q1：字符型LCD显示屏能否提供完整的360度视角？

答案：不，标准的字符型 LCD 显示屏无法提供完整的 360 度视角。其视角受限于液晶显示技术本身。大多数产品规格书中通常指定以 6 点钟或 12 点钟方向为基准，其可读视角范围约为 ±45°。虽然这一视角范围足以满足大多数固定位置应用的需求，但它并不支持全角度观看。如果您需要更宽广的视角，请联系HotDisplay，咨询针对您的字符型 LCD 显示屏所提供的专用偏光片选配方案。

Q2：字符型LCD显示屏可以在没有背光的情况下使用吗？

回答：是的，完全可以。在适宜的环境光照条件下，字符型LCD显示屏即使没有背光也能正常工作。在户外或光线明亮的室内环境中，使用无背光的字符型LCD显示屏，使其成为一种超低功耗的显示方案。背光仅作为一种可选配件，并非实现基本显示功能所必需的组件。对于电池供电设备而言，由于每一毫瓦的功耗都至关重要，因此这一特性显得尤为宝贵。

Q3：字符型LCD显示屏对眼睛有害吗？

回答：不，标准的字符型LCD显示屏对眼睛无害。事实上，字符型LCD显示模块是目前市面上对眼睛最为友好的显示技术之一。与CRT显示器或某些会发出强烈蓝光的现代屏幕等自发光显示设备不同，字符型LCD显示屏是通过被动方式来调节环境光或背光照明的。这种工作原理有助于减轻长时间使用时的眼部疲劳，因此字符型LCD显示屏成为了医疗设备、仪器仪表以及工业控制面板领域的首选方案——在这些应用场景中，操作人员往往需要长时间注视屏幕。

总结

时至今日，字符LCD显示屏依旧是嵌入式轻量化文本显示领域的核心主力产品，凭借低功耗、易开发、高稳定、坚固耐用、性价比突出等综合优势，适配万千行业应用场景。HotDisplay依托二十余年行业积淀，可提供全尺寸、全光学、多语言标准化字符LCD模组，同时支持个性化定制开发，无论是简易家用智能设备，还是严苛工业工况设备，均可匹配专属高效的显示解决方案，是各类文本显示项目的可靠合作选择。
